黄铜多路流体控制阀组结构设计

　　这套阀组采用黄铜主体作为承压与流道集成件，表面保留机加工后的金属质感，多个接口沿主体轴向和侧向布置，形成集中式流体分配单元。实际使用中，这类结构常见于暖通、水处理、小型工艺管路以及设备内部冷却或介质切换回路，能够把单一入口的流体分配到若干支路，同时通过各支路独立手柄实现通断控制，减少分散安装带来的接头数量和泄漏点。

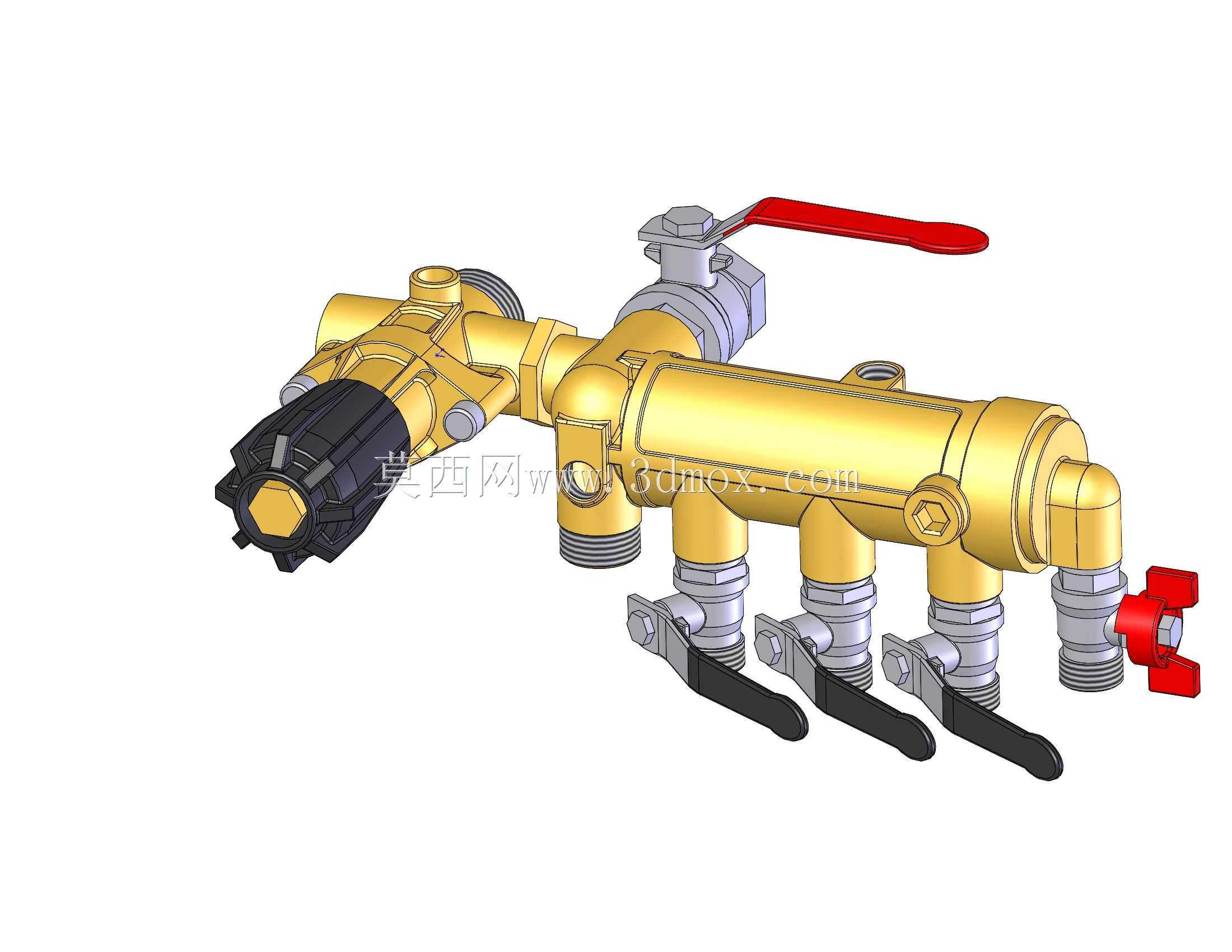

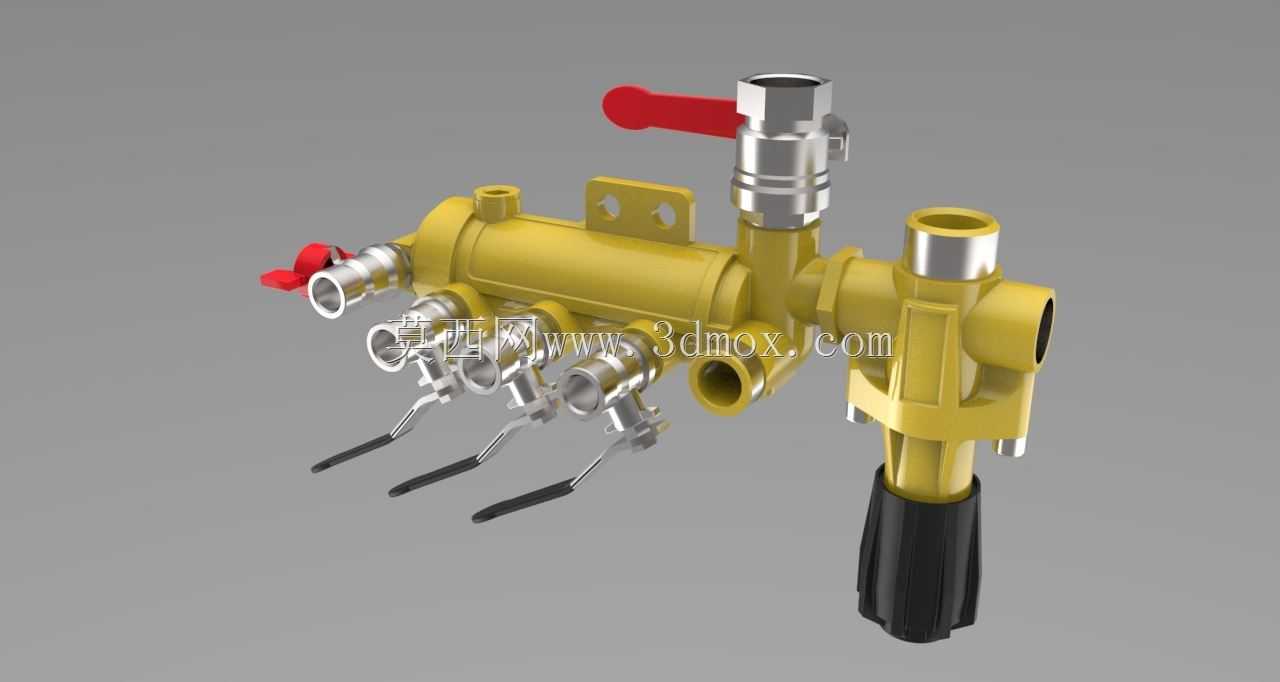

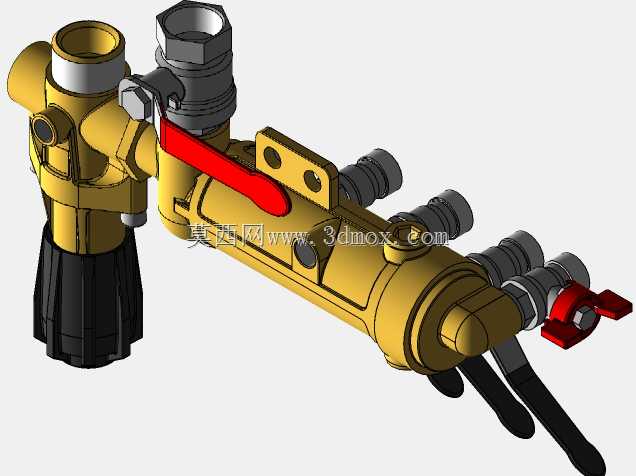

　　从功能上看，模型同时包含主路控制和支路控制。顶部带红色长手柄的是主球阀，用于切断或接通上游介质；主体下方分布的多个黑色手柄对应各支路，可分别调节对应回路的开闭状态。端部红色小手柄则用于旁通、泄放或末端隔离，使现场调试、维护和单路检修更方便。各手柄位置和操作方向在模型中表达清楚，便于在三维布局阶段检查操作空间，避免安装后被邻近管线或墙板遮挡。

　　结构设计上，黄铜主体承担流道汇合、分流和安装定位作用，外螺纹接口用于与标准管路或接头连接。阀杆部位设置灰色压紧或密封组件，体现球阀装配关系；黑色端盖与内部阀芯配合，形成可旋转启闭的密封副。多个支路接口沿同一方向排列，有利于成排接管、保温施工和后期维护。主体上的局部凸台、六角面和加强结构并非单纯装饰，而是兼顾扳手夹持、壁厚过渡以及加工装夹需求。

　　在三维建模时，需要重点处理流道孔与外螺纹接口之间的相贯关系，确保各支路孔径、中心距和接口方向一致。球阀部分应体现阀芯通孔、阀杆、手柄限位和密封件的装配层次；手柄长度要与操作力矩匹配，过长会增加外形包络，过短则不利于手动启闭。黄铜件的壁厚应根据公称压力、孔径和材料特性逐步过渡，避免在螺纹根部和流道交汇处形成应力集中。模型中不同颜色的零件有助于区分材质和功能，但工程出图时仍需按真实件号、材料和表面处理进行定义。

　　安装边界方面，该阀组属于长条形集成部件，主体长度、接口间距和手柄展开半径决定了最小安装空间。主手柄向上或侧向抬起时需要预留旋转弧区，支路手柄向下操作时也要保证手指和扳手活动距离。若布置在设备内部，应优先让各接口朝向便于接管的方向，并使手柄操作面处于检修侧。与管道连接时，外螺纹端需要考虑密封方式和旋入长度，不能让接头过度顶紧阀体内部流道。多支路同时引出软管或硬管时，应核算管路弯曲半径和固定支撑，避免阀组接口承受额外弯矩。

　　选型和结构校核时，不能只看外观尺寸。主通道通径决定总流量，支路孔径决定各分支分配能力；若各支路负载差异较大，还需在阀后增加调节元件或重新设计流道。球阀密封材料应与介质温度、压力和化学相容性匹配，黄铜主体适用于常见水、气和中性介质，但在腐蚀性或高温工况下需重新评估。手柄操作力、阀杆密封寿命以及螺纹连接强度，都是这类集成阀组能否长期稳定运行的关键。

　　把该模型放入整机或管路系统中进行干涉检查时，应同步模拟接管、保温层、扳手空间和维护拆卸路径。集中式阀组的优势在于结构紧凑、接口清晰，但也意味着一旦主体内部出现问题，整体拆装影响范围较大，因此在关键回路中可结合旁通和泄放阀设计，降低停机维护难度。整体而言，该模型完整呈现了多路黄铜阀组的外形、接口、操作件和装配关系，可用于管路布局演示、设备方案评审、非标集成设计以及阀类零部件结构学习。
