90度外螺纹宝塔弯通气动水路接头

　　该90度弯通接头主要用于流体管路的直角转向连接，一端采用1/2英寸外螺纹结构，可直接拧入带对应内螺纹的阀块、泵体、水箱或设备壁面，另一端为Φ10mm宝塔竹节式插接口，适配内径10mm的橡胶软管、PVC软管或编织气管。在实际设备布局中，当管路需要从垂直壁面转向水平方向时，使用该弯头可省去额外的直通接头加弯管组合，减少管路接头数量，降低泄漏点，同时让软管走线更贴合设备轮廓，避免软管出现过小弯折半径而产生的通流截面收缩、长期弯折开裂等问题。

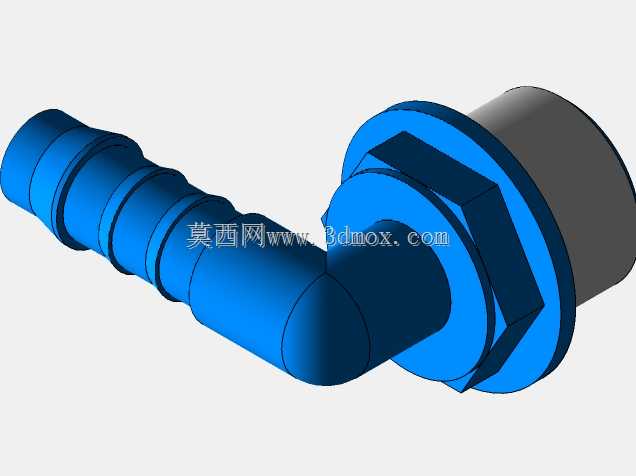

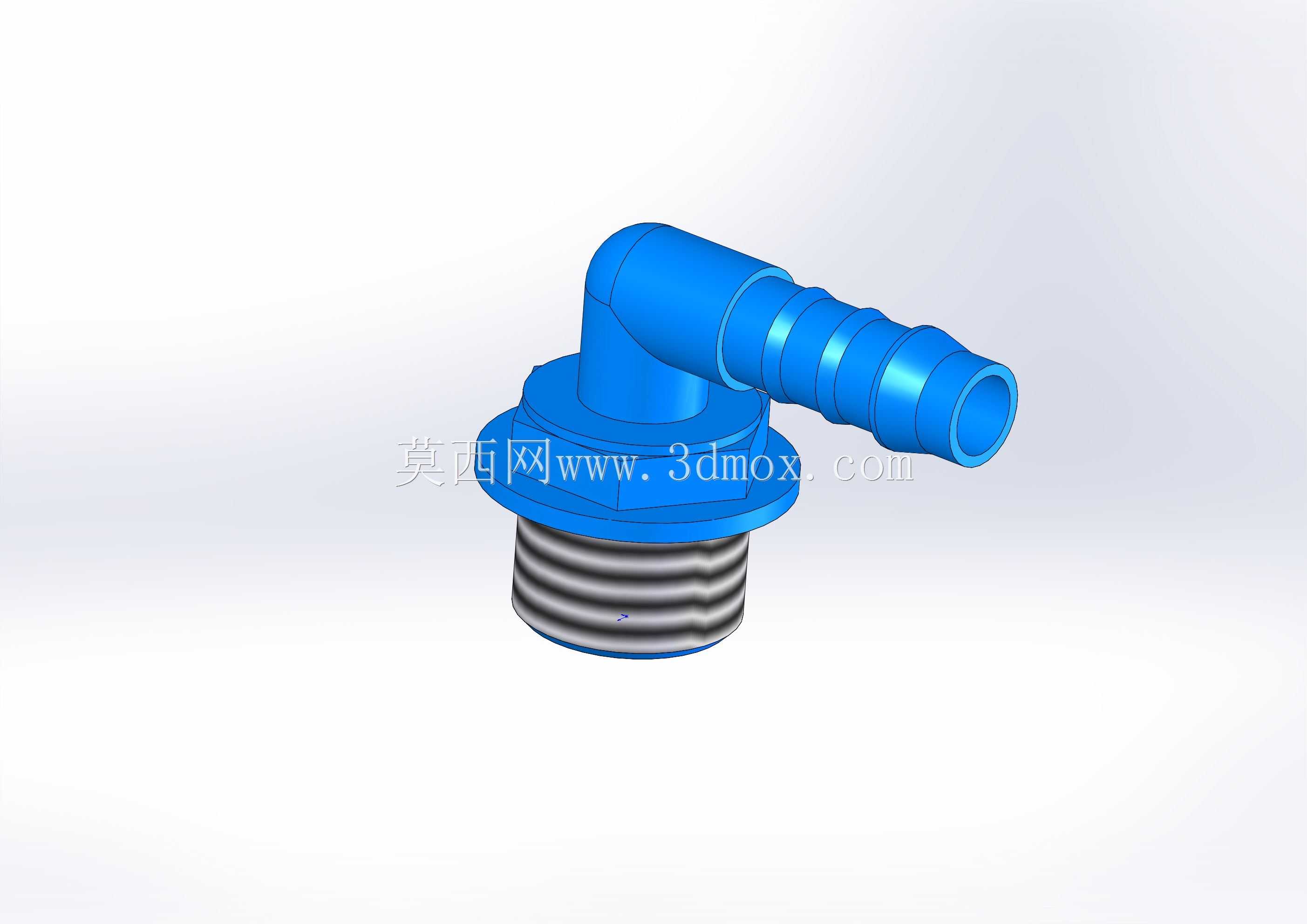

　　从结构细节来看，螺纹端根部设计有六角法兰面，既可以用扳手施加拧紧力矩，又能在法兰面与安装面之间加装密封垫片，实现端面静密封；外螺纹本身可配合生料带或螺纹密封胶使用，满足水压、气压工况下的密封要求。宝塔端外壁分布多道环形倒刺，软管套入后，倒刺会嵌入软管内壁，再配合喉箍扎紧，可承受常规管路压力而不发生软管脱落。弯头主体的转角处做了平滑圆弧过渡，内部流道同样随外形做圆弧转向，相比直角尖锐转角，流体经过时的局部阻力更小，也能减少介质在转角处的湍流、沉积与水锤冲击。

　　建模时需要重点控制几处尺寸边界：外螺纹段长度要保证拧入基体后不会与内部结构发生干涉，六角法兰的外径要留出扳手操作空间，宝塔端总长度要满足软管插接深度与喉箍安装位置；整体90度夹角决定了安装后软管的伸出方向，在紧凑设备内部布置时，要核对弯头旋转拧紧后的最终朝向，避免法兰面贴紧安装面后，宝塔端与周边钣金、管线或元器件发生碰撞。对于需要频繁拆装维护的管路，这种一体式弯头比多件组合接头更节省空间，安装效率也更高。

　　这类接头常见于小型冷却系统、气动控制回路、实验台流体管路、清洗设备供排水以及化工加药装置中。在冷却回路里，它可连接水泵出水口与冷却水管，将冷却液导向散热器或冷板；在气动系统中，可用于气源处理件到气缸之间的气管转向；在水箱或储液罐上，也常作为侧壁出水嘴使用，配合垫片从箱体外侧拧紧，内部再通过软管连接到循环泵。由于介质可能涉及水、空气、弱酸弱碱溶液，选材通常采用耐腐蚀塑料或铜、不锈钢材质，具体选型时要结合介质温度、压力以及软管硬度综合确认。

　　结构设计上，一体式成型避免了分体弯头的焊缝或粘接缝，强度和密封性更稳定；外壁转角处保留均匀壁厚，既不会因壁厚过大造成材料浪费与成型缩痕，也不会因壁厚过薄导致装配拧紧时开裂。宝塔倒刺的高度和节距经过匹配，既能保证插入软管时不会过于困难，又能在喉箍锁紧后提供足够的拔出阻力。法兰端面的平面度直接影响密封效果，建模与加工时都需要作为关键形位要求控制。对于三维布局工程师而言，在管路布线阶段调用该接头模型，可以提前验证软管弯曲半径、扳手空间以及与周边零部件的安全距离，减少样机装配阶段反复修改管路走向的工作量。
