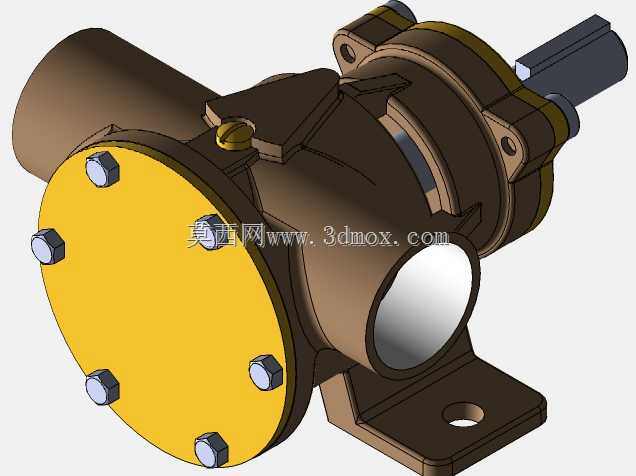

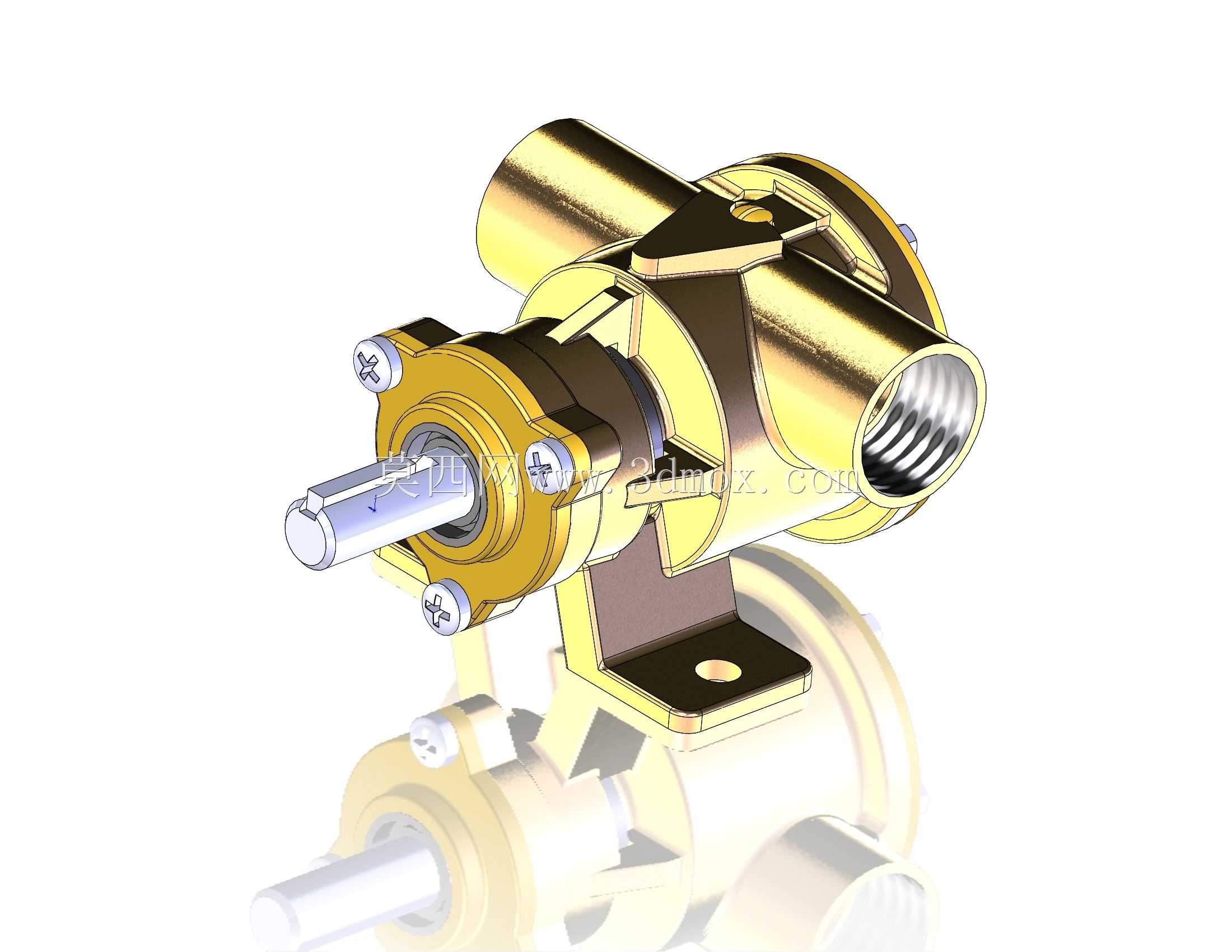

庞贝贾布斯科FIP青铜S80叶片泵结构

　　该模型呈现的是一款采用青铜主体的旋转式叶片泵，接口为1英寸BSP内螺纹，适用于小流量高压回路，常见于冷却循环、水处理加药、小型液压辅助、船舶管路以及工业设备中的流体输送场景。泵体采用左右贯通的流道布局，进出油口位于同一轴向高度，便于在紧凑机柜内进行直管连接，减少弯头造成的压力损失。从结构上看，内腔围绕转子形成偏心工作腔，转子带动叶片在离心力和背压作用下贴紧定子内壁，使相邻容腔在旋转过程中完成吸液、增压和排液。这种结构在50L/min量级流量下能够建立稳定输出压力，同时保持较小脉动，适合对供液连续性有要求的系统。

　　模型对泵体、端盖、转子轴、叶片、密封压盖、安装支架及紧固件均进行了独立建模，装配关系清晰。青铜材质的选择并非单纯出于外观考虑，而是兼顾耐腐蚀、抗咬合和机加工性能；在水基介质、轻度腐蚀性液体或潮湿环境中，青铜泵体比普通铸铁更能降低锈蚀卡滞风险。端盖与泵体之间通过周向螺钉压紧，结合面可设置密封垫或O形圈，用于控制高压侧外漏。轴伸端采用独立压盖结构，内部预留填料或机械密封安装空间，维修时无需拆解整个流道即可更换密封件，这对现场维护较为友好。

　　从设计思路看，该泵强调模块化与边界可控。主体外形近似圆柱与多边形加工面的组合，外部保留扳手位和紧固平面，便于装配时夹持。进出油口端部的内螺纹具有足够啮合长度，能够承受管路安装扭矩；口部倒角则有利于螺纹快速对中，避免首牙错扣。底部支架将泵体抬离安装面，形成排水和通风间隙，支架上的长圆形安装孔允许在小范围内调整位置，降低底座孔位加工误差对装配的影响。轴伸中心线与接口中心线、安装基面之间的相对位置在模型中表达明确，可直接用于管路干涉检查和联轴器匹配。

　　选型时需要关注几个工程边界。第一，1英寸BSP接口决定了通流能力，若管路长期在高黏度介质下工作，应核算吸入口流速，避免气蚀；第二，轴伸尺寸和键/扁位形式关系到动力连接，模型中轴端为圆柱伸出并带定位平面，适合联轴器或带轮连接；第三，泵体外部螺钉分布决定端盖受压均匀性，装配时应按对角顺序逐步拧紧，防止青铜结合面局部变形；第四，支架安装孔距和泵体最大回转外径必须纳入设备布局，尤其在多泵并列布置时，要预留扳手空间和管路拆装空间。

　　三维建模层面，该类零件适合采用多实体方式先确定内腔偏心量、转子直径、叶片厚度和端口中心线，再反向生成外壁厚度与端盖螺钉位置。流道部分应避免尖角，以降低液流噪声和应力集中；外表面的加工面与非加工面要区分拔模和倒角，保证铸造或锻造后可顺利切削。模型中螺纹接口以真实牙型示意表达，既能用于可视化展示，也能在工程图中转化为标准螺纹标注。整体结构没有复杂曲面，难点在于内腔与端面密封、轴封、叶片运动空间之间的尺寸协调，任何一处轴向间隙过大都可能导致容积效率下降，过小则会引起热膨胀卡滞。

　　在实际设备集成中，这类泵通常安装在油箱或机架侧板附近，吸入口应尽量低于液面以改善灌注条件，排出口侧建议设置压力表、溢流阀或单向阀，用于监控压力并防止反向冲击。若用于水循环系统，青铜泵体可与铜管、不锈钢管或增强软管配合；若用于轻度化学介质，则仍需核对密封材料与介质相容性。模型所体现的紧凑结构、明确接口和可维护布局，使其能够作为小流量高压供液单元的典型参考，也适合用于教学演示叶片泵工作原理、装配校核以及设备布管验证。
