微型SIM卡座3FF连接器结构设计

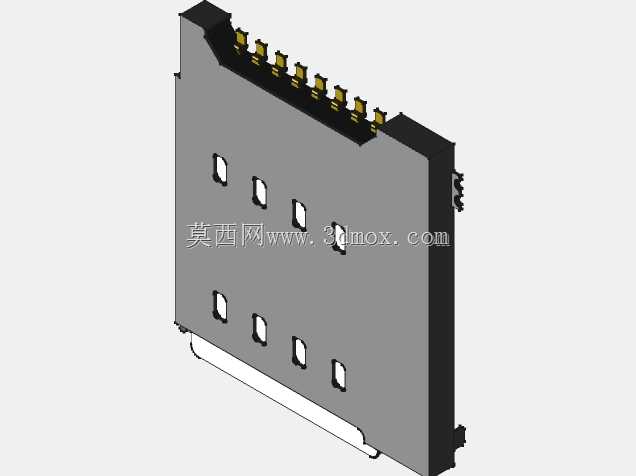

　　在手持终端、物联网采集模块、车载通信单元以及工业人机界面的板卡布局中，SIM卡座往往是容易被忽视却直接影响通信可靠性的关键接口。这款3FF规格Micro SIM卡座采用自弹式抽屉结构，整体围绕SMT表面贴装工艺进行设计，重点解决有限板厚空间内的卡体定位、触点接触压力、插拔寿命以及防误插问题。从三维模型可以看到，卡座主体由金属屏蔽外壳、绝缘胶芯、排列整齐的镀金接触端子以及底部的滑动托盘组成。外壳两侧预留焊接固定脚，能够在回流焊后与PCB形成牢固的机械连接，同时对内部触点形成电磁屏蔽，降低周边高速信号对SIM卡通信的干扰。端子沿卡座一侧呈单列排布，接触端向上形成微弧形凸起，在卡片完全推入后能够以稳定法向压力压合在SIM卡金手指表面；

　　尾部则延伸为平整焊端，适合标准钢网印刷与贴片加工。绝缘胶芯上设置多道定位槽和限位筋，既约束端子的装配位置，也为卡片进入提供导向，避免斜插造成端子弯折。托盘与外壳之间通过内置的弹性机构实现推入锁定与再次按压弹出，工程师在堆叠评估时需要重点关注托盘弹出后的行程空间，不能在卡座正前方布置过高器件，否则会阻碍取卡。实际选型时，应结合PCB板厚、周围元件高度、外壳开窗位置以及卡托运动方向确定安装边界。卡座底面应保持完整焊盘，并在金属外壳固定脚位置设计对应铜皮，以增强抗振动和抗跌落能力；布局上要远离发热明显的功率器件，防止长期高温加速塑胶老化和触点弹性衰减。对于需要频繁更换SIM卡的设备，端子的耐磨性、抗疲劳性和防氧化处理直接决定维护周期；

　　而对于密封要求较高的户外设备，则需要在整机壳体处额外增加胶圈或挡墙，减少灰尘和湿气沿卡托缝隙进入。建模过程中，端子的悬臂长度、折弯半径和接触行程需要反复校核：行程过小会导致接触电阻波动，行程过大则会增加插拔力并缩短寿命。胶芯壁厚要兼顾成型工艺与结构强度，过薄容易在翘曲变形时引起端子错位，过厚又会占用宝贵的板内高度。金属外壳的开窗和卡扣结构不仅服务于装配，还为检修和目视确认卡片是否到位提供条件。从系统集成角度看，这类微型卡座并非孤立的机械件，它连接着通信模块、电源管理和ESD防护线路，因此三维设计时还需同步考虑走线宽度、测试点预留以及返修热风作业的可接近性。通过完整呈现外壳、胶芯、端子和托盘的配合关系，该模型能够帮助结构工程师在项目早期完成干涉检查、板框开孔、卡托行程模拟和贴片工艺评审，减少样机阶段因卡座选型不当造成的返工。
