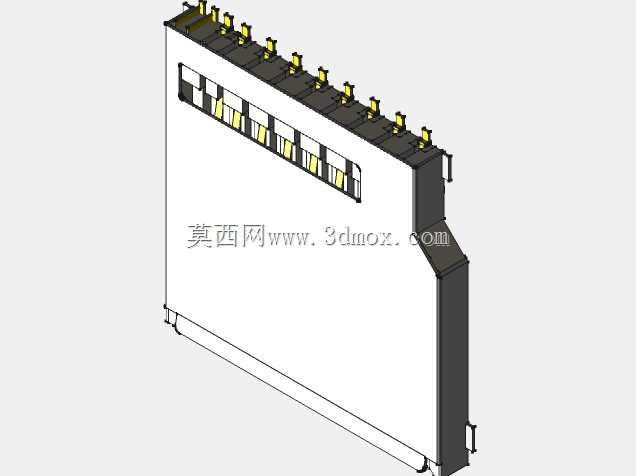

板载式SD存储卡卡座结构设计

　　该款SD卡座采用板载直插式结构设计，整体为长条形薄型布局，适配标准SD存储卡的插拔导向与电气连接需求，在工业控制板卡、嵌入式采集终端、消费类数码设备、车载影音主机、安防录像存储模块中均有广泛应用，作为设备与外置SD存储介质之间的物理连接载体，承担数据传输通路、卡片定位锁止、插拔导向限位的核心作用。从结构设计思路来看，卡座主体采用耐高温绝缘塑胶作为基座基材，基座上排布多组弹性接触端子，端子接触端预设合理的正向接触压力与弹性形变量，既保证存储卡金手指与端子接触时的导通可靠性，又能避免插拔过程中刮伤存储卡表面镀层；端子焊接端采用标准贴片引脚布局，沿卡座长边一侧等距排布，引脚间距符合常规PCB布线工艺要求，可直接适配回流焊生产工艺，

　　无需额外手工补焊。卡座两侧设置有导向滑槽，滑槽入口处做扩口倒角处理，存储卡插入时可自动修正插入角度，避免斜插导致的端子弯折、卡滞问题；基座内部设置有限位挡墙与卡片定位凸点，存储卡完全插入后，凸点卡入存储卡侧边的定位缺口内，实现卡片的机械锁止，防止设备在振动工况下出现存储卡松脱、接触瞬断的问题。卡座侧边预留有焊接固定耳，固定耳上设置定位孔，PCB布局时可在对应位置设置定位焊盘，过炉焊接后固定耳与焊盘熔接为整体，大幅提升卡座与PCB之间的结合强度，在频繁插拔存储卡的使用场景下，可避免卡座受插拔力作用出现引脚脱焊、基座翘起的问题。从安装边界尺寸来看，该卡座整体厚度控制在较低范围内，适配薄型化设备的内部堆叠空间，

　　安装时仅需在PCB上对应端子位置开设焊盘、在固定耳位置设置固定焊盘即可，无需在PCB上开设大尺寸避让槽，可有效节省PCB板面对空间的占用，给周边其他元器件的布局留出更多余量。端子排布顺序严格遵循SD卡接口标准定义，包含数据传输、时钟、命令、电源、接地等功能引脚，各端子之间设置绝缘隔栏，避免相邻端子在焊接或使用过程中出现连锡、短路风险；接地端子可根据布线需求做加宽处理，进一步提升信号传输时的抗干扰能力，保障高速数据读写过程中的信号完整性。在实际选型应用中，该类卡座可根据设备的使用环境选择对应镀层规格的端子，普通商用环境下采用镀金镀层即可满足常规插拔寿命与防氧化需求，工业高湿、高盐雾环境下可加厚镀金层，提升长期使用的可靠性；

　　塑胶基座可根据焊接工艺需求选择对应耐温等级，满足无铅回流焊的高温制程要求，不会出现过炉后基座变形、端子移位的问题。卡座整体无额外活动机械部件，仅依靠弹性端子与塑胶定位结构实现卡片的固定与连接，结构故障率低，长期使用过程中无需额外维护，适配各类需要外置可插拔存储介质的电子设备的结构设计需求，在三维建模过程中，可直接将该卡座模型导入设备整体PCB装配文件中，核对卡座与周边壳体、元器件之间的安全间隙，提前规避结构干涉问题，缩短产品开发阶段的结构验证周期。
