工业控制用蓝色按钮式信号触发开关

　　在工业现场的各类控制柜、操作面板、小型设备台面上，这类带醒目蓝色操作帽的按钮开关承担着最直接的人机交互触发功能。它不属于重型主令电器，定位偏向小尺寸信号级通断，常见于轻工装配线、检测工位、小型实验装置、教学实训台的面板上，用来给控制系统输入启动、复位、点位确认这类短时触发信号，也可在部分低功率回路里直接驱动小型指示灯、微型继电器线圈。

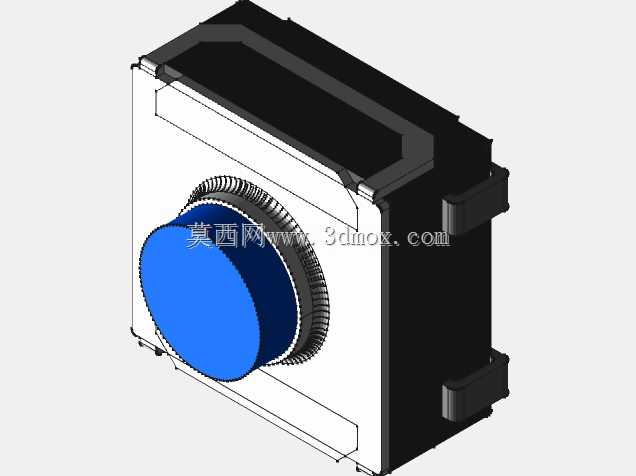

　　从结构上看，该开关采用前装式面板固定思路，前端圆形操作帽突出于安装面板，后方为方形基座，基座两侧预留卡扣式安装结构，不需要额外的法兰螺母从背部锁紧，对准面板开孔推入即可卡紧，在薄钣金或塑料面板上装配效率很高。操作帽做了蓝色区分，在工程习惯里蓝色常被赋予复位、功能确认、辅助动作等含义，和红色急停、绿色启动形成视觉区隔，现场操作人员可快速识别，降低误触概率。操作帽与基座之间带有齿状防护环，既可以限制操作帽的径向晃动，也能在一定程度上阻挡面板正面的粉尘、切削液飞沫顺着缝隙进入基座内部，适配普通工业车间的非严苛防护环境。

　　尺寸边界上，该开关整体控制在极小的安装空间内，适配紧凑型面板布局。前端操作帽直径适配6.2毫米级的安装孔位，整体轴向长度约6毫米级别，背部方形基座不会占用过多柜内纵深，在排布密集的小型控制盒里也能和接线端子、小型PCB板留出安全间隙。设计时需要注意面板开孔公差，开孔边缘不能有明显毛刺，否则会影响卡扣的完全落座；多只开关并排布置时，要预留手指按压的操作间距，避免相邻开关被同时触碰。

　　建模过程中，这类小元件的重点不在复杂曲面，而在装配关系的还原。前端操作帽要保留按压行程的活动空间，不能和后方基座做成完全贴合的死结构；齿状防护环的周向齿形需要均匀阵列，保证视觉上的工程真实感；背部卡扣要做出适度的弹性悬臂特征，还原实际装配时的形变逻辑。基座侧面的定位凸台可以限制开关在开孔内转动，避免长期按压后出现周向松脱。接线端的结构虽然在外部视图中占比不大，但选型时仍需确认适配的导线线径与焊接方式，这类小开关多数采用插针或焊片形式直接连接PCB，在集成化小型设备里可以省去大量手工接线。

　　实际使用中，它的操作手感偏清脆，按下与复位时的反馈明确，适合需要操作者确认动作是否生效的场合。由于尺寸小巧，它不适合作为频繁大力度操作的主控制按钮，更多承担辅助信号输入角色。在面板布局设计阶段，可将其布置在操作者手部自然覆盖的区域，同时避开容易被工件、工具剐蹭的位置。三维建模时把安装卡扣、操作帽行程、背部接线空间都准确表达出来，能直接为面板开孔图、装配干涉检查提供依据，减少后期打样时的尺寸返工。
