迷你SIM卡座2FF自弹式连接器结构

　　这款2FF规格迷你SIM卡座属于板载式通讯连接器，主要用于在手持终端、物联网采集模块、车载通讯单元、工业数传设备、安防门禁主板等场景中承载标准SIM卡，建立卡面触点与PCB电路之间的稳定物理连接。其核心功能是通过内部弹性接触端子与SIM卡金手指一一压合，完成电源、时钟、数据、复位等信号的可靠传输，同时借助自弹机构实现卡片的装入锁定与按压弹出，降低终端设备换卡操作难度。

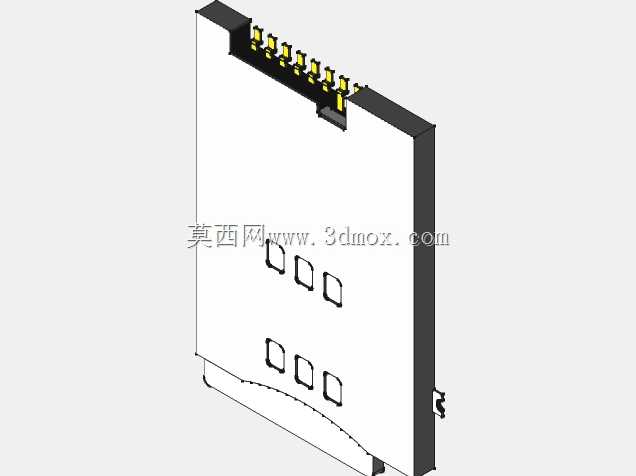

　　从结构设计思路看，该模型完整还原了金属外壳、绝缘胶芯、接触弹片与自弹推块四大组成部分。金属罩壳采用折弯成型，既对内部胶芯和端子形成机械防护，也可在SMT焊接后增强整体抗扭强度，减少外力插拔造成的座体变形。绝缘胶芯承担端子定位与卡片导向作用，内部预留卡片滑行通道与防呆限位面，可避免SIM卡反插、偏插导致的端子损伤。多根接触弹片按SIM卡触点间距排布，根部固定于胶芯，接触端设计成弧形凸起，卡片推入后能产生稳定正向压力，保证接触电阻处于较低水平。自弹机构包含推块、弹簧与锁止卡位，推入卡片时机构进入锁定位，再次按压后释放弹推力，将卡片退出至可取出位置。

　　在安装边界方面，该类卡座通常采用表贴方式布置于PCB表面，模型需重点核对座体总长、总宽、高度以及端子焊盘位置。外壳两侧固定脚应与PCB定位孔或焊盘对应，以提升焊接后的抗剥离能力；底部需预留足够板面空间，避免与周边高器件发生干涉。卡片弹出方向不能布置电池、屏蔽罩或结构筋位，否则会影响换卡行程。对于薄型终端，还要确认卡座顶面与外壳内壁之间的间隙，保证按压弹卡时没有额外阻力。

　　三维建模时，弹片区域不能只做外观示意，应体现端子悬臂长度、折弯角度和接触点高度，因为这些参数直接关系到接触寿命、插拔力和信号稳定性。胶芯上的导向斜面、卡片止挡位、锁扣槽以及外壳压边结构，都需要按照实际装配关系表达清楚，否则在结构评审中难以发现卡滞、顶白或端子过压等问题。将该模型放入整机布局中，还可同步检查SIM卡插拔路径、维修操作空间以及与周边焊点的安全距离，为硬件布板和外壳开孔提供直接依据。

　　工程选型阶段，这类卡座不仅要匹配2FF卡型，还要结合设备使用环境评估端子镀层、焊接耐温、插拔寿命和振动条件。对于经常移动或户外使用的设备，卡座固定脚强度、外壳包裹范围和接触正压力尤为关键；对于长期固定运行的物联网终端，则更关注接触可靠性、焊接共面性和长期抗氧化能力。该模型可用于连接器结构校核、主板堆叠评审、维修空间分析以及装配干涉检查，帮助设计人员在开模或打样前提前识别机械配合风险。
