SOD-323封装贴片二极管三维结构

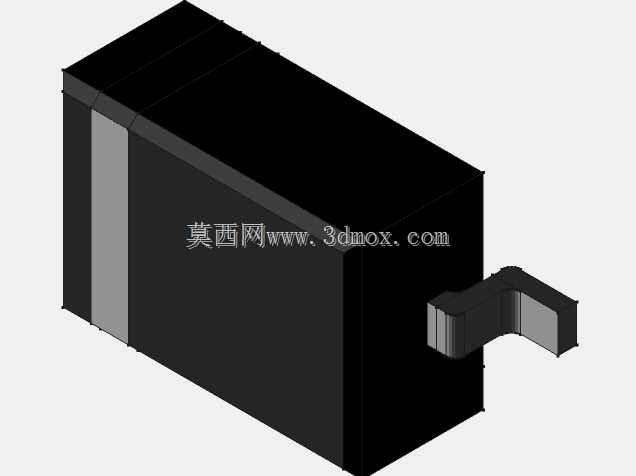

　　在消费电子、工业控制板卡以及车载低压电子模块的PCB布局工作中，SOD-323这类小尺寸贴片二极管的占位精度直接影响整板的可制造性。不少刚接触高速布线的工程师容易在元件库调用时忽略本体与焊盘的相对位置，等到回流焊后才发现元件偏位、立碑，或是引脚爬锡不足，回头再改封装库既耽误打样节奏，也会让结构评审反复返工。这个三维模型把塑封本体、弯折引脚和底部悬空间隙完整还原，可直接用于核对器件在限高区域内的真实占用，而不是仅靠二维丝印判断边界。

　　从实际选型角度看，SOD-323属于小信号二极管常用的表面贴装封装，常见于开关、整流、ESD保护及续流回路。它的本体呈长方体黑色塑封结构，两端引出扁平金属引脚，引脚经过成型后形成贴装所需的焊点接触区。模型中可见单侧引脚的弯折弧度和伸出长度，这部分决定了焊盘设计时的 toe、heel 以及侧面露出量。若只按 datasheet 里的标称尺寸画库，往往难以预判引脚根部圆角与塑封体之间的干涉，尤其在板上靠近连接器外壳、屏蔽罩侧壁或金属支架时，三维干涉检查比单纯量取2D外框更可靠。

　　建模思路上，这类器件不需要还原内部晶圆和键合线，结构工程师关注的重点是外部装配边界。塑封主体可视为规则块体，边缘的微小拔模和倒角用于还原真实注塑外观；引脚部分则按冲压折弯件处理，先建立扁平端子截面，再通过弯折形成贴装翼型，末端保留焊接平面。这样处理后，模型既能用于整机数模中的空间校核，也能导入PCB机械层做高度检查。对于需要制作吸嘴包装、托盘或测试治具的场景，本体顶面的平坦区域、两端引脚的对称度以及器件重心位置，都能在数模中直接测量，避免治具压接时碰到塑封体边缘或吸附不稳。

　　安装边界方面，SOD-323的核心约束在于焊盘外侧间距、本体下方净空以及邻近元件的安全距离。二极管贴装后，本体底部与PCB表面之间存在由引脚弯折形成的微小间隙，这个间隙会影响清洗、助焊剂残留以及底部灌封时的气泡走向。若板卡需要涂覆三防漆，间隙大小还关系到漆液流动和覆盖完整性。模型把这一悬空关系表达出来，结构工艺人员可据此评估喷嘴路径、检测探头是否会触碰元件，以及相邻陶瓷电容、电阻之间是否满足返修烙铁头的操作空间。

　　在高密度模块中，这类二极管常布置在PMU输出、接口防护或信号采样支路附近，周边可能有0402电阻、多层陶瓷电容甚至屏蔽夹。三维状态下可以直观看到黑色塑封体与周围高元件的阴影关系，辅助判断AOI光源角度是否会造成误判，也能检查丝印字符是否被元件本体遮挡。对于需要做散热分析的场景，虽然小信号二极管功耗不高，但塑封体与铜箔走线的相对位置、引脚暴露在空气中的面积，仍会影响结点到环境的热阻估算；保留真实引脚形态，比用简化方块更能反映热传导路径。

　　使用该模型时，可将本体作为禁布区高度参考，把引脚底面作为贴装基准面，再结合企业内部焊盘规范生成封装。若用于自动化产线，还能进一步检查飞达站位、吸嘴取料高度以及视觉识别轮廓。对结构设计人员而言，它不是一个单纯的外观件，而是连接电气原理、PCB布局、工艺制造和整机装配的关键边界模型；把这些细节在设计阶段提前暴露，能够显著减少样机调试阶段因封装不匹配带来的改版。
