TE斜角SUB-D九针公头连接器

　　在工业控制柜、通讯设备和测试仪器的内部布线中，接口的出缆方向往往决定了机箱内部的走线空间与装配效率。这款九针D-SUB公头采用2.77mm斜角成角结构，主要用于板载或面板安装场景，使线缆以非垂直方向引出，从而避开机箱侧壁、支架或相邻高器件，降低线缆弯折半径要求。

　　从实际用途看，D-SUB九针接口长期承担RS-232串行通讯、控制信号传输、调试端口连接以及部分低速工业信号交互任务。在数控机床、PLC扩展模块、通信网关、工控机、医疗设备和检测仪器中，这类接口仍大量存在。与直式插座相比，成角版本的价值不在于改变电气定义，而在于优化机械布局：当PCB靠近机箱边缘、设备内部深度受限，或连接器后方需要预留线束弯曲空间时，斜角结构能够让插头与线缆沿板边或壳体斜面延伸，减少整机厚度方向的占用。

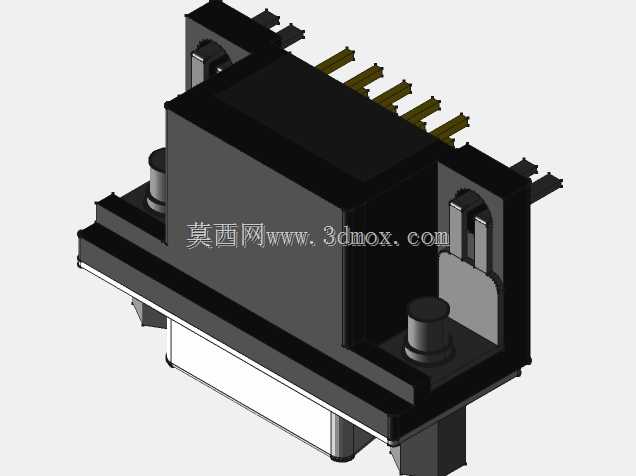

　　模型的主体由黑色绝缘塑壳、金属屏蔽外壳、九根公针以及两侧固定柱组成。D型金属外壳承担定位与防误插功能，其梯形轮廓保证插头只能按唯一方向接入；前端针脚按标准排距排列，用于与母座端子形成电气接触；两侧圆柱定位柱对应安装孔位，可在装配时提供预定位，并在插接过程中承受侧向力。塑壳后部的针脚伸出段用于焊接或压接至PCB，针脚长度和排布需要与板上焊盘严格匹配，否则会出现共面度不足、虚焊或装配干涉。

　　设计这类连接器时，结构工程师首先要确认接口标准所规定的插合界面尺寸，包括针脚中心距、排距、D壳轮廓以及锁紧机构位置。其次需要重点处理成角部分的壳体强度：斜角过渡区会改变材料壁厚和脱模方向，若壁厚突变，成型后容易产生缩痕、内应力或翘曲。模型中可见的壳体加强筋和侧壁台阶，正是为了在有限空间内提高塑壳刚性，避免多次插拔后出现裂纹或针座松动。

　　安装边界方面，选型时不能只看连接器本体长宽，还要预留插头接入后的手指操作空间、螺丝固定空间以及线束弯曲区域。斜角引出方向会改变线缆在设备内的走向，因此在PCB堆叠设计阶段就应同步检查相邻电容、电感、散热片和金属支架的位置。若用于面板固定，还需核对D壳开孔尺寸、壳体台阶高度以及焊接引脚与面板之间的安全距离，防止组装时金属外壳与板上线路形成异常接触。

　　从三维建模角度看，该类模型的难点在于细小特征较多且装配关系明确。针脚、塑壳、金属壳和定位柱需要分别建立独立实体，便于后续生成工程图、检查干涉和导出装配明细。D型外壳的圆角、斜面过渡和安装柱根部倒角都应如实表达，因为这些特征直接影响模具开模方向和壳体装配。针脚部分不宜简化为单纯圆柱，其伸出长度、折弯方向和端部形态对PCB焊接检查具有实际参考价值。

　　在设备维护层面，斜角D-SUB公头还能改善线缆受力状态。直式接口在设备受到拉扯时，外力容易直接作用于焊点；合理的成角设计可让线束沿结构件走向固定，使部分拉力由线卡或壳体承担。对于需要频繁调试的串口设备，这种布局也能减少插头根部线缆反复弯折导致的断线风险。

　　总体而言，这款连接器模型适合用于通讯端口布局验证、机箱内部走线检查、面板开孔设计以及接插件装配模拟。它保留了D-SUB九针接口的标准插合关系，同时通过斜角结构解决紧凑设备中的空间冲突，是工业通讯和控制设备结构设计中较为典型的板级互连元件。
