贴片式石英晶体谐振器三维结构设计

　　在消费电子、工业控制板卡的布局阶段，这类薄型贴片石英晶体的三维数模往往是结构干涉检查的关键项。不少硬件结构工程师在堆叠主板时，容易只关注元件的占位长宽，忽略晶体顶部与屏蔽罩、外壳之间的垂直净空，等到样机试装才发现元件顶壳，不得不返工修改屏蔽罩高度。这个数模完整还原了元件的阶梯状侧边轮廓，能直接导入PCB结构装配文件，提前核对周边元件的安全距离。

　　从实际选型角度看，这类小尺寸石英晶体主要为便携设备提供稳定的时钟基准，不管是手持测量仪表的主控电路，还是小型物联网终端的通信模块，都需要依靠它产生精准的振荡频率，保障芯片时序同步、数据传输不出现偏差。它属于无源频率器件，不需要额外供电即可配合外接电容起振，在低功耗产品里能有效减少待机能耗，延长电池续航时间。

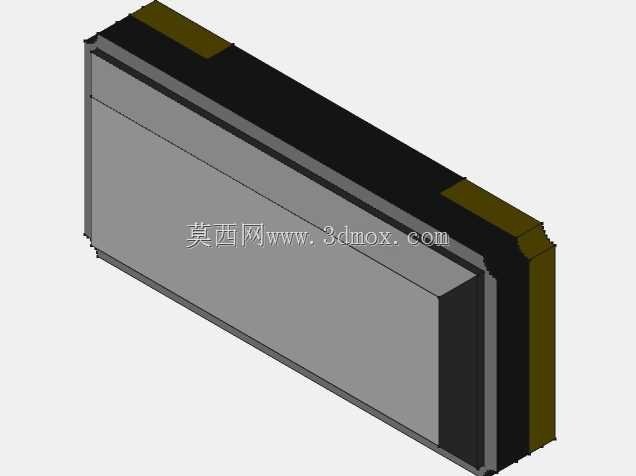

　　数模的外形按照实物等比例构建，主体为长方体塑封结构，两端设置金属化焊接端子，端子的厚度、宽度以及与本体的台阶差都做了准确还原。设计时特意区分了本体黑色封装区域与侧面金属电极的不同结构，没有做成简单的整块方块，能真实反映回流焊过程中焊盘与端子的接触形态。在做PCB封装设计时，可以直接参照模型的端子位置调整焊盘间距，避免因焊盘尺寸不匹配导致的立碑、虚焊问题。

　　安装边界方面，该元件采用表面贴装工艺，不需要在电路板上开设通孔，焊接后整体贴合板面，占用的垂直空间极小。布局时要注意在元件两端预留合适的焊盘外延尺寸，同时保证元件下方没有走线穿过，减少寄生电容对振荡精度的影响。模型的边角做了符合实际封装的微小倒角，还原了量产元件的注塑工艺特征，在做整机跌落仿真时，也能更准确地模拟元件边角与壳体的接触应力，避免过度简化模型带来的仿真误差。

　　对于三维建模从业者来说，这类标准电子元件的建模重点不在于复杂曲面，而在于尺寸精度与装配特征的还原。不能只做视觉上的近似方块，必须准确呈现端子的突出高度、本体的分层结构，才能在结构评审中真正发挥作用。比如在做紧凑式传感器模块设计时，晶体往往要布置在主控芯片旁边，周边还要布置0402封装的电阻电容，精准的三维模型能帮助工程师快速判断元件之间的最小安全间隙，不用反复对照规格书核对二维尺寸。

　　另外，该晶体的封装形态适配常规的SMT产线，可承受标准回流焊温度曲线，模型的壁厚、端子位置都符合行业通用的贴片元件规范，既可以用于整机结构的虚拟装配，也能作为教学案例展示表面贴装元器件的典型结构，帮助初学者理解电子元件从二维规格书到三维实体的转化逻辑。
