发动机气缸盖与密封头垫组合结构

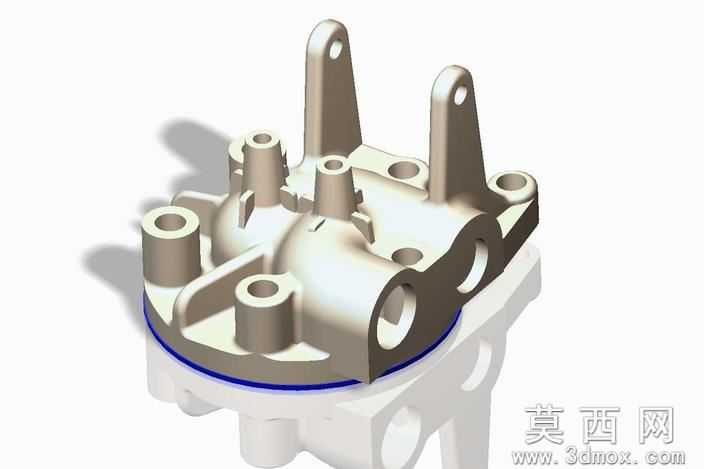

本作品为发动机气缸盖配套密封头垫的组合三维建模成果，建模过程围绕内燃机核心部件的实际装配逻辑展开，首先基于发动机燃烧室的配气、冷却、安装定位需求完成主体结构的参数化草绘，对缸盖表面的螺栓安装孔、气门导管孔、吊装凸耳、油路接口等特征逐一进行尺寸约束，确保各孔位同轴度、安装面平面度符合实际机械加工的公差要求。建模阶段采用实体拉伸与切除结合的方式构建缸盖的基体轮廓，对边角位置做了符合铸造工艺要求的圆角过渡，避免应力集中问题，同时针对头垫的密封特性，单独构建了贴合缸盖下表面的薄层密封结构，对头垫的唇边、定位缺口做了精细化处理，保证与缸盖安装面完全贴合。材质渲染阶段，为缸盖主体赋予了铸铝材质效果，调整金属粗糙度、反光度参数还原铸造缸盖的亚光金属质感，头垫部分则赋予耐油橡胶材质，通过调整半透明度、漫反射参数区分橡胶与金属的视觉差异，同时添加了柔和的环境光与定向投影，突出缸盖表面凸台、孔洞的立体层次，清晰呈现各结构的位置关系。设计过程中重点考量了部件的装配合理性，所有安装孔位的位置、孔径均与配套缸体的参数对应，吊装凸耳的结构强度通过虚拟受力校验满足起吊要求，密封垫的压缩量设置符合内燃机工作状态下的密封需求，整体模型完整还原了气缸盖与头垫的装配形态，各结构特征清晰可辨，可用于发动机结构教学、装配模拟演示以及相关零部件的二次开发参考，模型的参数化特征支持后续根据不同排量发动机的需求快速调整尺寸，适配不同的设计场景。
