工业铝型材06E-30截面三维结构

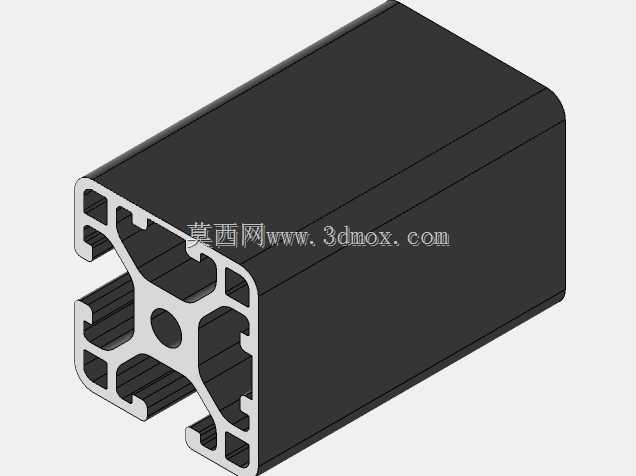

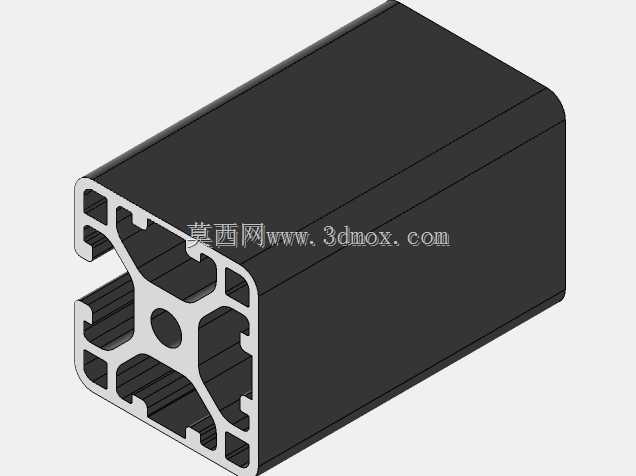

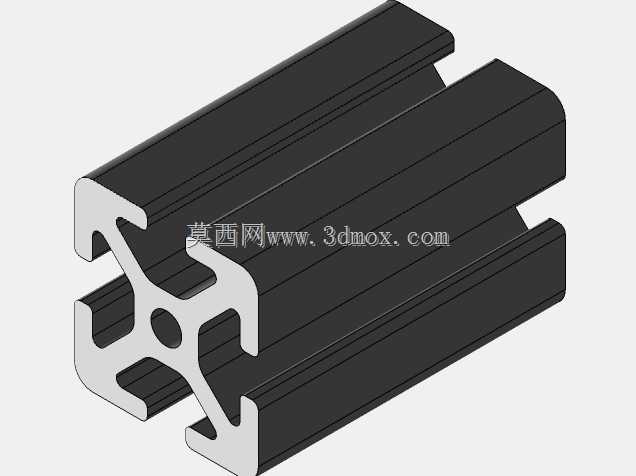

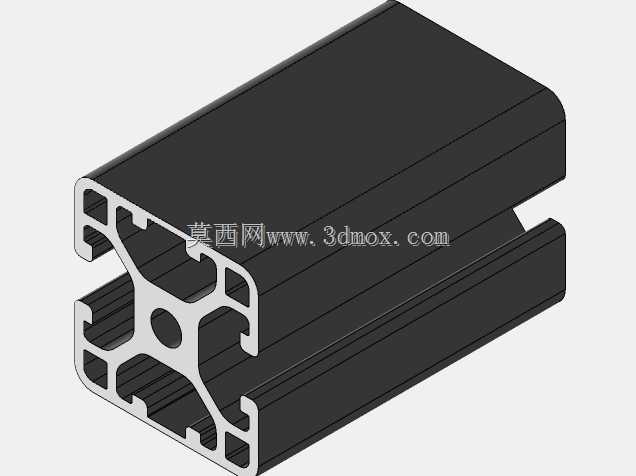

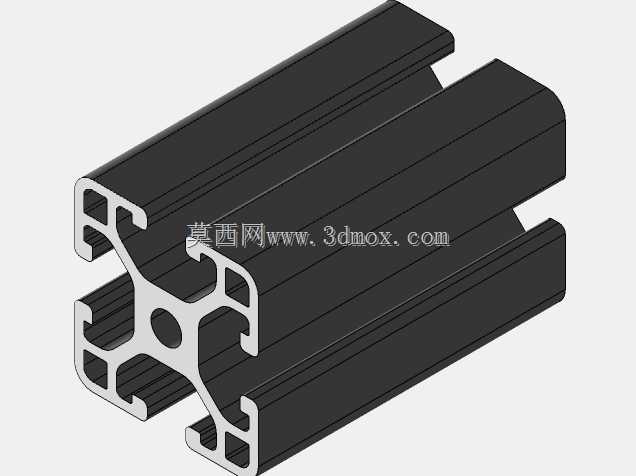

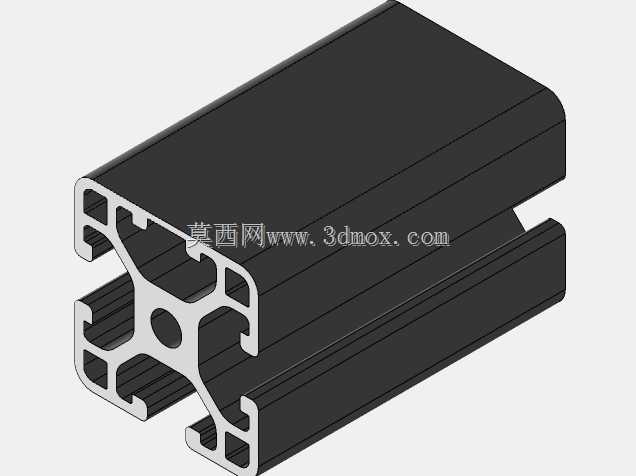

　　这款06E-30截面型材属于常见的轻型工业铝挤压构件，截面外廓约为30毫米见方级别，适合在载荷不大但对装配灵活性要求较高的设备框架中使用。从端面结构看，型材中部设置中心孔，四周分布四条带开口的槽道，槽口用于放入T型螺栓、滑块螺母或弹性扣件，能够在不焊接的情况下完成横梁、立柱、板件和防护件的快速连接。这种结构延续了欧标轻型铝型材的典型思路，既保留足够的惯性矩，又通过中空腔体降低材料消耗，使单件重量控制在便于人工搬运和现场调整的范围内。

　　在自动化生产线、检测台、小型工作台、物料周转架以及电子设备护罩中，这类30系列型材经常作为基础骨架出现。设备维护人员可以沿槽道任意位置安装传感器支架、线槽、气管夹、铰链、门锁和有机玻璃板，结构调整时只需松开紧固件即可重新定位，避免了钢件焊接后难以改动的问题。对于需要频繁改线的实验装置、装配工位和视觉检测架，这种可重构特性尤其重要。

　　设计该类型材时，重点不在外观造型，而在截面壁厚、槽道尺寸、圆角过渡和中心孔之间的平衡。壁厚过薄会导致螺栓锁紧时局部塌陷，槽口承受侧向力时也容易张开；壁厚过大则增加成本和重量，削弱铝型材相对钢框架的轻量化优势。图中截面在四个方向均布置槽位，使型材具有较好的双向连接能力，立柱与横梁可在同一节点上形成正交装配。端部中心孔既可用于部分连接件定位，也能在需要时穿入拉杆、线缆或气管，但在常规框架中并不作为主要承力孔使用。

　　从安装边界看，30毫米外宽使其能够嵌入紧凑的设备侧围，相邻型材通过角件或内置连接件连接时，外轮廓不会过度占用操作空间。槽道宽度与标准紧固件匹配后，可在型材长度方向连续调节，安装板上的孔位不必像型钢框架那样预先精确划线。需要注意的是，铝型材的承载能力与跨度、支撑方式、螺栓规格和紧固扭矩直接相关；用于悬臂或较高载荷位置时，应结合截面惯性矩核算挠度，必要时增加加强角件或选用更大规格。

　　三维建模时，应先准确绘制端面轮廓，再沿长度方向拉伸，并将槽口、中心孔、圆角和拔模斜度作为关键特征保留。若用于整机装配，建议把型材建成可配置的标准件，通过长度参数驱动不同下料尺寸；端面槽道和中心孔不必逐件重建，可采用库特征或配置管理，以减少装配中的重复工作。图纸交付时还应明确切断长度、端面加工要求、是否需要攻丝以及钻孔位置，因为铝型材虽然装配灵活，但后期现场加工精度往往不如在切断阶段一次完成。

　　实际选型过程中，这类型材常与30系列角槽连接件、直角支座、脚杯、合页和封条配套使用。它不适合承受大冲击载荷或作为重载机床床身，但在中等刚度需求的设备外框、安全围栏、工位台架中具有明显优势。其截面四向开槽的形式也便于布线和布管，线缆可沿槽道隐藏，外盖板安装后表面整洁，有利于设备维护和现场目视化管理。
