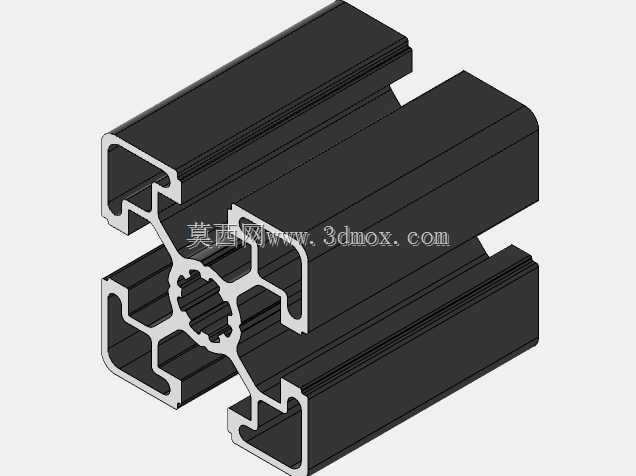

45系列槽宽10mm工业铝挤型材截面

　　这款型材的截面外廓控制在45mm×45mm，四个方向均开设标准10mm安装槽，槽口边缘做了加厚收口处理，能防止T型螺母在长期受振工况下从槽内滑脱。中心区域设计了花键式内孔，既可以作为减重空腔，也能穿入配套的连接销或旋转轴，在需要做回转支撑的轻型工位上直接替代部分轴套功能。从实际装机经验看，这类四面开槽的型材最适合搭建中小型自动化设备的主体框架，比如桌面式点胶机、检测工装台、小型输送线侧架以及实验室设备外罩。四面带槽意味着任意一个面都可以直接挂载传感器支架、直线导轨、拖链槽、电气安装板或防护门板，不需要额外在型材表面钻孔攻丝，现场调整工位布局时只需要松开T型螺栓就能重新固定附件位置，改造效率远高于焊接方管机架。截面壁厚分布经过优化，

　　槽口受力部位和四个外角壁厚明显大于中间腹板，在保证整体抗弯模量的前提下控制了单位米重。做框架校核时，可将其作为简支梁承受垂直载荷，跨距在600mm以内时，放置常规气动元件、小型电机和控制盒都不会出现肉眼可见的下挠；如果跨距超过800mm，则建议在内部增加衬钢或在两支点间增加斜撑，以提升长框架的整体刚性。端面连接通常采用方形弹性螺母块或内置角件，相邻两根型材垂直拼接时，依靠端面精加工面和隐藏式连接件即可获得足够的锁紧力，外表面不会露出突出的螺栓头，方便后续安装钣金护板或亚克力安全门。槽腔内部还可以走气管和信号线，配合专用线槽扣条，能把设备外部的管线完全收纳进型材内部，让整机外观更整洁，也能避免管线在设备运行中被运动部件剐蹭。

　　建模时需要重点还原槽口的圆弧过渡、中心花键孔的齿形以及内外壁之间的均匀壁厚，这些细节直接影响后续装配干涉检查和型材出图的准确性。在选型阶段，工程师可直接调用该截面进行拉伸，快速搭建整线框架并完成质量估算、安装空间校核和附件排布。对于需要频繁改型的非标设备，这种型材还能在项目结束后拆解回收，重新切割组合成新的工装，材料重复利用率明显优于一次性焊接机架。
