铝型材框架方形端盖封堵组件

　　在自动化产线支架、设备防护围栏、检测台架以及各类工业铝型材框架的实际搭建中，型材端面的处理往往直接影响整机外观、操作安全与后期维护便利性。这套方形端盖封堵结构，正是针对标准铝型材端面裸露问题设计的实用零部件，其核心作用是把型材切割后形成的敞口完全封闭，避免铝屑、切削液残留或粉尘进入型腔，同时消除锐边对操作人员、线束外皮以及气动管路的潜在划伤风险。

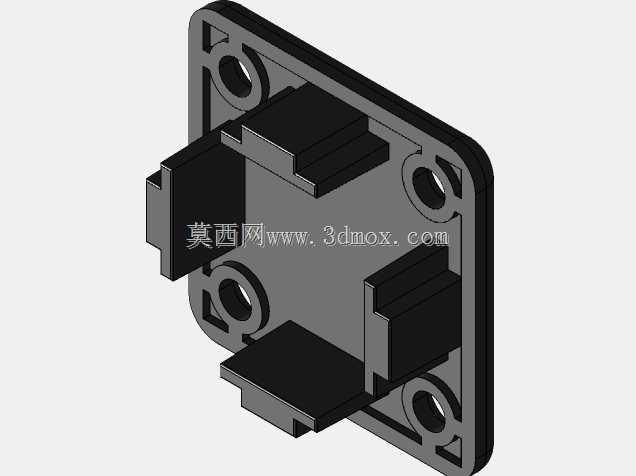

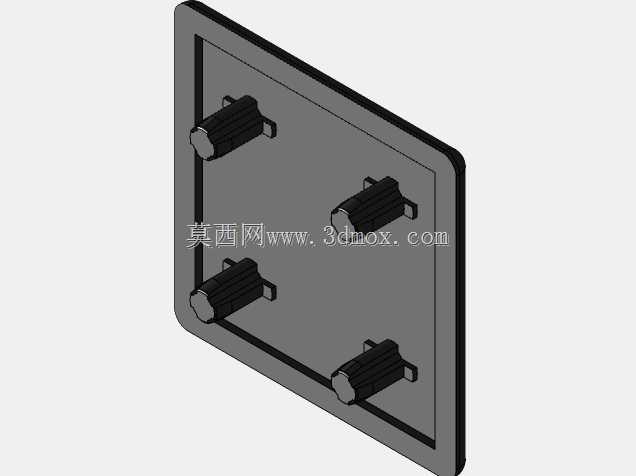

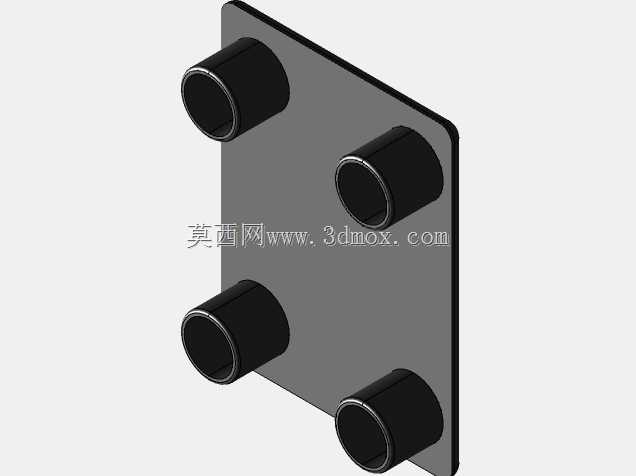

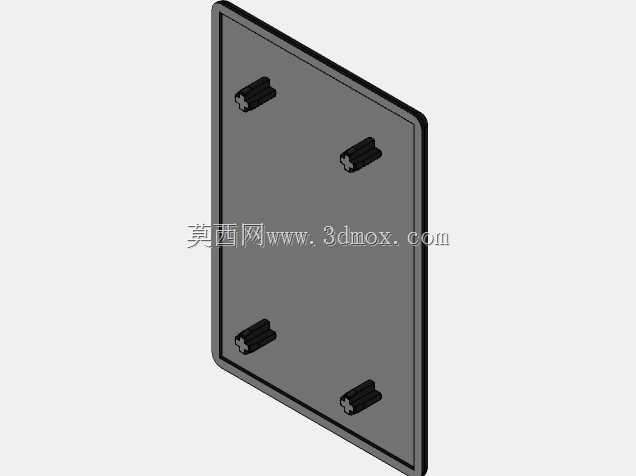

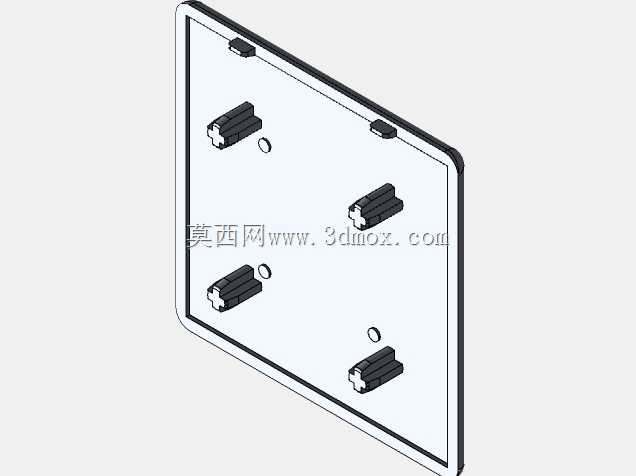

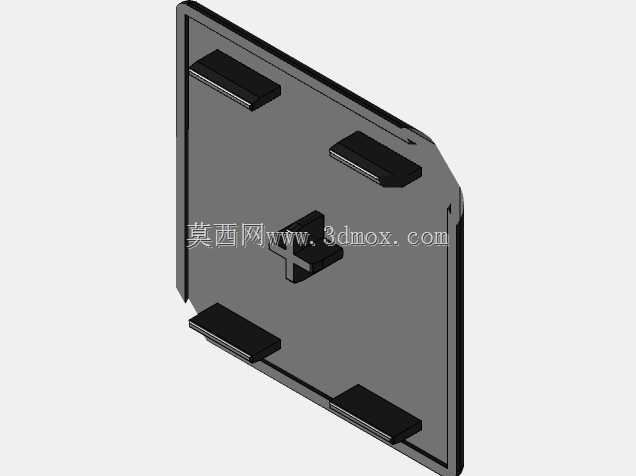

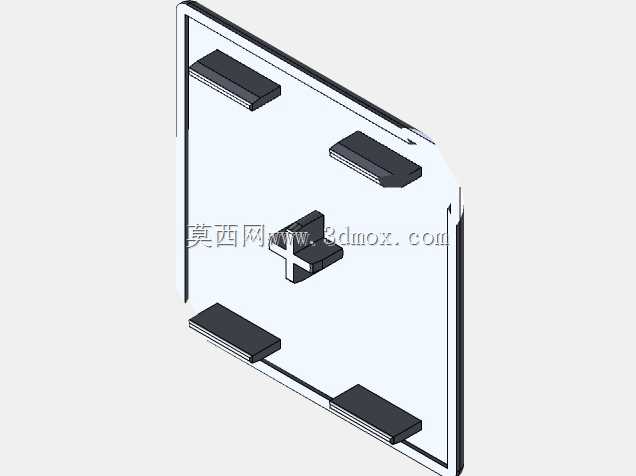

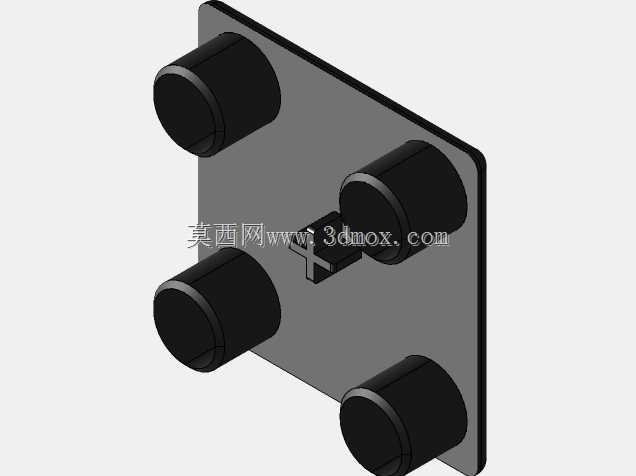

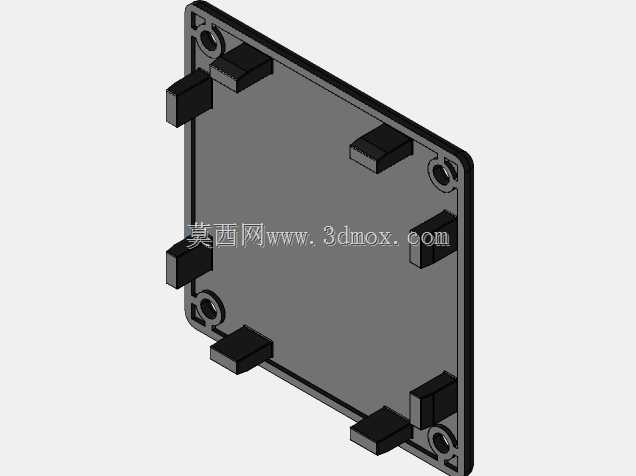

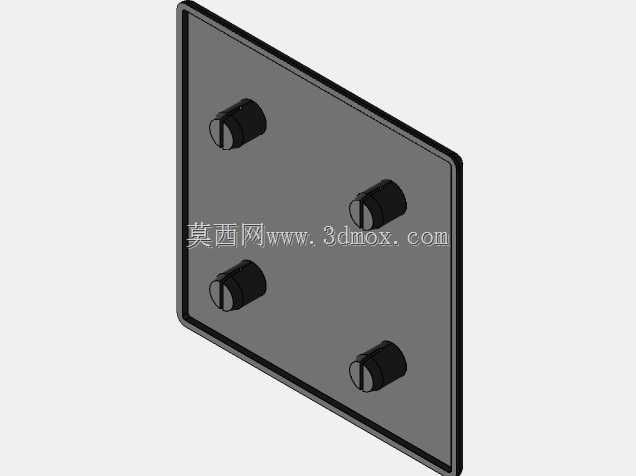

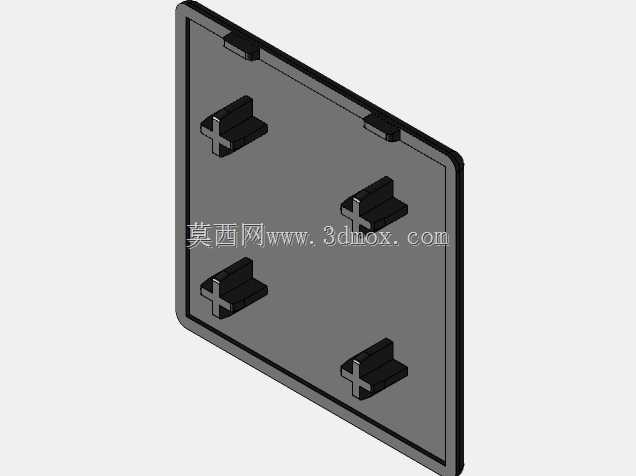

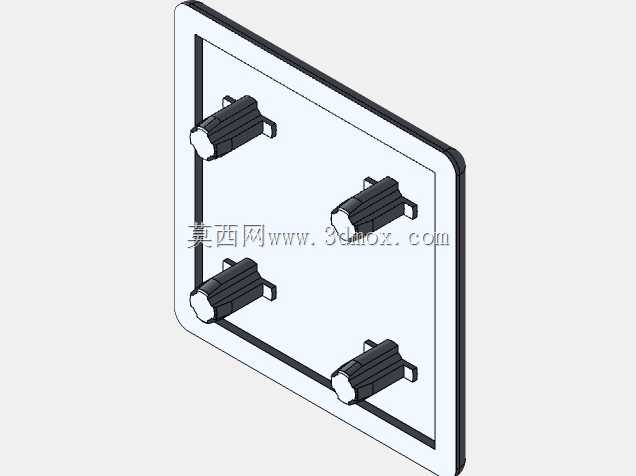

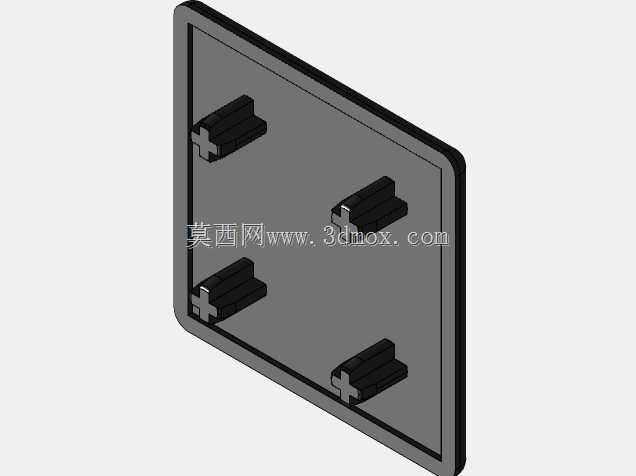

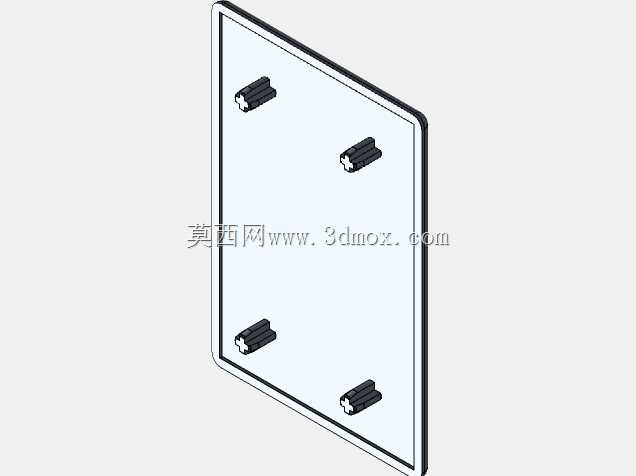

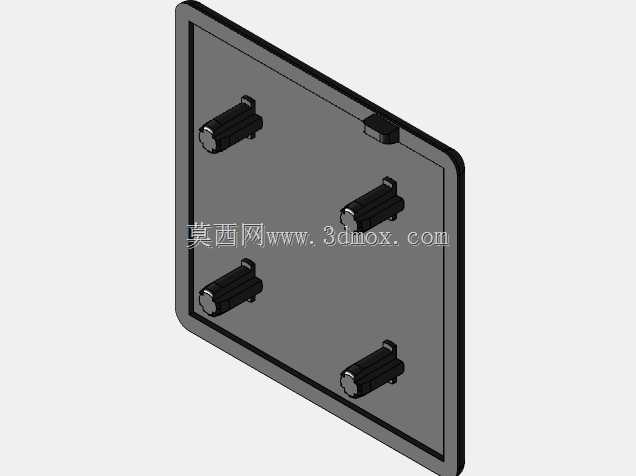

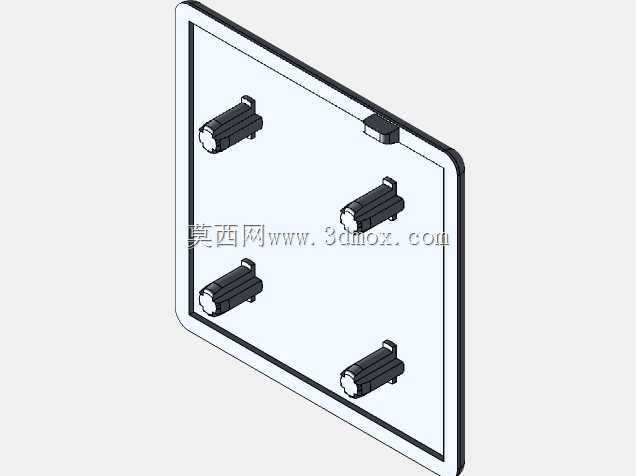

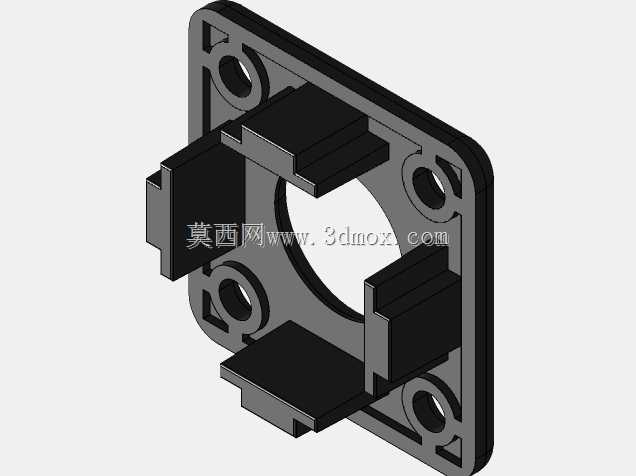

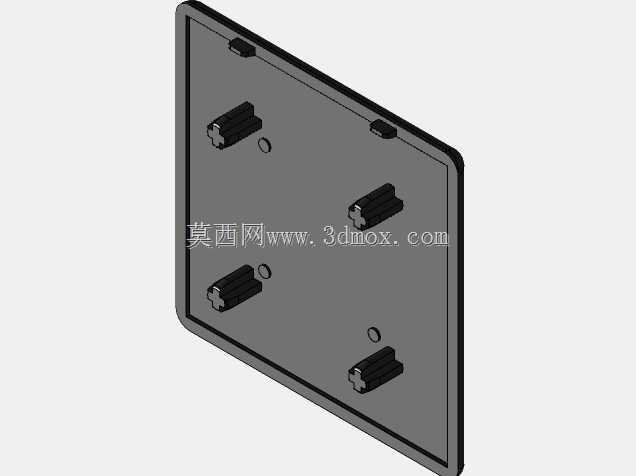

　　从结构形态看，该封堵件由一块方形盖板和四个弹性卡爪组成。盖板外轮廓与对应铝型材的外截面保持一致，边缘带有轻微倒角，安装后可与型材外表面形成连续、平整的视觉过渡，不会出现突兀的台阶或缝隙。四个卡爪沿盖板内侧对称布置，位置与铝型材型腔的内部支撑筋相对应，卡爪外侧带有止退凸缘，压入型腔后可依靠自身弹性变形卡在型材内壁上，不需要额外螺丝、粘接剂或焊接工序，徒手或借助橡胶锤即可完成装配，后期拆改时也能通过薄片工具撬动盖板边缘取出，重复利用率较高。

　　设计这类端盖时，首先要处理的是安装边界与配合公差。卡爪的张开尺寸必须略大于型材型腔的有效净宽，过盈量过小会导致封堵松动、运输或振动中脱落；过盈量过大则会使压入力急剧上升，甚至造成卡爪断裂或型材局部变形。盖板厚度也要兼顾刚性与外观：太薄会在按压时出现凹陷，长期使用后边缘翘曲；太厚则会增加材料消耗，并使端面突出过多，影响框架拼接时的贴合度。卡爪根部通常设置圆角过渡，以降低应力集中，在反复拆装场景下延缓疲劳裂纹的产生。

　　在实际设备布局中，这类端盖并不只是装饰件。对于需要在型材型腔内部走线的设备，端面封堵可以限制线束在槽口处的窜动，配合扎带或线卡形成更规整的走线通道；对于有洁净要求的检测工位或包装设备，封闭端面能够减少卫生死角，避免灰尘、料渣在型腔内积聚；而在有人机交互的操作台周边，圆润的盖板边缘能显著降低磕碰伤害，符合设备安全防护的基本要求。

　　尺寸链方面，盖板边长需要严格匹配所选铝型材的外截面系列，卡爪中心距则要依据型腔内部宽度确定。安装时只需保证型材切口平整、无明显毛刺，将四个卡爪对准型腔开口均匀施压，听到卡入声后检查盖板四周是否完全贴平即可。若框架端面需要与板件、地脚或连接座贴合，端盖不能侵占外部安装面，因此盖板外形通常控制在型材外轮廓以内，倒角方向也朝向外侧，避免与相邻钣金件或亚克力板发生干涉。

　　从建模角度看，这类零件虽然结构不复杂，但对装配关系的表达要求细致。盖板平面、卡爪对称度、止退凸缘高度以及根部圆角都需要准确还原，以便在虚拟装配中验证压入行程和与型材内壁的接触状态。对于系列化设备开发，还可以把型材外截面、型腔宽度、卡爪厚度等参数设为变量，通过参数化模型快速生成不同规格的端盖，减少重复建模工作量。

　　在材料选择上，这类封堵件多采用具有一定韧性和耐磨性的工程塑料，既能提供卡爪所需的弹性，又能耐受车间常见的油污、清洗剂和温度变化。表面通常做哑光处理，以减少光线反射，并与工业铝型材的阳极氧化外观相协调。对于有防静电要求的电子组装工位，也可选用抗静电材料版本，避免端盖表面积累静电损伤敏感元件。

　　综合来看，这套端盖封堵组件解决的是铝型材框架末端最常见、却最容易被忽视的细节问题。它通过卡扣式结构实现免工具快速安装，以对称卡爪保证连接可靠，以平整盖板提升整体安全性与整洁度。在进行机架设计、防护改造或设备维护时，准确核对型材截面与型腔尺寸，选用匹配的端盖，能够让框架在长期使用中保持稳定、安全和规整的状态。
