工业铝型材06B-20截面结构设计

　　这款06B-20截面铝型材主要面向轻载设备框架、检测工装台架、小型输送线侧梁以及传感器安装支架等场景。在实际产线布局中，这类型材常被用来搭建视觉检测工位的支撑骨架、桌面自动化设备的立柱横梁，或作为电气元件、光电开关、拖链和小型执行机构的安装基体。其优势在于截面封闭性较好，槽口布局兼顾侧向装夹与端面连接，能够在不进行大量焊接加工的情况下完成快速拼装。

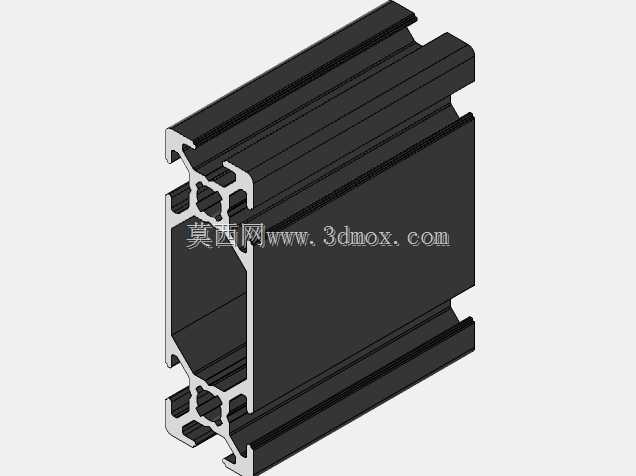

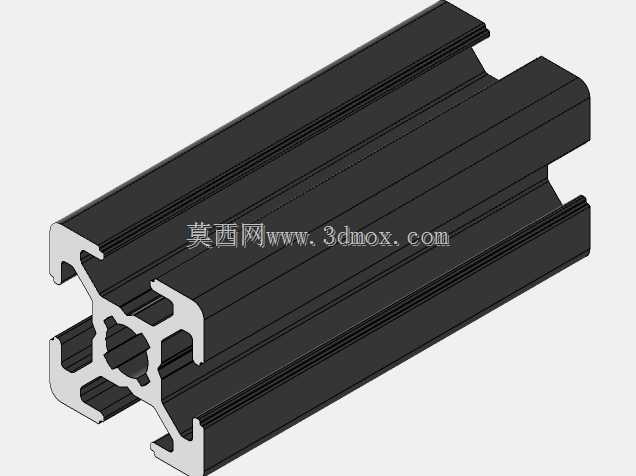

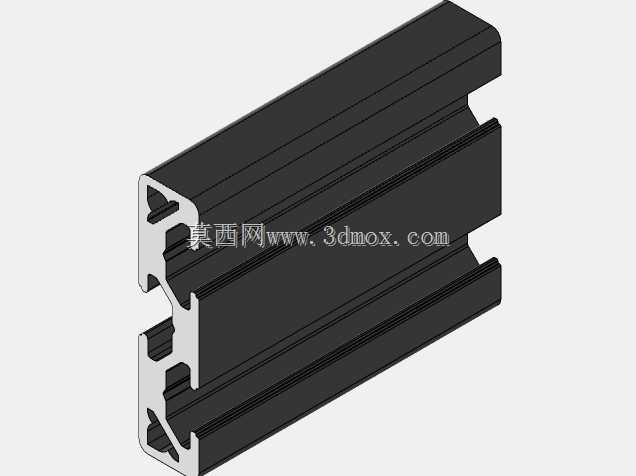

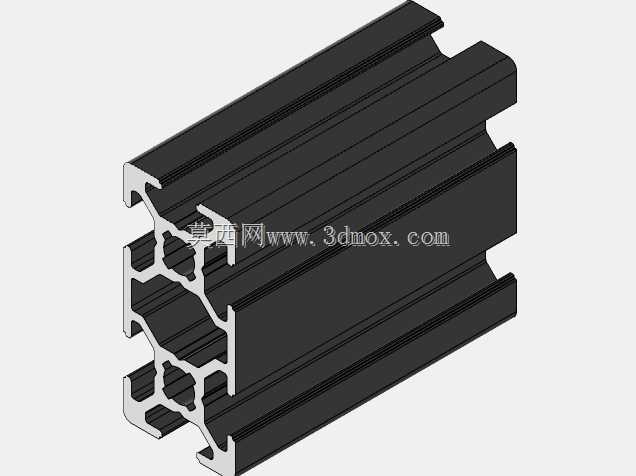

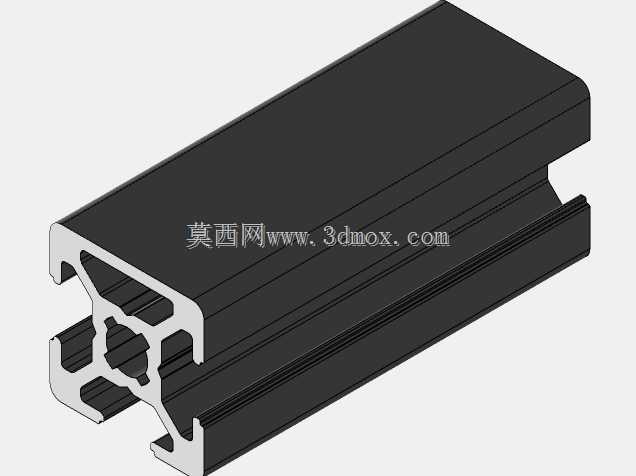

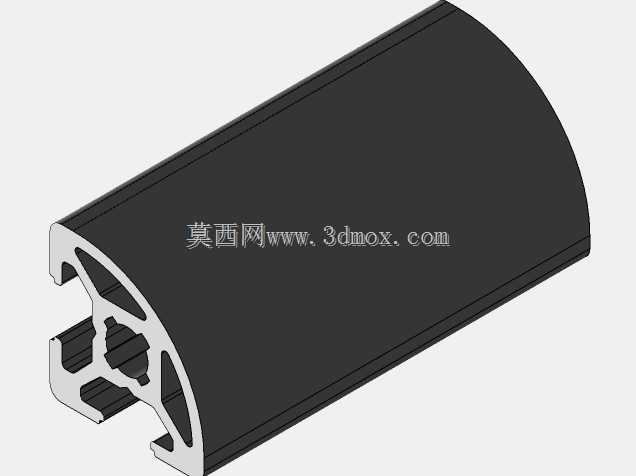

　　从截面形态看，型材中部设置了近似中心对称的空腔结构，四周分布多条T型槽。中心空腔承担主要抗弯与抗扭载荷，外壁的加强筋将槽口与主腔体连接起来，使螺母在槽内滑动时受力能够传递到整体截面，而不是集中在薄壁边缘。四个方向的槽位让同一件型材既可作为横梁，也可作为立柱使用，减少备件种类。对于需要频繁调整安装位置的检测装置、管路夹和线缆固定座，这种槽式结构比焊接钢框架更便于后期改型。

　　设计这类型材时，首先要平衡壁厚、惯量和挤出工艺。外壁过薄会导致槽口受力后张开，螺栓锁紧时产生局部塌陷；壁厚过大则增加自重和材料消耗，也会提高挤压成型难度。该截面在槽底、槽口和中心筋交汇处采用了圆弧过渡，既降低应力集中，也有利于金属在模具中的流动。端部连接通常配合角件、滑块螺母和弹性螺母使用，因此槽道内部尺寸需要保证螺母顺畅滑入，同时在锁紧后不能发生明显转动。

　　在选型校核中，不能只看外观尺寸，还要关注截面惯性矩、扭转刚度以及连接节点的滑移量。作为水平横梁使用时，若跨距较大，应根据负载位置核算挠度；作为竖直立柱使用时，需结合脚座或端面连接板检查倾覆稳定性。多根型材拼接成框架后，整体刚性不仅取决于单件截面，也受角件规格、螺栓预紧力和加工端面平整度影响。若框架上安装有振动源或运动模组，应在关键节点增加内置连接件或加强角码，避免长期运行后出现松动。

　　安装边界方面，这类型材的外轮廓适合按标准模数进行阵列布置，槽口可直接容纳标准紧固件。侧板、门板、亚克力防护罩和钣金件通常通过槽内螺母与型材连接，无需在型材主体上额外钻孔。需要与加工件配合时，可在端面攻丝或使用端面连接板，将载荷传递到中心腔体周围的实体区域。若用于导轨安装，应保证安装面直线度，并在锁紧螺钉时按顺序分次紧固，防止型材因局部压紧而产生弯曲。

　　三维建模时，应优先采用草图驱动的方式建立截面，再沿长度方向拉伸。槽口、倒角、内筋和中心孔需要保持对称约束，便于后续派生不同长度或相近规格。装配模型中应预留螺母、螺栓头和角件的运动空间，避免在干涉状态下出工程图。对于框架类设计，可将型材作为标准库零件调用，通过裁切长度和配置管理提高复用效率。这样建立的数字模型既能用于结构评审，也能直接指导下料、钻孔和装配顺序规划。
