40系列国标槽8工业铝型材截面结构

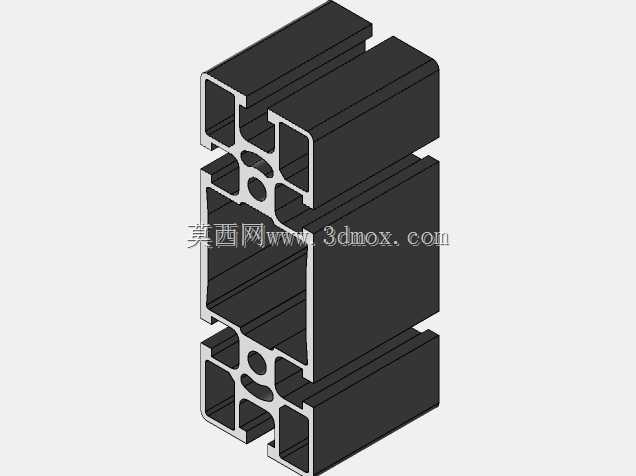

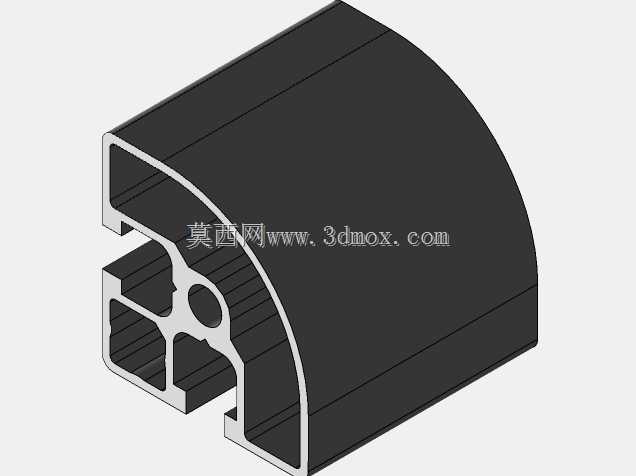

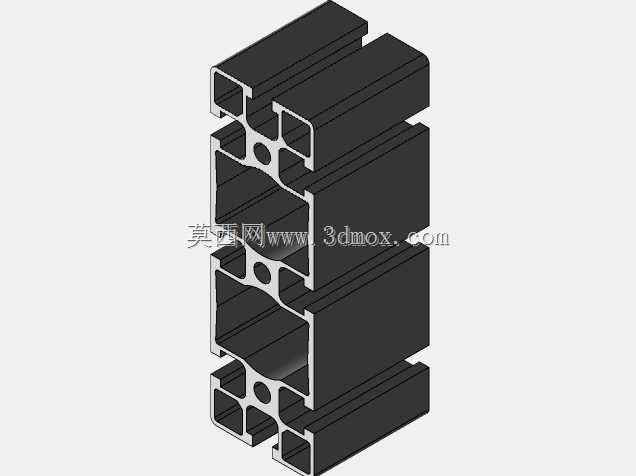

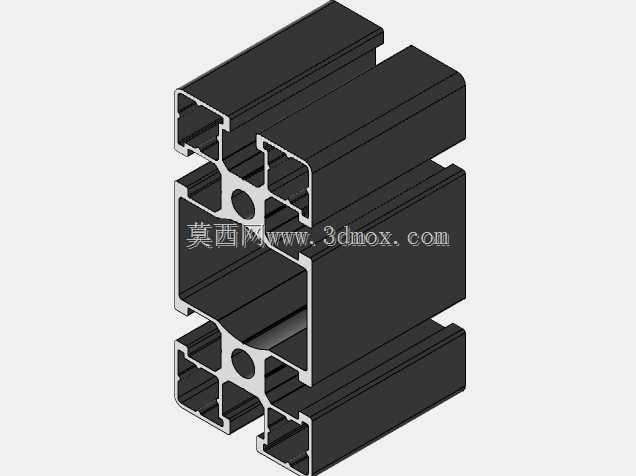

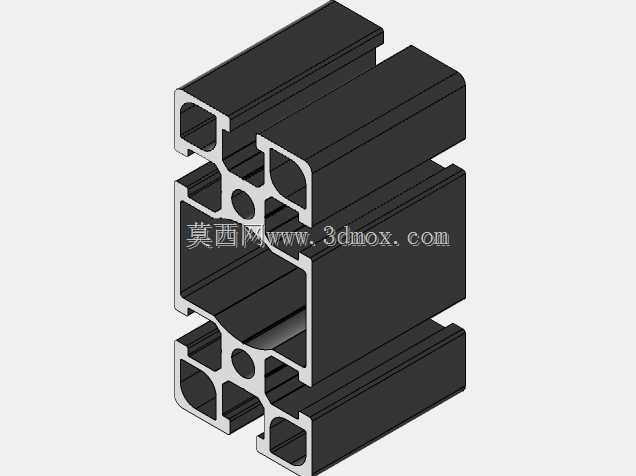

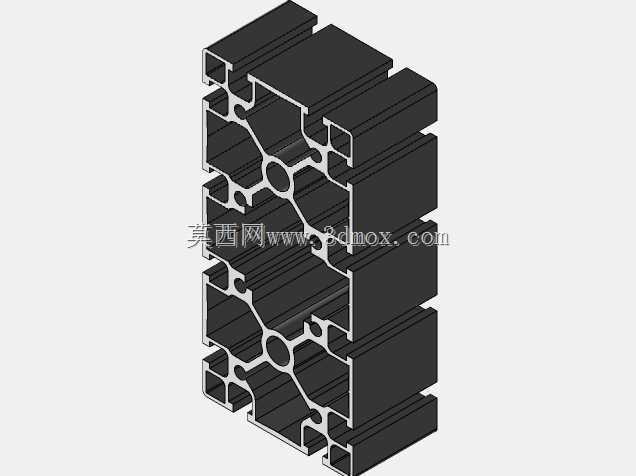

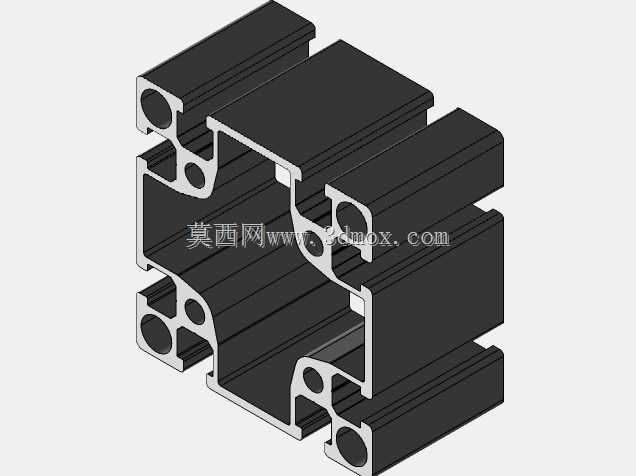

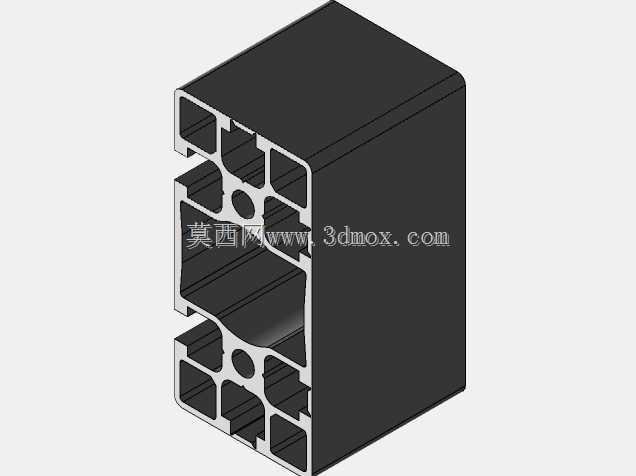

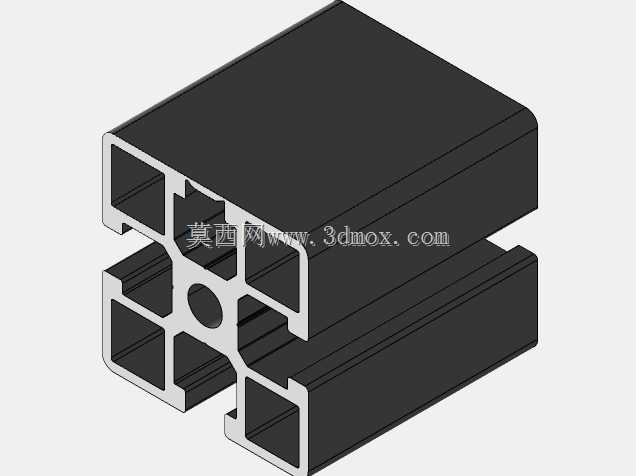

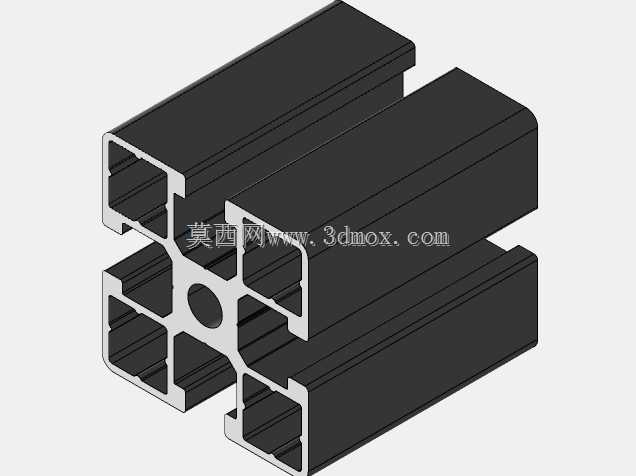

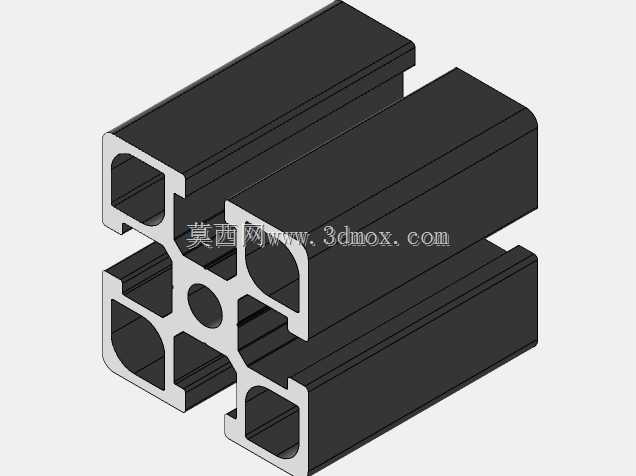

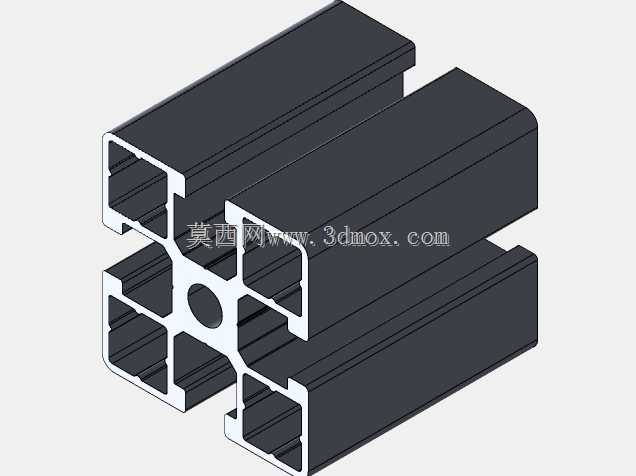

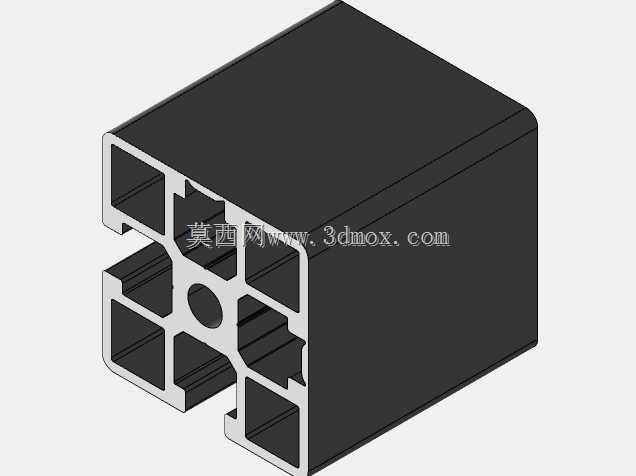

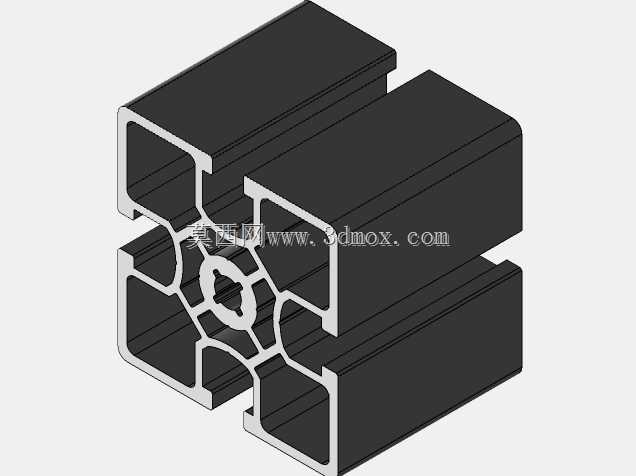

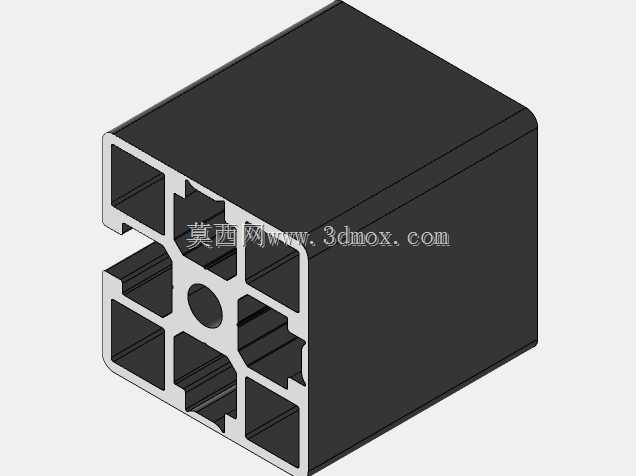

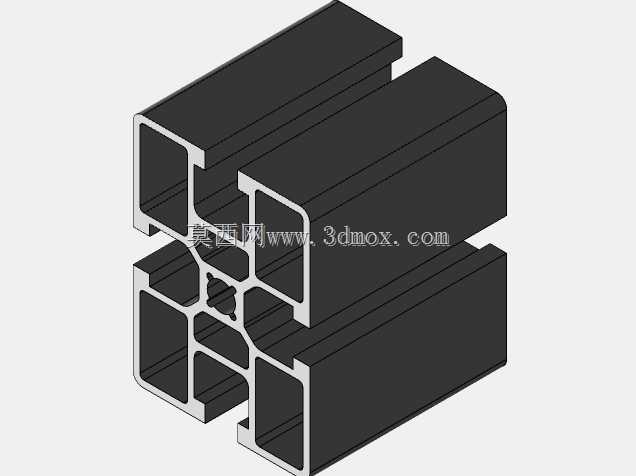

　　该截面属于40系列槽宽8mm的常见工业铝型材，外轮廓为40mm×40mm正方形，四周对称开设T型安装槽，中心区域布置主安装孔，四角与筋板形成多腔体结构。这类型材在自动化设备、输送线、检测台、防护围栏、工作台和小型机架中使用频率很高，原因在于它兼顾了抗弯刚度、连接便利性和后期改造成本。

　　从实际选型角度看，40×40规格属于中型框架材料，既不像20系列那样只适合轻载护板或小型治具，也不像60、80系列那样偏重、占用空间。它常用于单根立柱、横梁、水平支撑和设备底座边框。在立式机架中，型材承受上部机构自重、振动和侧向推力；在水平跨度较大的横梁上，关注点则转为挠度控制。多腔体闭合截面能够提高惯性矩，使材料在不显著增加重量的情况下获得较好的抗弯、抗扭表现。

　　中心孔的作用并不只是减重。它可以作为跨接件、紧固件或内部走线的通道，在某些连续框架中也能用于穿入拉杆，提高长框架的整体拉紧效果。四周T槽则承担外部连接功能，滑块螺母、T型螺栓、弹性螺母均可置入槽内，沿槽长方向调整位置。这种设计让装配不再完全依赖端面攻丝，面板、铰链、门吸、传感器支架、线槽、拖链支撑板等附件都能在任意位置固定。

　　截面壁厚和筋板布置需要结合挤压工艺与受力需求理解。铝型材不是实心钢件，其优势来自薄壁加筋的空间布局。外壁承担接触和局部连接，内部筋板把截面分成若干封闭腔，抑制受压时的局部失稳。槽口两侧的凸起边是螺母受力的关键部位，槽口宽度、槽底宽度和肩部厚度直接决定连接点的抗滑移和抗剥离能力。若槽口过薄，强力锁紧时容易出现局部变形；若整体壁厚过大，则会增加材料消耗和挤压难度。

　　在三维建模时，不能只画出外形方块和四条槽。完整表达应包括外轮廓、槽腔、中心孔、过渡圆角和端部基准面。草图需要保持对称约束，避免后续修改规格时截面失真。拉伸长度可按项目需要参数化，端部加工特征如钻孔、铣平、攻丝应在装配环境中结合连接板位置确定。对于需要出工程图的场景，截面重心、惯性矩和槽中心线位置应明确标注，因为这些数据会影响强度校核和附件安装。

　　安装边界方面，单根型材的理论截面尺寸为40mm×40mm，但装配后外形会因连接件而变化。直角支架、角槽连接件、内置连接件会在端面或侧面占用空间；门板、亚克力板、钣金封板安装后也会超出型材表面。布置设备外形时，不能只按40mm网格推算，还要预留螺栓头、螺母、调节脚杯、脚轮安装板和门铰链的活动空间。若型材用于移动设备底座，底部脚轮安装孔通常需要在端面加工，中心孔与槽位应避开螺栓穿透区域。

　　连接方式的选择取决于载荷性质。轻载护罩可采用角件快速连接；受冲击或反复振动的机架宜采用内置连接件加端面攻丝，必要时加装定位销；长台面框架可在型材槽内放入弹性螺母，通过预置螺母减少后期拆装难度。需要注意的是，铝型材连接的刚性不只取决于型材本身，也与连接件形式、螺栓预紧力和端面加工精度有关。端面切割不垂直会使框架累积误差扩大，因此批量下料时应控制锯切垂直度和去毛刺质量。

　　在设备布局中，这种型材还常与30系列、45系列混用。40系列可作为主框架，30系列用于护网或轻型门架，45系列用于重载横梁。不同系列之间通过专用连接板过渡，T槽螺母的规格必须与槽宽匹配。槽宽8mm的型材通常适配M6或M8紧固件，具体取决于螺母形式和受力等级。若在槽内安装传感器支架，应考虑槽内螺母滑动距离，避免安装点被内部筋板阻挡。

　　从维护角度看，铝型材框架的优势在于可拆卸和重复利用。设备改造时，原有面板和支架可以沿槽重新定位，不需要大量焊接和重新涂装。但这也要求设计初期保留足够的槽道空间，不能把所有槽位都用封条填满。对于需要走线的设备，外侧槽可安装PVC线槽，内部腔体可穿少量电缆；若有油污或切削液环境，则应选用合适的端盖和封板，减少切屑进入槽内影响螺母装配。

　　总体而言，该截面不是简单的方形杆件，而是一种把结构承载、附件连接、走线和模块化装配集成在一起的基础构件。理解其槽腔、筋板、中心孔和安装边界，才能在机架设计中合理选型，避免只按外观拼装而忽视刚度、连接和维护空间。
