工业铝型材05E-20截面三维结构设计

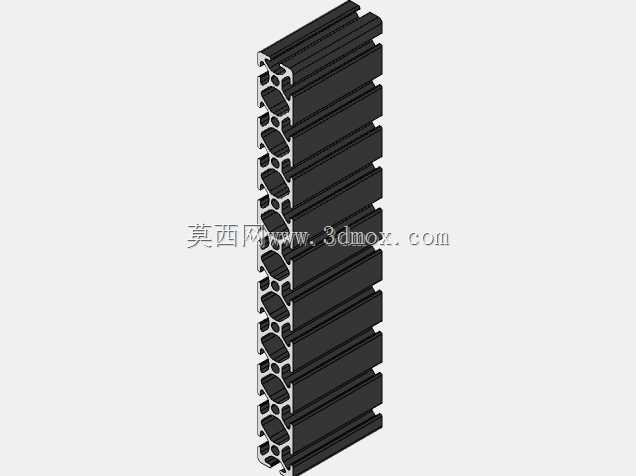

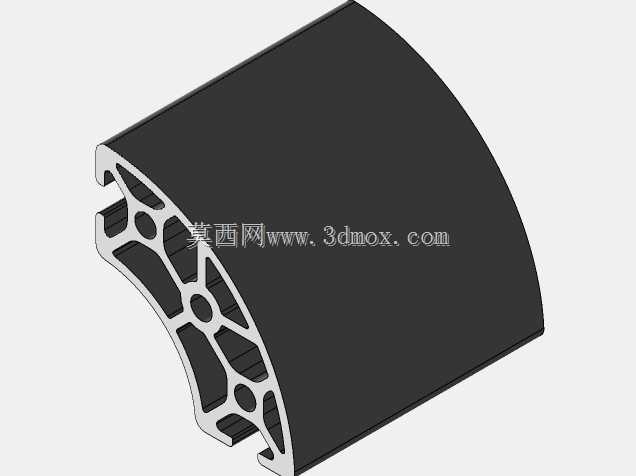

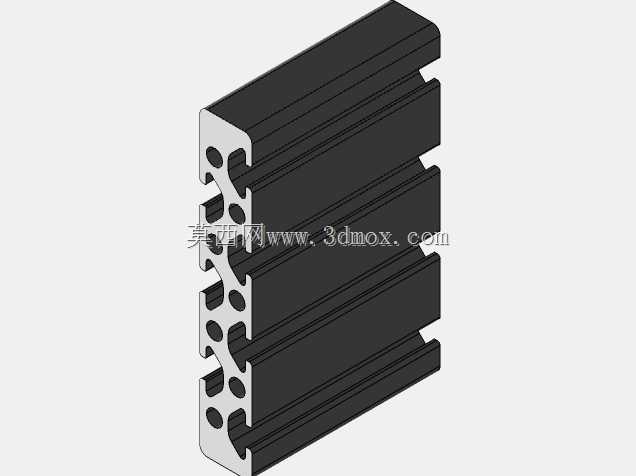

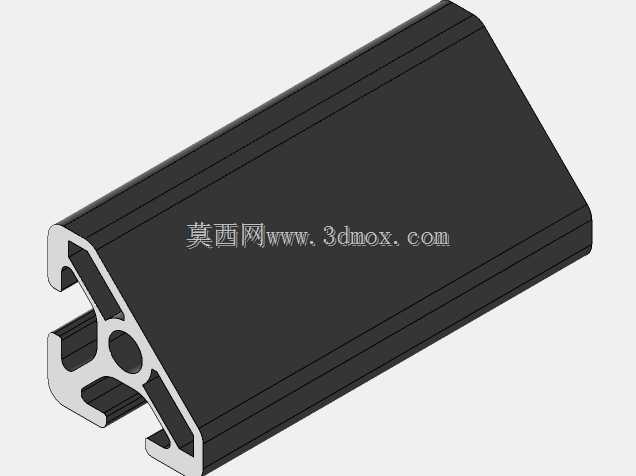

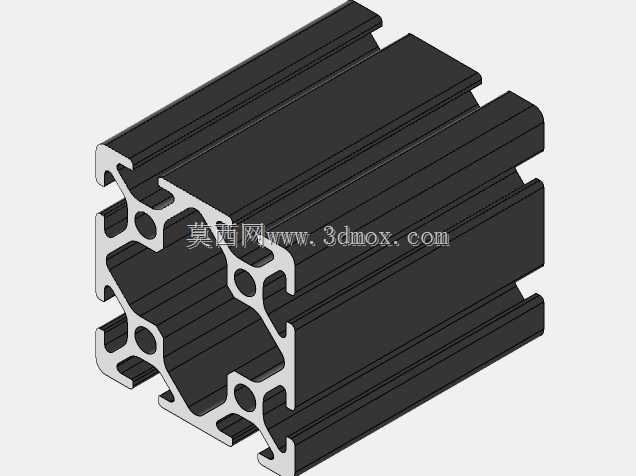

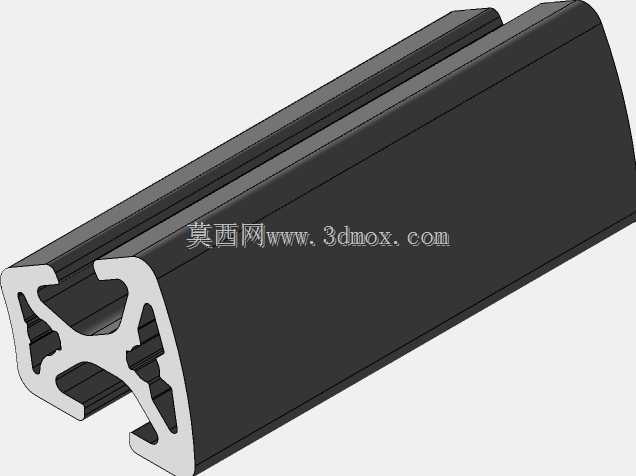

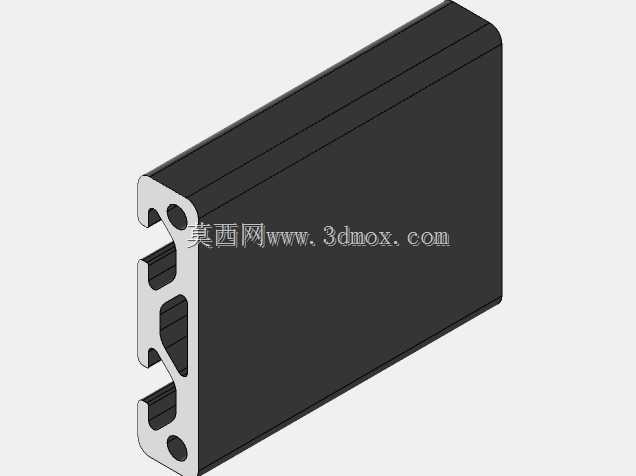

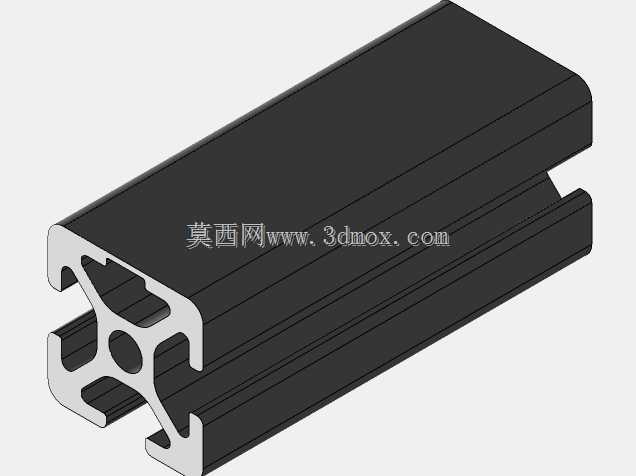

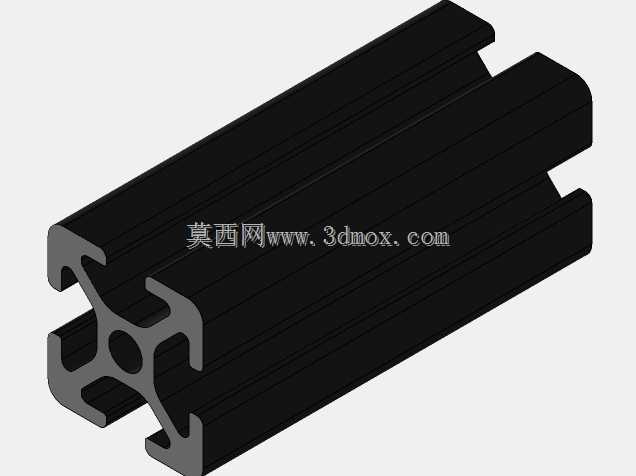

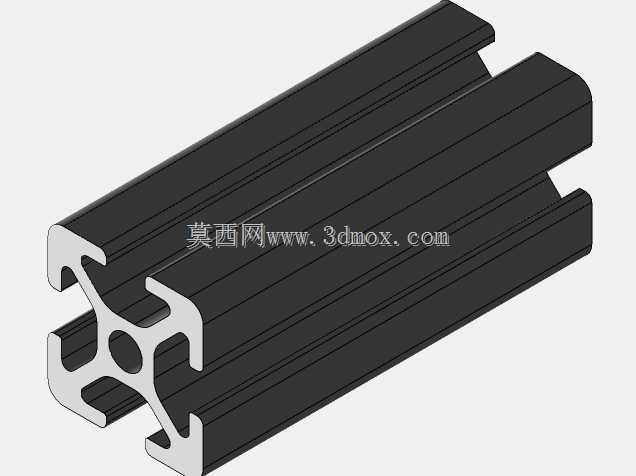

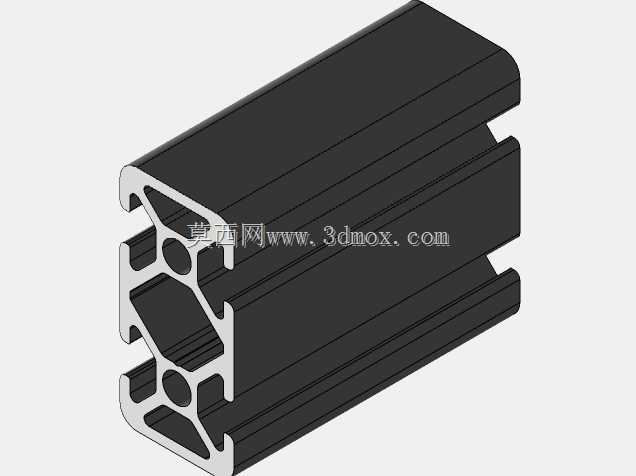

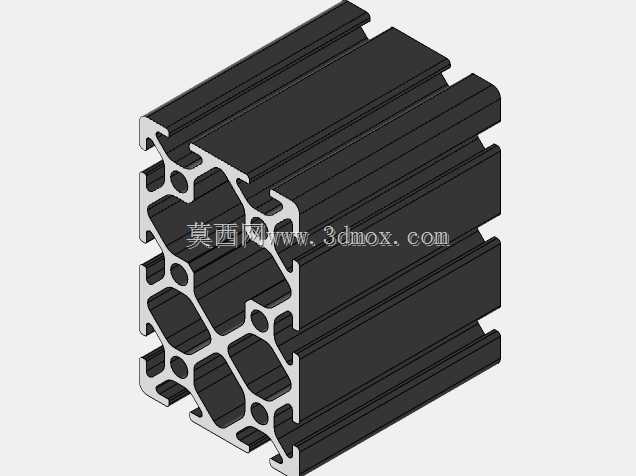

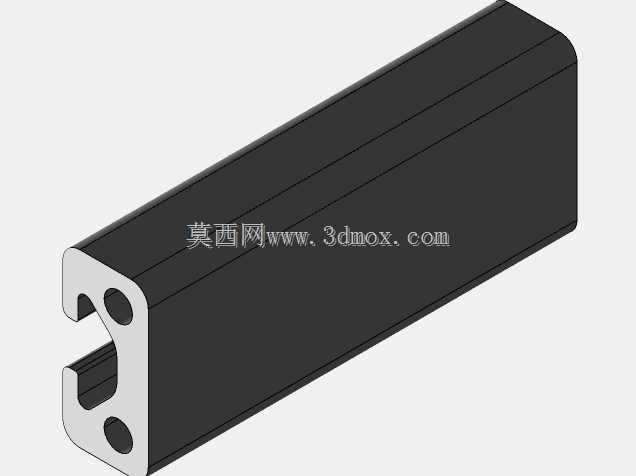

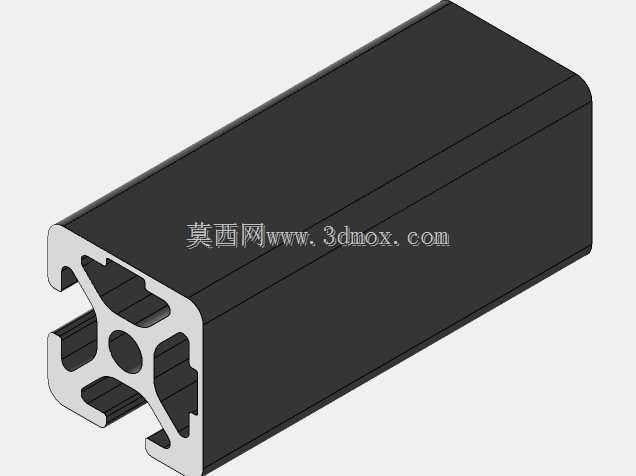

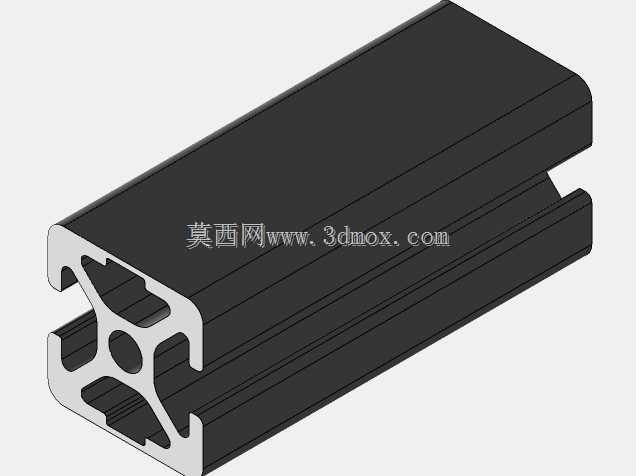

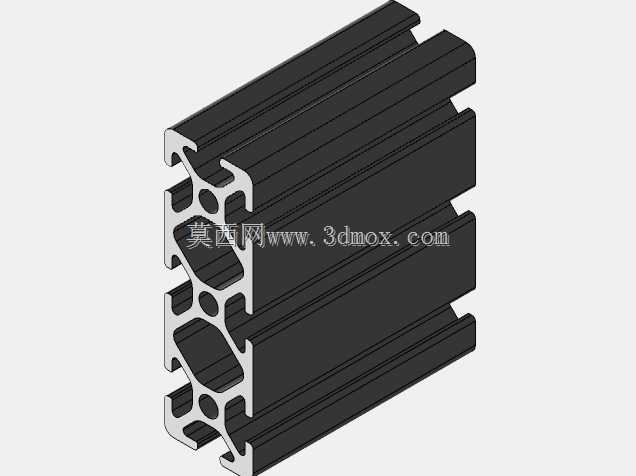

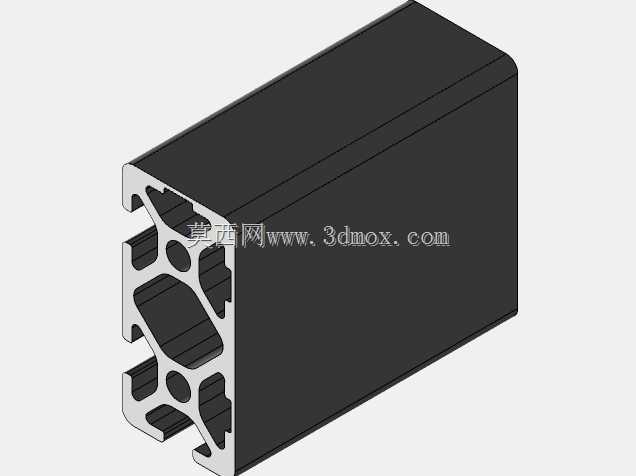

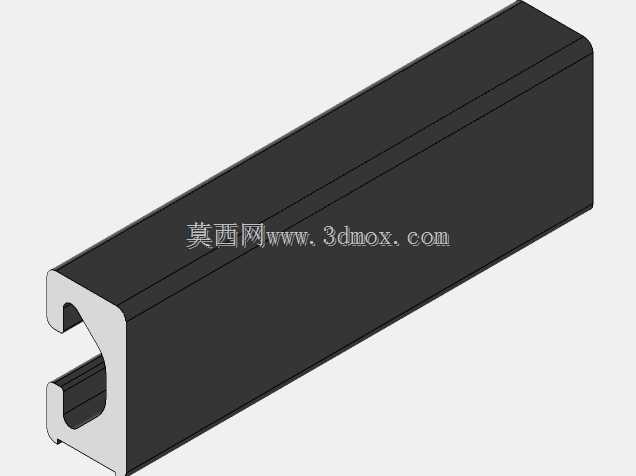

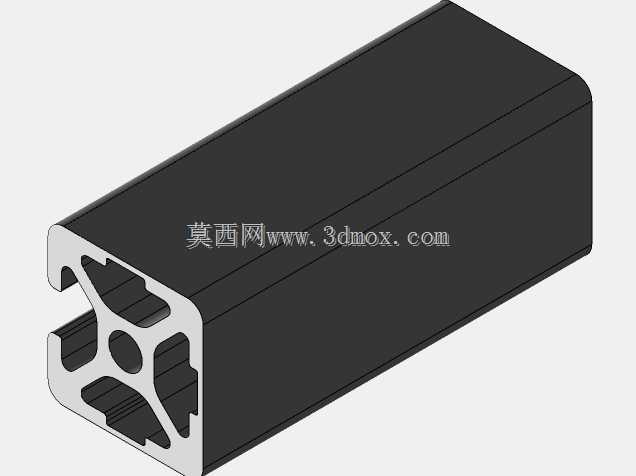

　　这款05E系列铝型材采用中心圆孔与四向开放槽口组合的截面形式，适合在轻载自动化设备、检测台架、小型防护围栏以及传感器安装支架中作为基础承力杆件使用。型材沿长度方向连续挤出，槽道用于嵌入螺母、滑块或紧固件，中心孔既可作为减重结构，也可在需要时穿入螺杆、拉杆或线缆，使框架装配更加整洁。

　　从实际选型角度看，这类型材最常见的使用方式不是单独承受大弯矩，而是通过多根杆件组成平面框架或空间桁架。四周槽口方向明确，能够在X、Y两个主轴方向快速安装连接板、角件、脚杯、铰链和面板，因此在电子装配工位、实验装置、视觉检测支架、3D打印机架、输送线侧边护栏等场景中具有较高复用率。由于截面尺寸属于20系列轻型规格，它更适合承担静态支撑、定位导向和外围防护任务；若用于悬臂较长或冲击载荷明显的部位，应配合加厚角件、内置连接件或增加斜撑，避免节点处出现松动。

　　截面设计的重点在于槽腔与壁厚的平衡。外侧燕尾槽或T形槽的轮廓需要兼顾螺母装入便利性和咬合面积，槽口边缘不能过薄，否则在反复锁紧后容易产生局部压痕；中心圆孔周围的四条筋板将载荷传递到外缘，使型材在扭转和弯曲时保持较好的整体性。端部通常可采用端盖封闭，也可通过端面攻丝、安装脚座或连接板实现与地面、台面及其他型材的连接。若需要在型材上滑动安装传感器、滑块或小型直线运动部件，槽道直线度和表面氧化质量会直接影响运动平顺性。

　　建模时应优先建立完整截面草图，再沿长度方向拉伸，槽口、圆角、中心孔和加强筋必须保持几何连续。截面中所有圆角不宜随意简化，因为挤出型材的拐角圆角会影响应力分布和后续数控加工的刀具路径。对于需要开孔、铣槽或切断的位置，应在装配环境中参考相邻件边界进行切除，避免单独修改原始型材导致规格库混乱。长度方向可按设备布局设定，但端部连接孔距槽口中心的尺寸应保持统一，这样同一批角件和紧固件才能互换。

　　安装边界方面，型材外侧槽口需要预留螺母滑入空间，侧面与板材、门板或亚克力防护板之间应留出垫片和压条位置。若采用内置连接件，端部加工深度和孔径必须与连接件匹配；若采用外置角件，则要检查螺栓头、螺母与相邻型材是否干涉。中心孔穿线时应在端部加装护线套，防止锐边划伤线缆。多根型材拼接成框架后，底脚位置应结合调平脚杯或脚轮安装板统一规划，确保受力点落在筋板或端面连接区域，而不是悬空的薄壁上。

　　在设备开发流程中，这类铝型材的价值体现在快速搭建和后期调整。设计人员可以先根据功能区域划分主框架，再利用标准槽道安装电气元件、传感器支架、拖链和防护门，而不必为每个支架单独焊接加工。与焊接钢框架相比，铝型材框架质量更轻、修改更方便，但节点刚度依赖连接件，因此重载部位需要通过增加跨距支撑、选用高强度角件或局部钢板补强来控制变形。理解截面受力路径、槽口连接方式和装配预留空间，才能把这种标准型材用得既可靠又经济。
