4545轻型工业铝型材截面结构

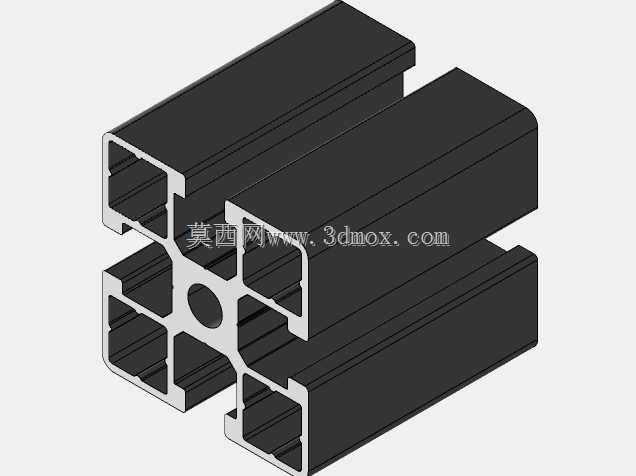

　　该截面为45系列轻型工业铝型材，外轮廓控制在45mm×45mm，适用于对截面占用、自重与成本较敏感的框架类结构。从端面看，型材采用四槽口布置，四个方向均预留标准槽道，便于在装配阶段沿任意正交方向接入连接件、面板、铰链、门吸或紧固件，减少现场二次加工。中心区域设置贯通圆孔，可用于定位销、拉杆、内装支撑件或走线辅助；周围多腔结构在保证扭转刚度的同时降低材料用量，壁厚与筋位过渡适合常规挤压工艺。

　　在自动化产线中，这类型材常用于检测台、小型设备护罩、物料架、传感器安装立梁、桌面型工装以及轻型输送线侧框。相比4040规格，4545在视觉上更稳重，螺栓连接区域更宽裕；相比重型45系列，其截面更轻，适合跨度不大、载荷以静态或低冲击为主的场景。实际选型时，不能只看截面外形，还要结合立柱高度、横梁跨度、紧固方式和受力方向判断挠度。若用于悬臂操作盒支架、视觉相机安装梁或频繁振动的工位，应优先核算槽口连接滑移、中心孔补强以及端面加工后的局部强度。

　　设计思路上，四个外槽承担外部附件连接，内部空腔承担抗弯抗扭，中心圆孔则提供额外的装配自由度。槽口宽度与螺母、T型螺栓匹配后，可实现无焊接装配；端面可按需要攻丝、加工沉孔或安装端盖。需要注意的是，轻型截面的筋厚决定了它不适合作为高负载主梁，若设备存在人员倚靠、工件冲击或张紧机构反力，应在关键节点加入角件、内置连接件或加厚连接板，而不是单纯依赖螺栓预紧。

　　安装边界方面，型材外宽为45mm，相邻型材并排布置时应预留槽道螺母放入空间；若外侧安装钣金或亚克力板，板边与槽底距离需根据封条厚度和紧固件头部高度确定。中心孔可作为辅助定位，但不应默认等同于高强度连接孔，穿入长拉杆时需核对孔径与杆径间隙。对于需要走线的设备，可利用中部空腔收纳细径线缆，但在折弯半径、维护抽拉和隔尘要求较高的场合，仍建议配合独立线槽。

　　建模时应重点还原外轮廓、槽口形状、内腔筋位、中心孔以及各圆角过渡，这些特征直接影响后续切割长度、端面加工、连接件干涉检查和整机组装。将该型材放入设备总装后，可快速搭建框架骨架，并在槽道上布置脚轮、调平座、门板、传感器支架和防护罩，使结构方案在早期就能评估空间占用与维护可达性。
