4040铝型材端封嵌入式连接构件

　　在自动化机架、设备护罩、流水线工位台的搭建过程中，40系列铝型材的端面处理往往决定整台设备的外观完整度与操作安全性。裸露的型材槽口容易积存切屑、冷却液和灰尘，边缘的锐边也会在人员靠近、维护走线时造成刮擦；同时，开放的端面会让型材内部腔体成为杂物进入的通道，长期使用后内部积尘难以清理。这个构件正是针对40×40规格铝型材的端面封闭与内嵌连接而设计，它把端盖的遮挡功能和定位块的装配功能合并在同一零件上，减少了额外支架的数量。

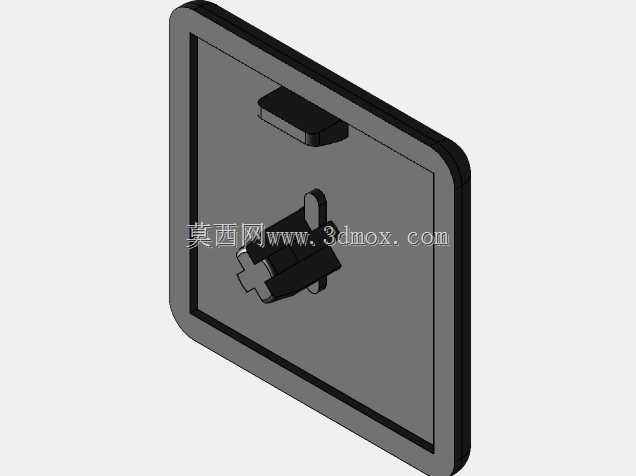

　　从结构上看，零件主体是一块贴合型材外轮廓的方形封板，边缘带有轻微倒角，安装后能够覆盖型材端面的大部分区域，形成连续、平整的视觉面。封板内侧伸出十字形或T形的凸台，其尺寸对应40型材中心槽道的内部宽度，插入后可沿槽腔方向定位，防止封板在平面内窜动。凸台上方还设置了一个带斜面的卡扣位，装配时顺着槽口推入，卡扣越过槽壁后回弹卡紧，不需要在型材上额外钻孔或攻丝。这种无紧固件的安装方式适合现场快速组装，也避免了螺钉头外露造成的积尘点。

　　设计这类构件时，首先要控制的是插入边界。凸台的外形必须小于型材槽腔的最小实测尺寸，同时又要保留足够的过盈或弹性变形量，保证推入后不松动。封板外缘则要略小于型材外轮廓，避免因型材切割斜口、毛刺或挤压公差导致盖板无法贴平。图中封板四周保留的窄边，就是为了吸收型材端面的平面度误差；边缘圆角则对应铝型材外角的圆弧，使装配后缝隙均匀。卡扣的斜面角度需要兼顾插入力和拔出阻力：角度过小会导致装配困难，角度过大则容易在振动环境下松脱。

　　在设备实际使用中，这类端封构件常见于防护栏立柱底部、检修门框架端面、操作台支脚以及型材走线腔体的端口。当型材内部用于穿设传感器线缆或气管时，端盖可以限制线缆在槽内晃动，并在一定程度上阻挡焊渣、粉尘进入腔体。对于需要频繁调整的工位器具，这种卡扣式端盖还能反复拆装，维护人员打开后即可放入螺母、调整内置连接件，再重新扣合，不必像胶粘端盖那样一次性破坏。

　　从三维建模角度看，绘制该零件需要先建立40×40型材的参考轮廓，包括外壁厚度、槽宽、槽深和中心腔体尺寸。封板厚度通常根据防护需求和材料收缩率确定，过薄会在按压时产生翘曲，过厚则增加成本并影响外观。凸台部分要做拔模斜度，以适应注塑或3D打印成型；卡扣根部需要加圆角过渡，降低反复拆装时的应力集中。若用于承重部位，还应在凸台内部增加加强筋，把受力从卡扣根部引导到封板主体，避免长期受力后断裂。

　　安装边界方面，该构件占用的是型材端面及槽腔内部空间，不会向外突出过多，因此在多根型材并排拼接时，相邻端盖不会发生干涉。封板表面保持平面，便于后续粘贴设备标签、安全标识或方向标记。若机架需要与板件、亚克力门或钣金护罩连接，这种带中心凸台的端盖还可作为辅助定位基准，让外装板件快速对齐型材中心。

　　选材上，这类零件常采用尼龙、ABS或PP等具备一定韧性的材料，以保证卡扣具备弹性；在有耐温或耐磨要求的场合，也可选用PA66加玻纤。三维建模时应根据材料的收缩率补偿尺寸，尤其是卡扣厚度和凸台宽度，否则试装时会出现插入过紧或间隙过大的问题。对于需要导电释放静电的工位，还可在材料中添加抗静电成分，但结构形式不必改变。

　　总体而言，这个构件不是简单的装饰盖板，而是兼顾端面防护、槽口定位、快速装配和内部走线管理的功能性配件。它的价值体现在细节：让机架端面整洁、安全，同时保留铝型材模块化组装的便利性。结构工程师在选型时，应结合型材截面公差、装配频次、环境粉尘和振动条件核对卡扣与凸台尺寸，而不是只按外观大小选用。
