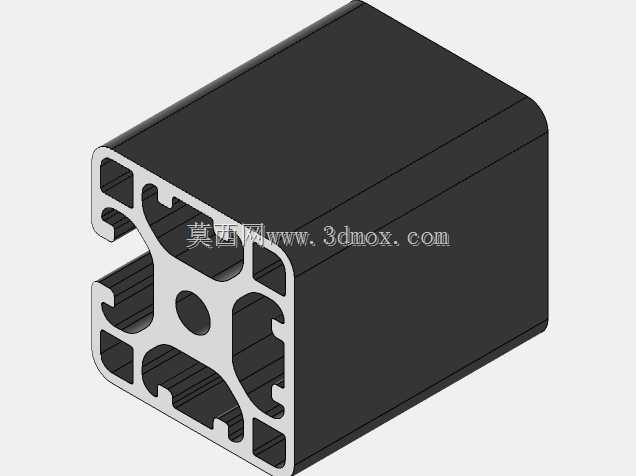

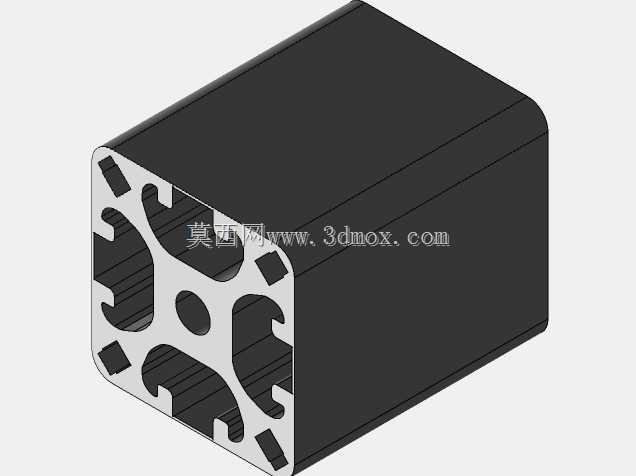

欧标4040双槽工业铝挤型截面结构

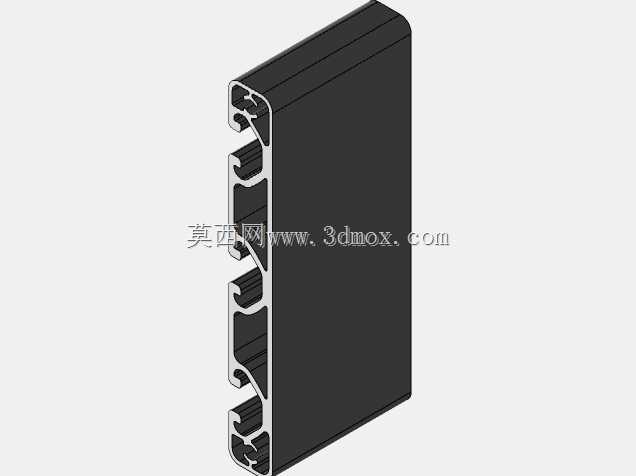

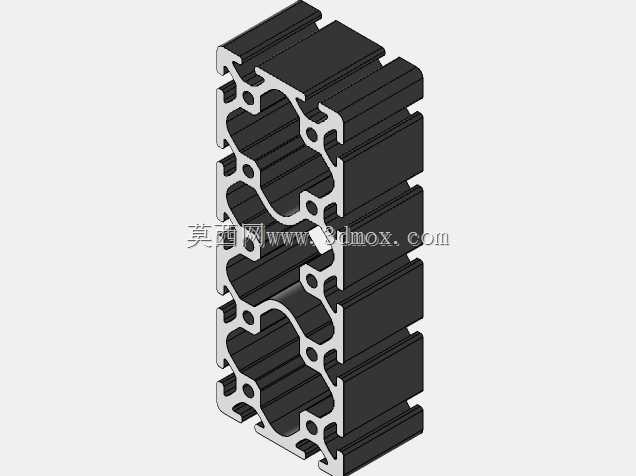

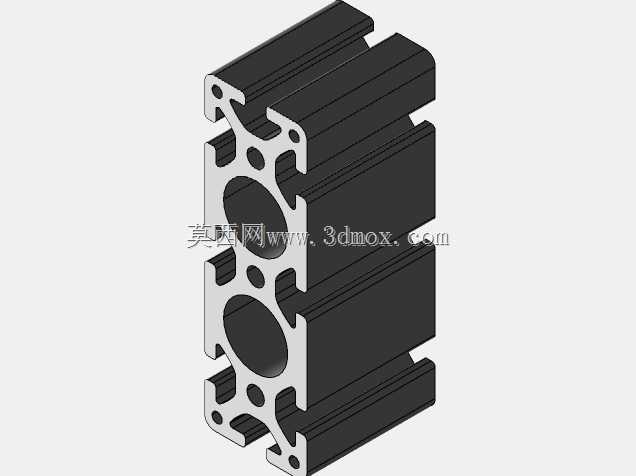

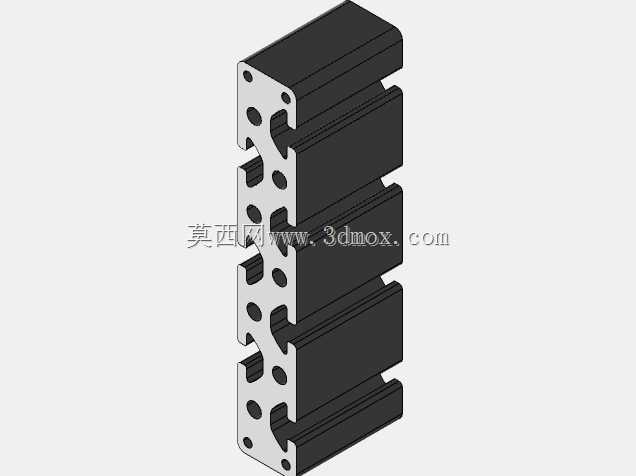

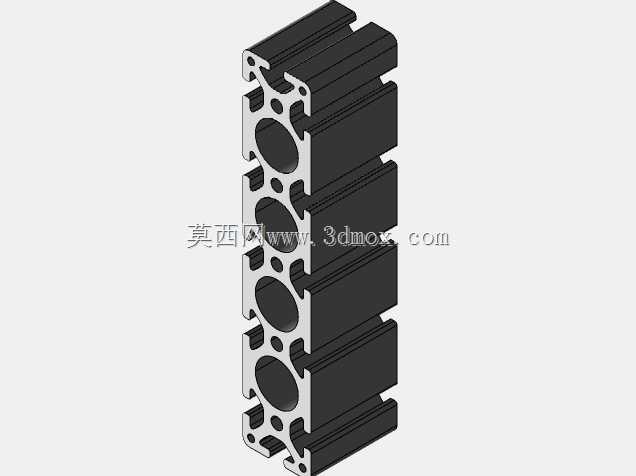

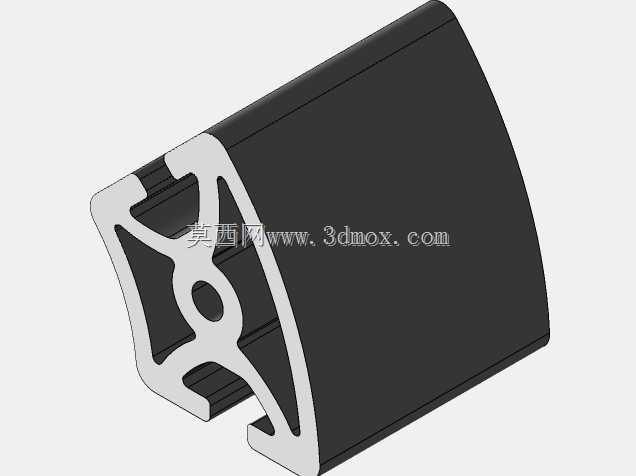

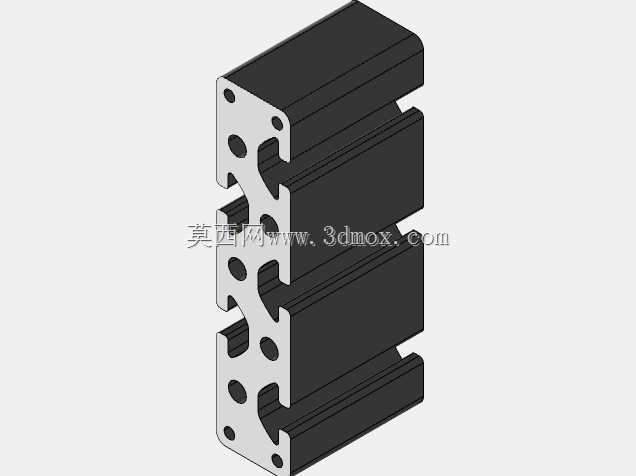

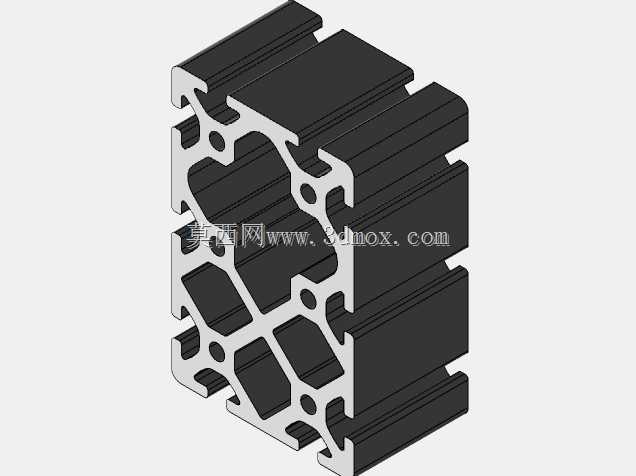

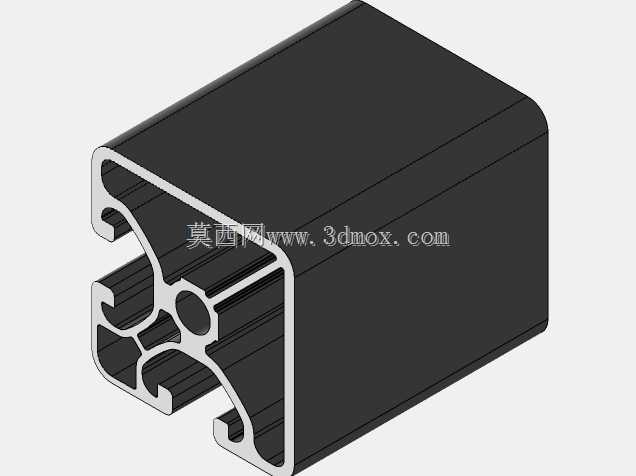

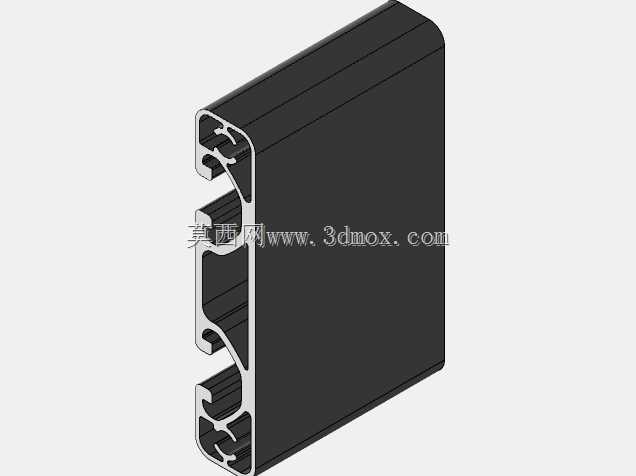

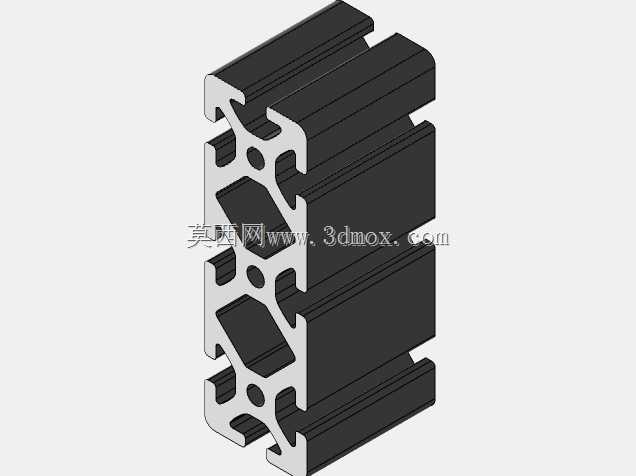

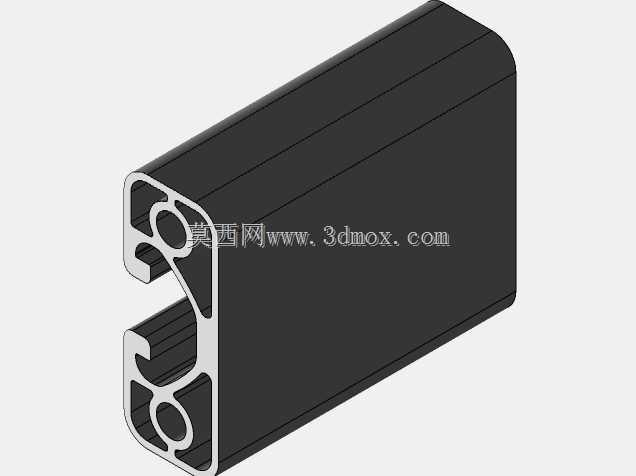

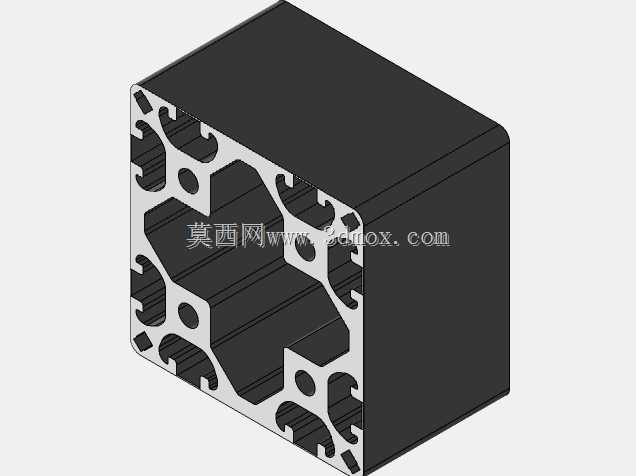

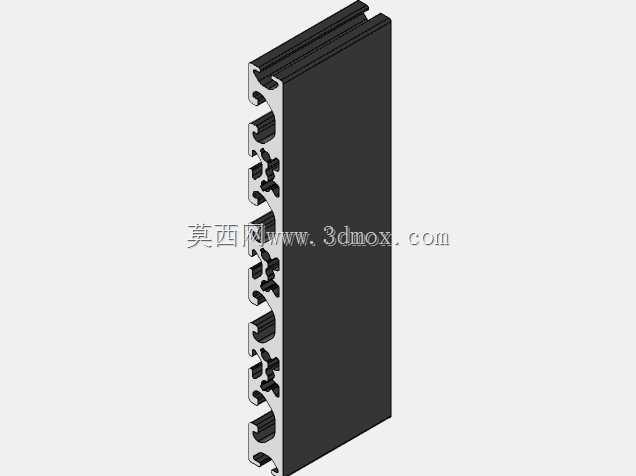

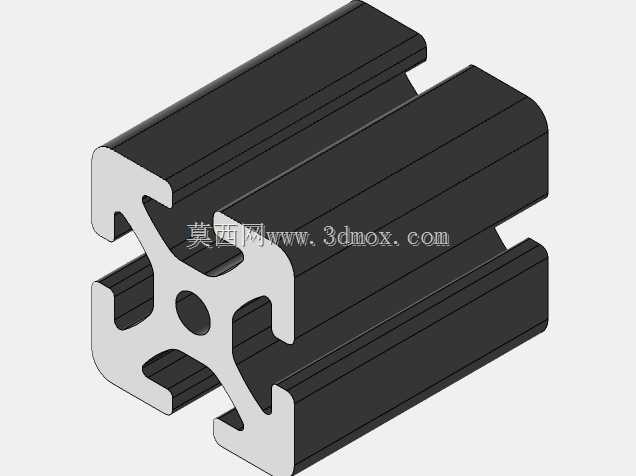

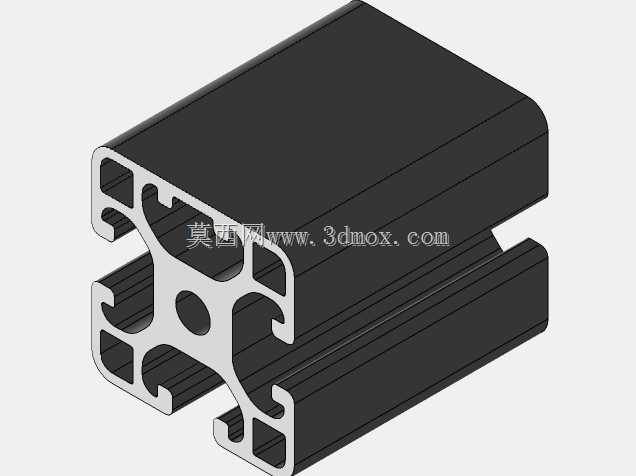

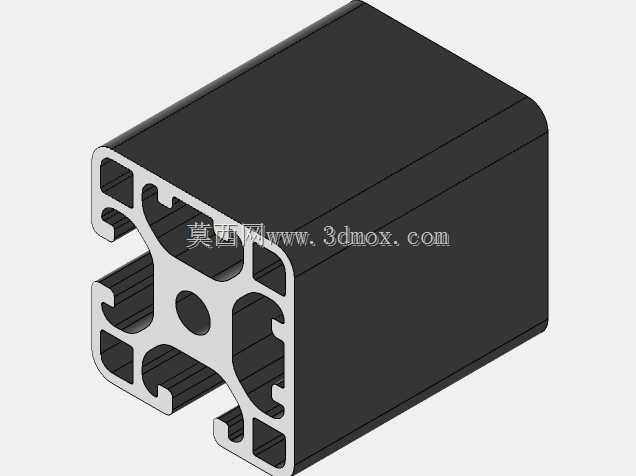

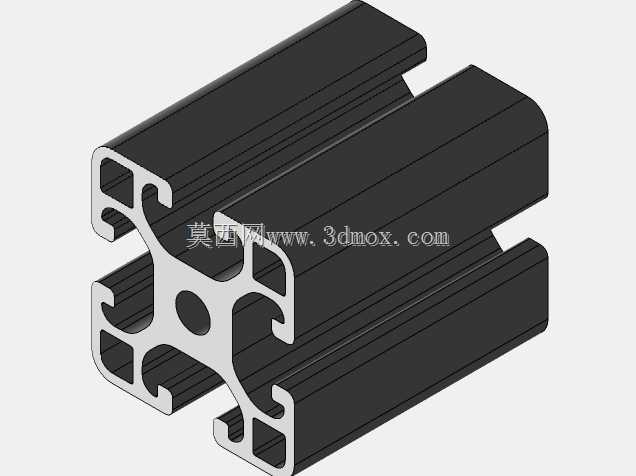

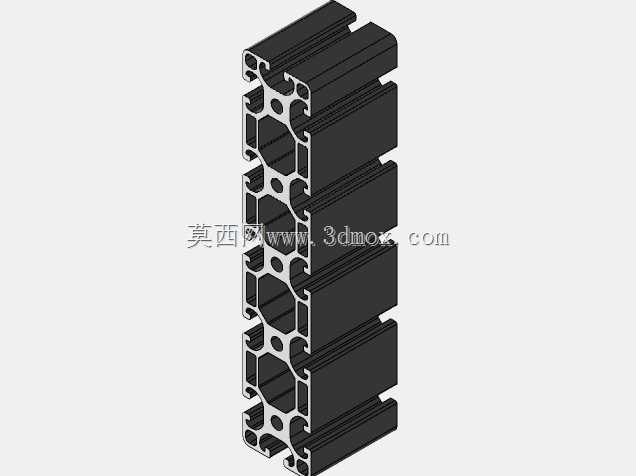

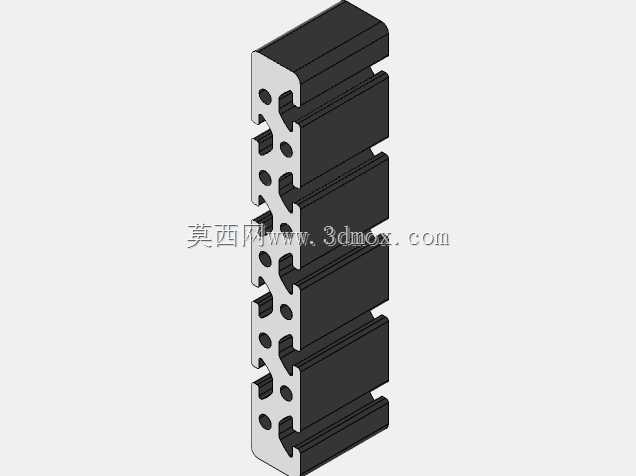

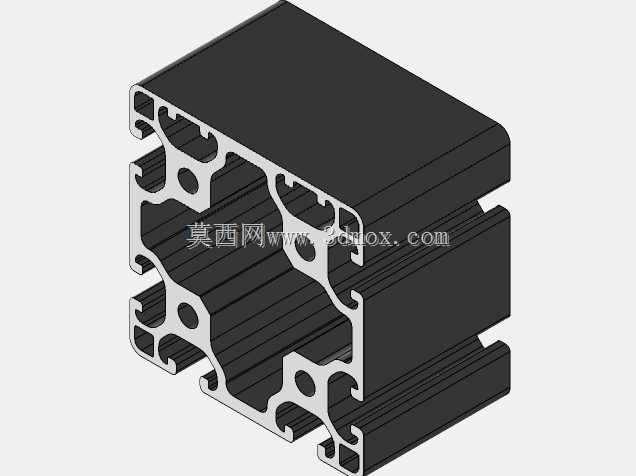

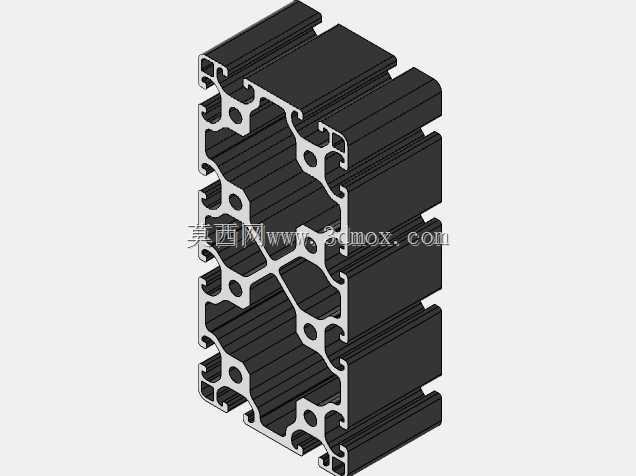

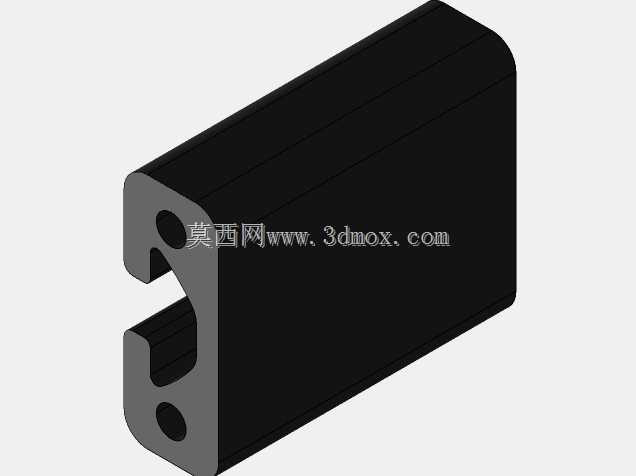

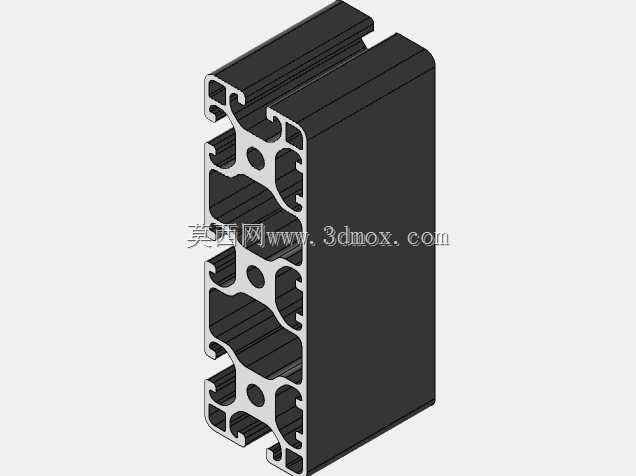

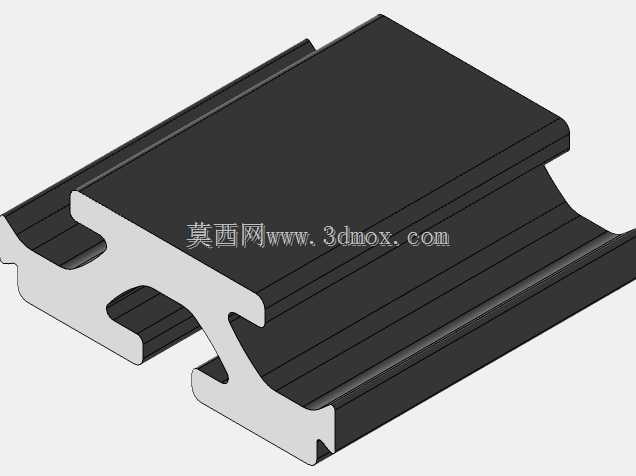

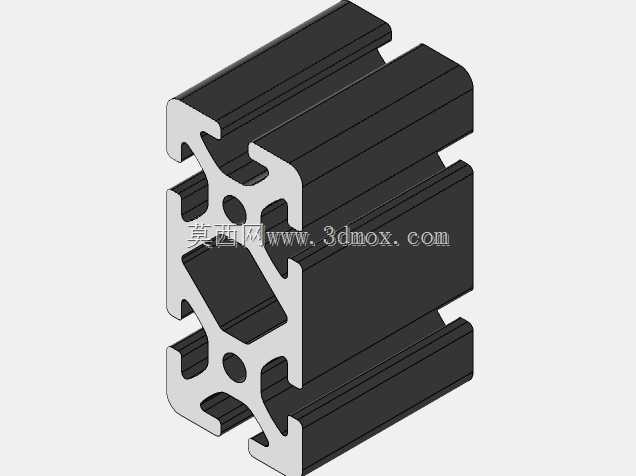

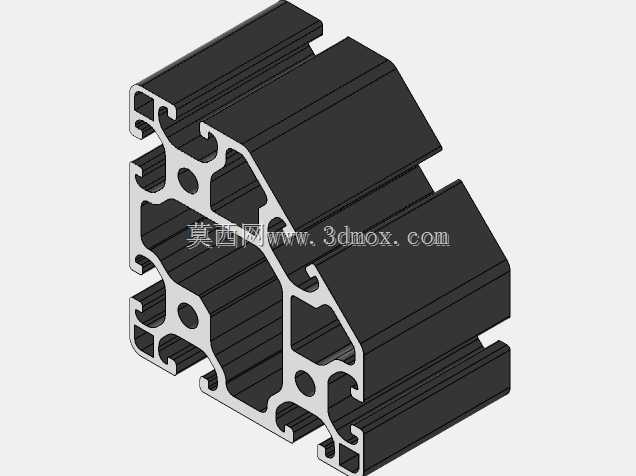

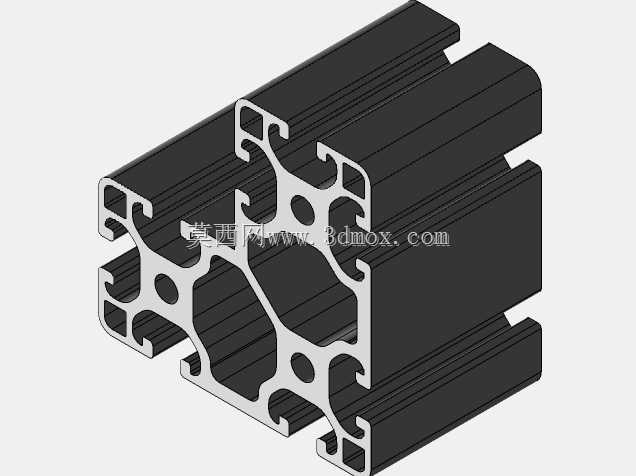

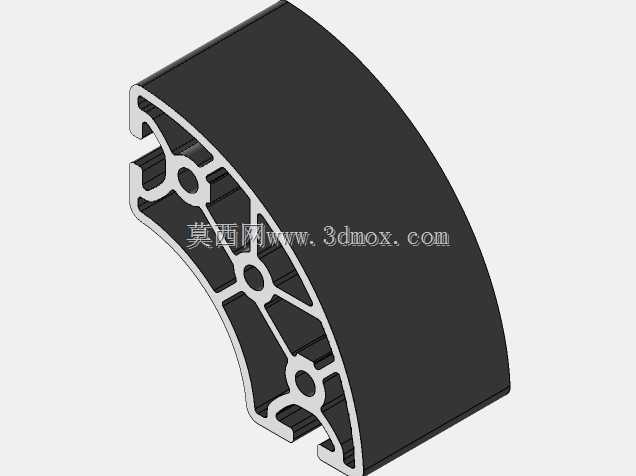

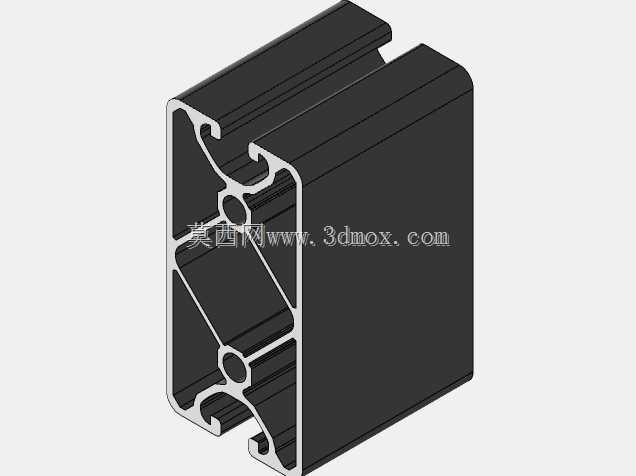

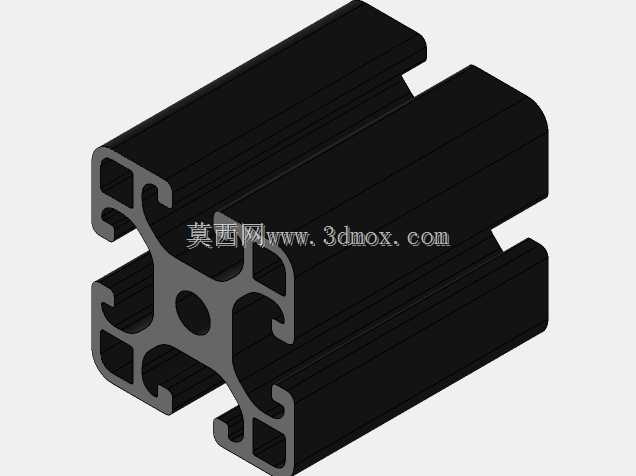

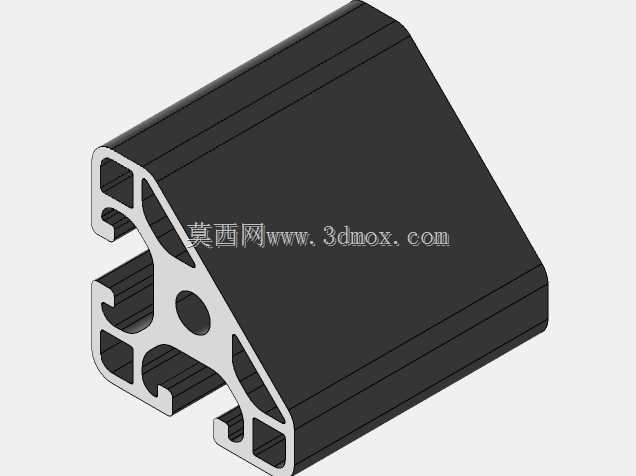

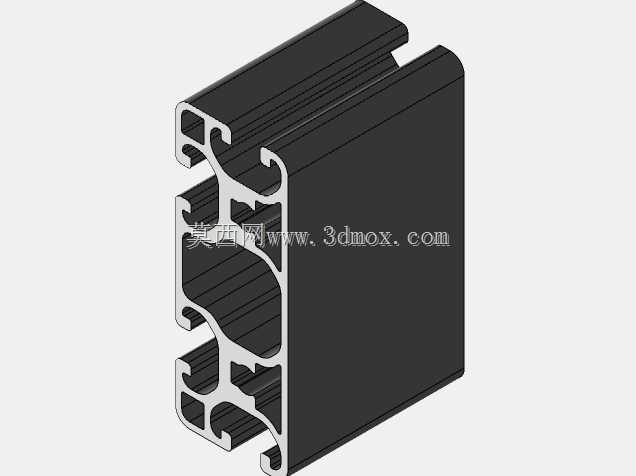

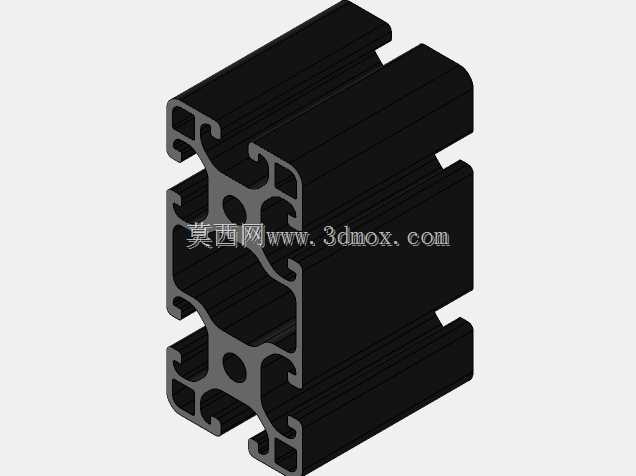

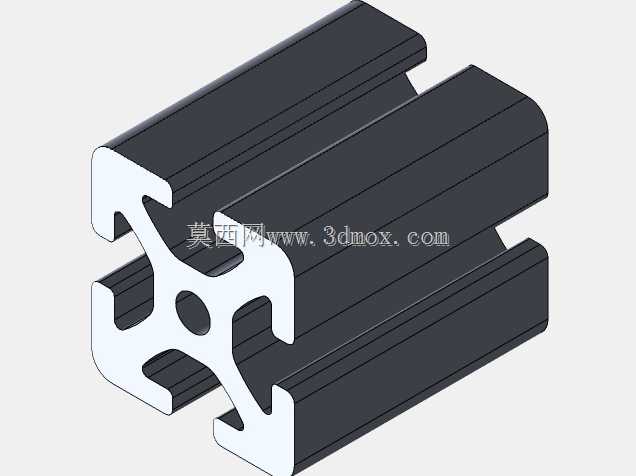

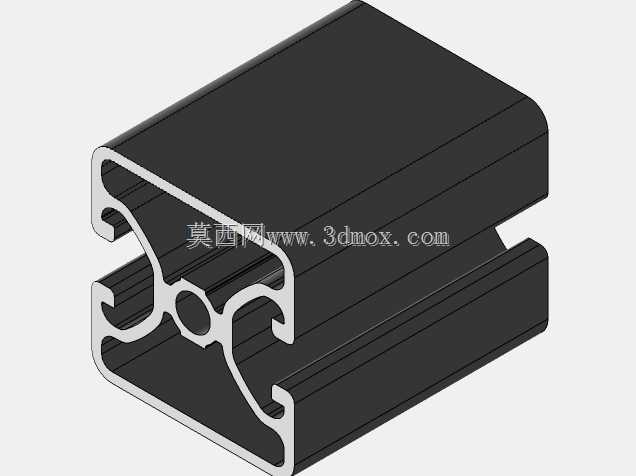

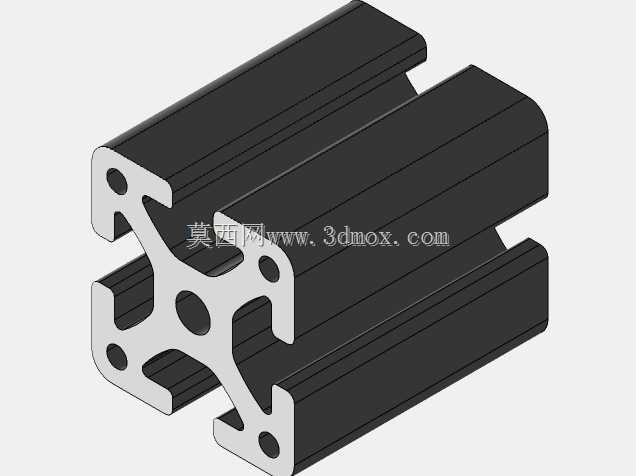

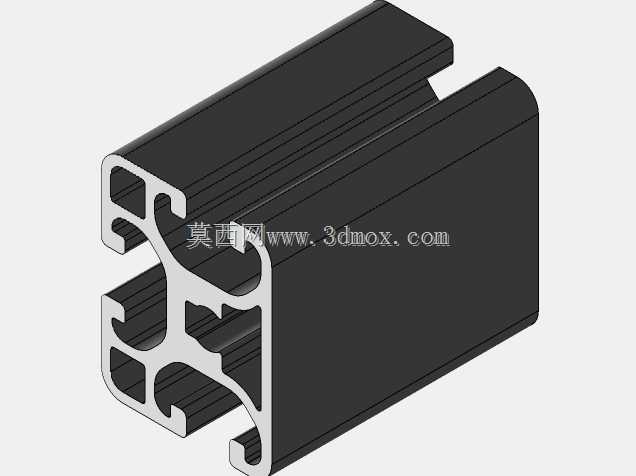

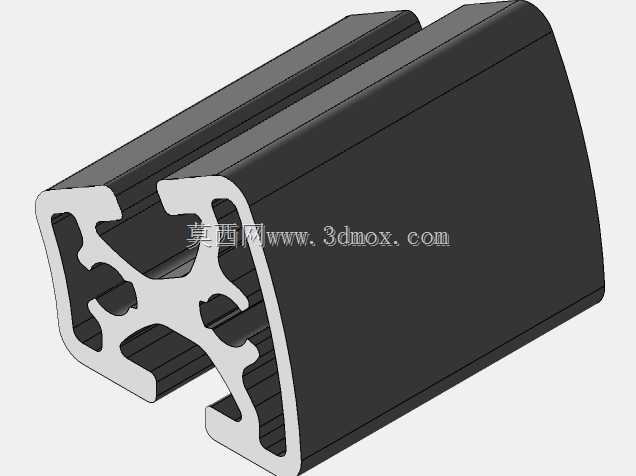

　　该截面属于40系列方管类工业铝挤型，外廓控制在40毫米见方的安装边界内，适合在空间紧凑的自动化设备、检测台架、流水线护围和小型工作台中作为主承力杆件使用。型材采用中心对称布局，四条边均预留T形槽口，槽腔沿长度方向贯通，装配时可从任意端面滑入T型螺栓、弹片螺母或方块螺母，再与角件、脚杯、铰链、封板等标准附件连接，减少现场钻孔和焊接工序。

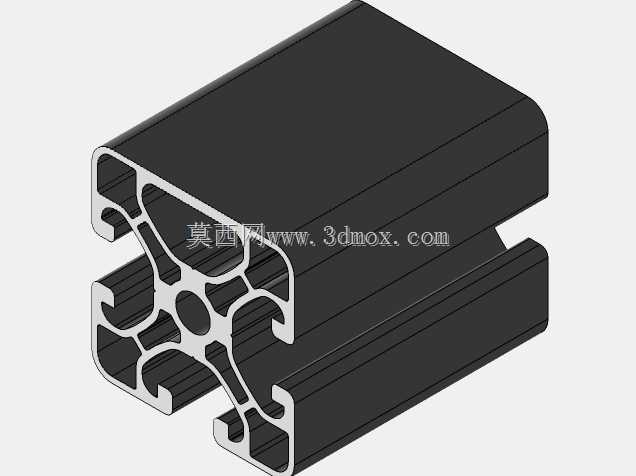

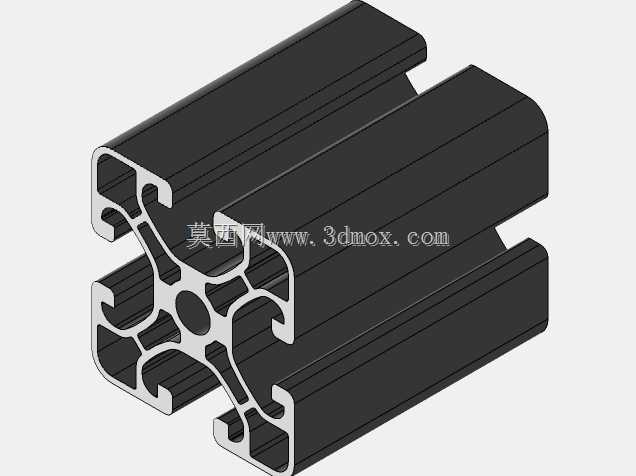

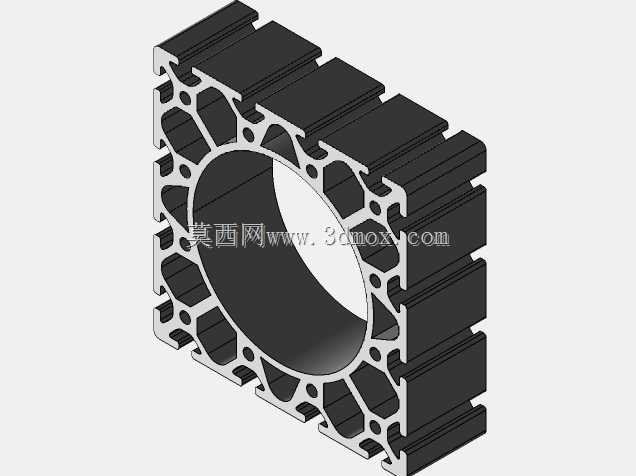

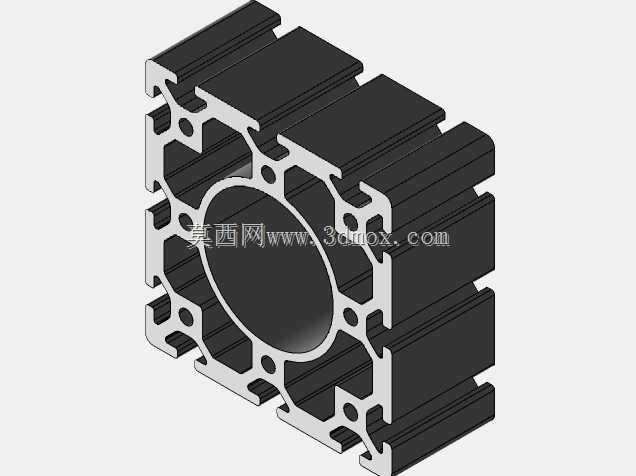

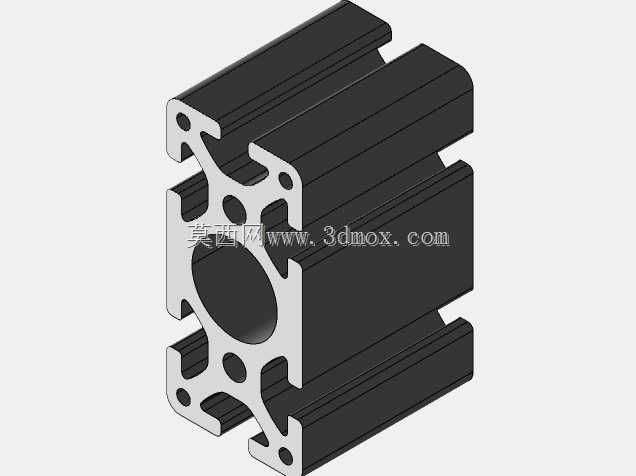

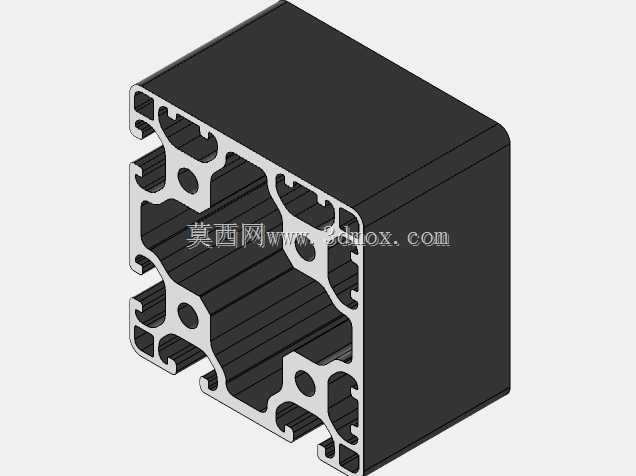

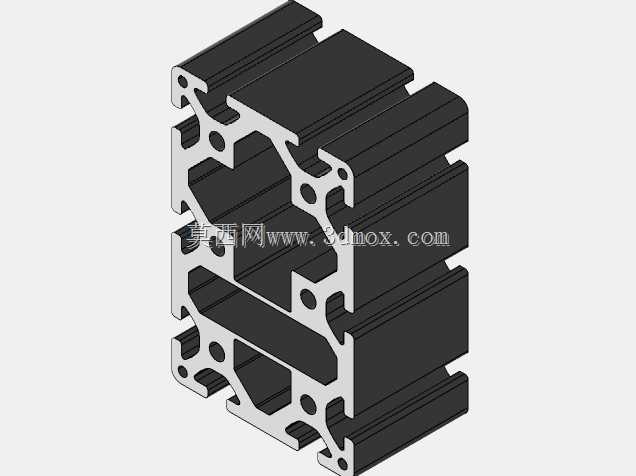

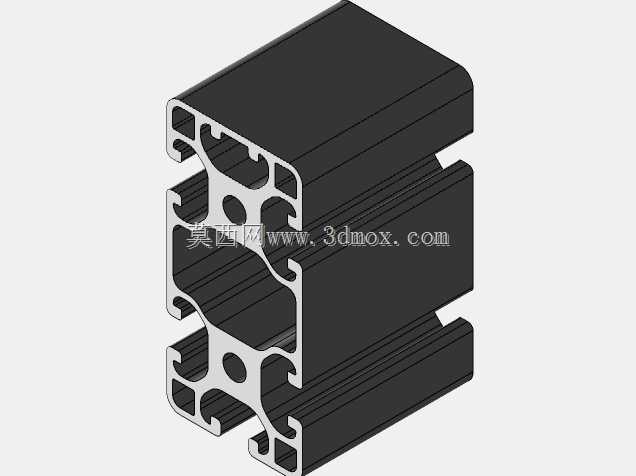

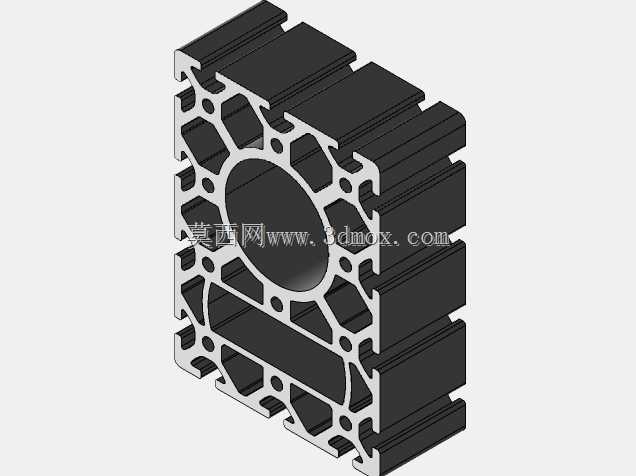

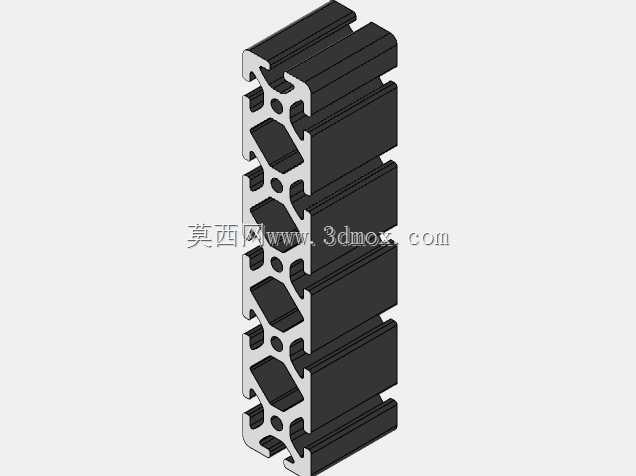

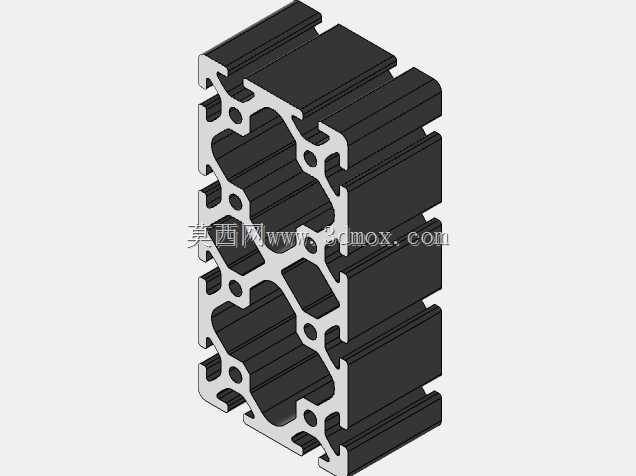

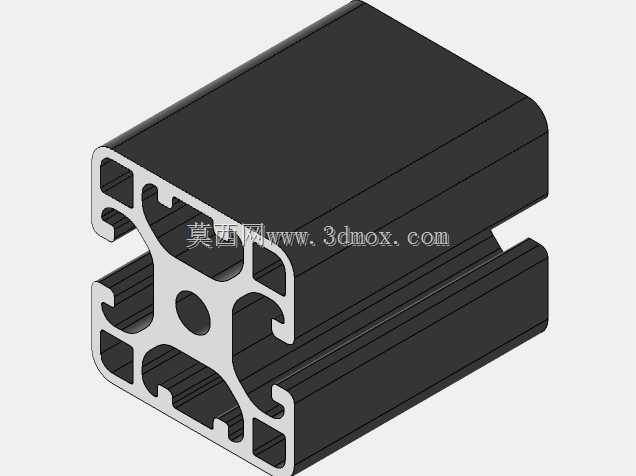

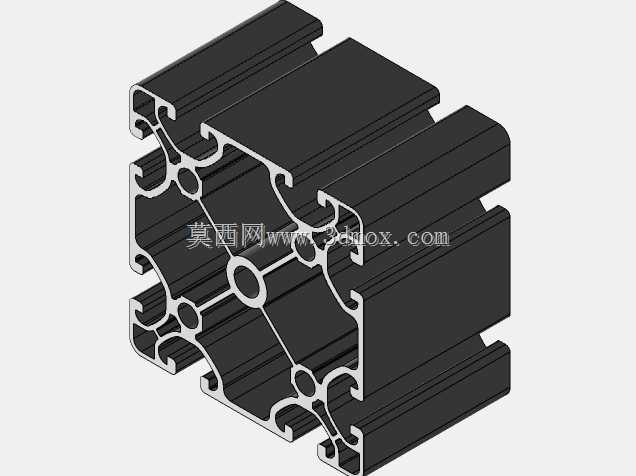

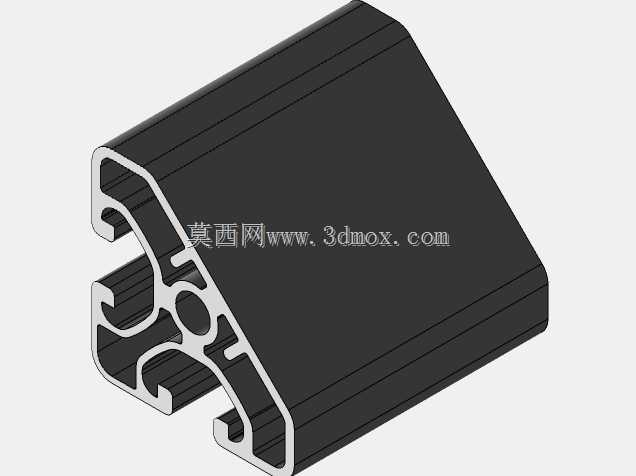

　　从截面受力看，中部设置圆形主腔，四周以加强筋向四角和槽底延伸，形成多腔闭合与半开放结合的结构。这样的筋位布置能够在同等米重下提高抗弯和抗扭刚度，同时避免材料过度堆积造成挤出变形。四角做圆弧过渡，既降低应力集中，也便于阳极氧化后表面色泽均匀；槽口边缘保留平直定位面，使连接件贴合后不易偏摆。

　　在设备实际用途中，这类型材常被拼成直线模组安装梁、视觉相机支架、电气元件安装背板、设备安全围栏以及桌面型工装架。由于四面带槽，线缆、气管和拖链可通过槽内收纳或配线槽盖板隐藏，外表面保持整洁；需要调整传感器、开关、表座位置时，只需松开紧固件沿槽滑动，再按新的孔位锁紧，适合多品种、小批量生产中频繁改机的场景。

　　设计思路上，截面把装配基准放在外侧面和槽底中心线上。外侧面可作为板材、导轨或门板的靠面，槽中心线则用于确定螺栓间距。建模时应先绘制40毫米外框和中心圆腔，再按对称关系生成四条T形槽，槽口宽度、槽底宽度和颈部壁厚需保持一致，以保证同一条螺母可在各面互换。圆角和拔模斜度要服务于挤压工艺：过厚的壁厚会导致冷却不均，过薄的筋位则容易在挤出时充型不足或发生扭拧。

　　安装边界方面，单根型材端面可采用端盖封闭，也可通过端面攻丝板连接脚杯或调整脚。相邻杆件垂直连接时，直角角件会占用型材外侧约一个槽宽的空间；若采用隐藏式内置连接件，外表面更平整，但对端面加工孔位的同轴度要求更高。拼接长框架时，应在总长方向预留热膨胀和切割公差，尤其是在跨度较大、环境温差明显的车间内，不能把型材当作完全无变形的刚性体。

　　槽腔结构还决定了紧固件的选型范围。轻载定位可用弹片螺母快速预装，重载横梁则应选用带定位台阶的方块螺母，并在螺栓头下方加平垫以分散压应力。若框架上安装直线导轨或滑动模组，安装面的直线度不能只依赖型材本身，必要时需在关键面增加铣削加工条，或通过装配时拉表校正，避免把挤出型材的原始弯曲直接传递到运动机构。

　　在防护与维护方面，铝基体经阳极氧化后形成致密氧化层，日常擦拭即可保持外观；槽口内落入切屑时，可在总装前用压缩空气沿长度方向吹扫。对于需要接地的设备框架，可利用槽内螺栓连接接地端子，使整根型材形成连续导电通路；若型材之间涂有绝缘涂层或加装塑料隔套，则需单独设置跨接线。

　　从三维建模到出图，应把截面草图完全约束，并把中心孔、槽口和外侧面的尺寸关系标注清楚。长度方向通常按标准米长或按设备裁切尺寸建立参数，便于在BOM中统计米重和连接件数量。装配体中复制该型材时，不要只关注外形拼接，还要检查角件、螺栓、螺母和端盖是否存在干涉，特别是槽内螺母滑入路径是否被横向型材或封板阻断。这样处理后，模型既能用于方案展示，也能直接指导后续下料、钻孔和装配。
