川崎900Z摩托车制动卡钳支撑支架

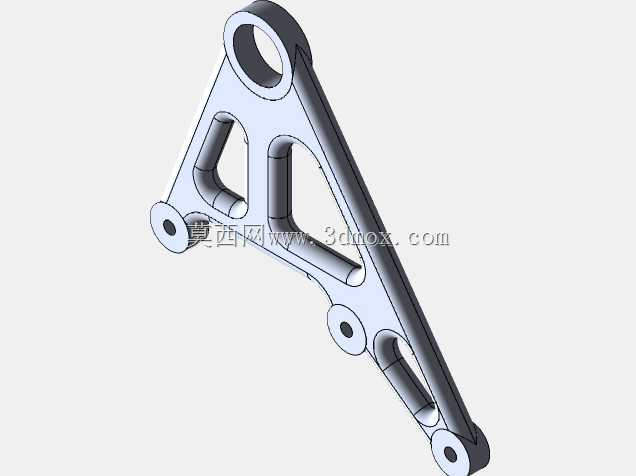

　　该支撑构件主要应用于大排量街车的前轮制动系统，作为制动卡钳与前减震器之间的连接载体，承担制动力矩的传递与载荷分散作用。在实际骑行场景中，前轮制动产生的巨大反向力矩会直接作用于该支架，其结构刚性直接决定制动手感的线性程度与高速制动时的车身稳定性，若支架出现形变或共振，会直接导致制动抖动、卡钳偏磨甚至制动力衰减，是摩托车行走系统中核心的安全结构件之一。从功能特性来看，该支架采用多安装位的三角桁架式布局，上端大尺寸通孔用于与减震器筒身的安装座配合定位，中部分布的多个小孔分别对应卡钳固定螺栓、油管固定卡扣以及传感器安装位，下端延伸的支撑臂则用于承接卡钳工作时的反向剪切力。整体结构通过镂空去除非受力区域的材料，

　　在保证刚性的前提下大幅降低自身重量，符合大排量摩托车簧下质量轻量化的设计需求，材料选用AlSi Mg 0.6铝合金，可通过选区激光熔化工艺直接成型，适配EOS M 280设备的加工幅面，成型后无需大量后续机加工即可满足安装精度要求。设计过程中首先需要确定核心安装边界：上端减震安装孔的中心距、卡钳安装孔的位置度公差是整个设计的基准，所有结构加强筋的走向都需要围绕制动力的传递路径布置——制动时卡钳受到的扭矩会沿支架臂向上端安装孔扩散，因此在两个主要受力孔之间设置了连续的变截面加强筋，同时在筋板上开设工艺孔，既消除3D打印过程中的应力集中，也能减少骑行时的风阻。支架的外形轮廓完全避让前减震筒身、刹车盘以及辐条的运动空间，

　　在极限转向与减震压缩行程中不会出现运动干涉，安装面的厚度根据螺栓预紧力的要求设计，避免铝合金材料在长期交变载荷下出现压溃变形。从实际装配角度，该支架的安装孔位均预留了合理的公差范围，上端孔与减震衬套采用过渡配合，卡钳安装孔则留有轻微的间隙调整量，方便装配时对齐刹车盘与卡钳的中心距，保证刹车片与刹车盘的平行度。支架表面的镂空结构并非单纯为了造型，每一处开孔的边缘都做了圆弧过渡，避免应力集中在尖角处产生疲劳裂纹，同时这种开放式结构在雨天骑行时可以快速排出泥沙与积水，减少碎屑在卡钳安装位堆积导致的磨损问题。在结构验证阶段，需要重点校核紧急制动工况下的支架形变，尤其是长距离下坡连续制动时，刹车盘传递的热量会传导至支架，

　　铝合金材料在高温下的刚性下降幅度需要控制在安全范围内，因此在靠近卡钳的安装臂位置特意增加了局部壁厚，抵消热衰减带来的性能下降。该构件的设计思路完全区别于传统铸造支架，不需要考虑拔模斜度与分型面的限制，可以按照最优的力学路径布置材料，3D打印的工艺特性让复杂的桁架结构得以低成本实现，相比同刚性的铣削加工支架，材料利用率提升数倍，生产周期也更短，尤其适合定制化摩托车改装与小批量赛事用车的零部件开发。
