钛合金仿生曲面散热翅片阵列构件

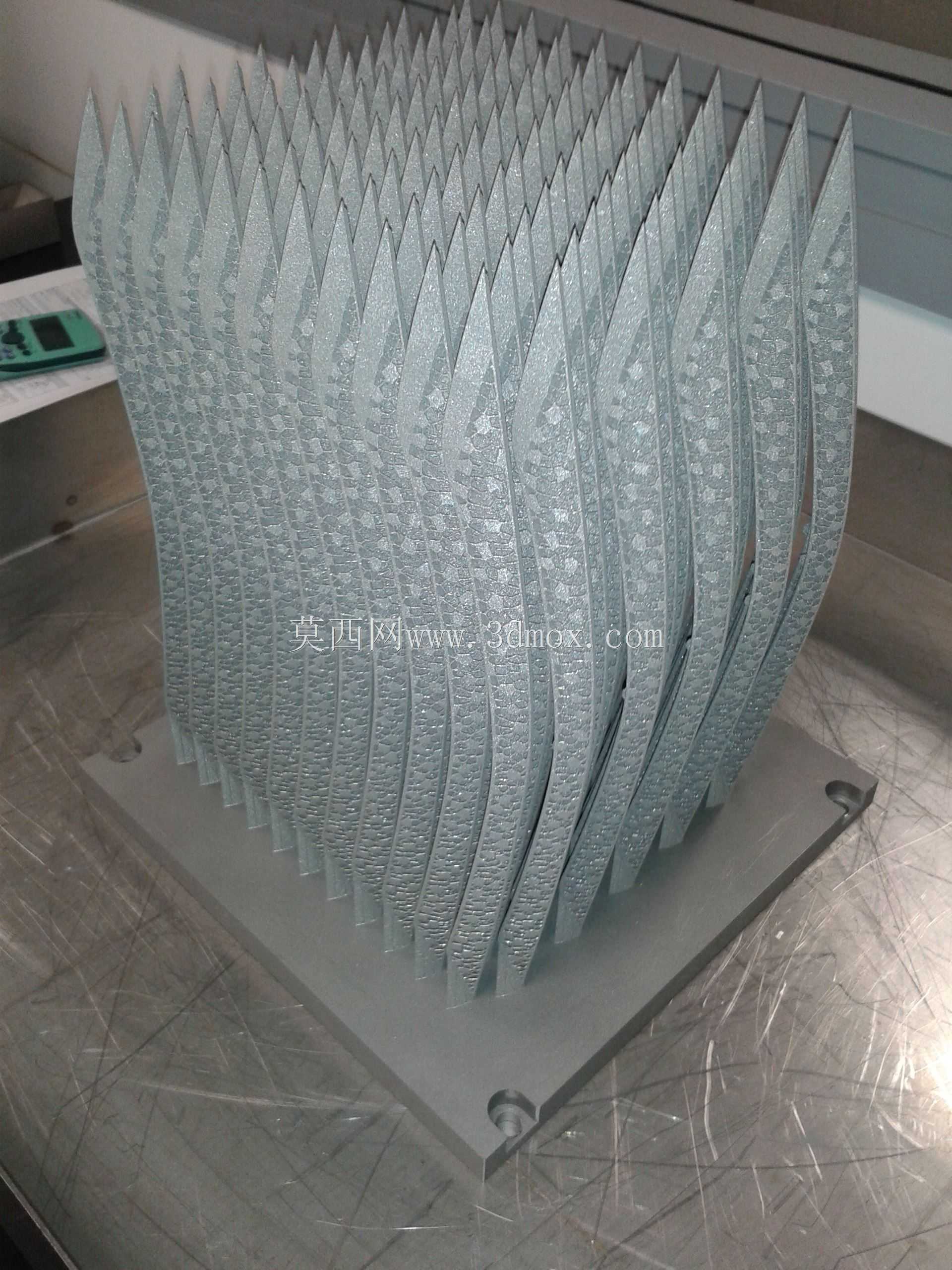

　　该构件属于高功率密度设备热管理系统中的核心散热单元，整体由底部安装基板与上方密集排布的曲面翅片阵列两部分构成，基板四角预留沉头安装孔，可直接通过紧固件贴合在发热源壳体表面，安装接触面平面度控制要求较高，目的是降低界面接触热阻，避免空气间隙形成热阻隔。翅片并非传统等厚直肋结构，而是采用连续变化的流线型曲面轮廓，单片翅片从根部到顶端厚度逐步收窄，相邻翅片之间的流道宽度随曲面走向同步变化，这种设计思路源于对自然对流边界层发展过程的干预：常规直肋在气流沿肋片流动过程中，边界层会持续增厚，导致肋片后半段换热效率明显衰减，而变截面曲面能够不断扰动边界层，使近壁面气流持续产生局部紊流，却又不会形成过大的流动阻力。从实际使用场景看，

　　这类结构多用于车载激光雷达、高性能计算模块、航空机载电子设备等空间受限但热流密度较高的场合，这些场景既要求散热结构具备足够的换热面积，又严格限制构件整体重量与占用体积，传统铝挤型散热片受工艺限制，很难做出大高宽比的复杂曲面肋片，且铝合金在高温、强振动工况下长期使用容易出现蠕变与接触松动，钛合金材质则在比强度、耐腐蚀性和高温力学性能上更具优势。构件的尺寸边界需要结合安装舱室的空间包络确定，基板长宽尺寸略大于上方翅片阵列的投影范围，既为安装紧固件预留操作空间，也能避免翅片边缘在装配过程中与周边线缆、结构件发生干涉。翅片顶端整体形成连续的弧形包络面，而非平齐的直线端面，这一形态并非单纯的造型处理，而是对应内部发热芯片的热流分布：

　　热流密度更高的中心区域对应翅片高度更大、肋片间距更窄的区段，周边热流较低区域则适当降低翅片高度、放宽流道，使整个散热面上的温度分布更趋均匀，减少局部热点。增材制造工艺是实现该结构的必要前提，切片过程中需要对每一片曲面的成型角度进行支撑优化，尽量让翅片成型方向与铺粉方向形成合理夹角，避免薄壁部位出现翘曲变形；同时，曲面表面保留的细微粗糙纹理并非加工缺陷，适度的表面粗糙度能够进一步增加有效换热面积，并在微观尺度上强化气流扰动，只是粗糙度需要控制在合理区间，过高则会增大风阻，反而抵消紊流带来的换热增益。在结构校核层面，密集翅片阵列不仅承担换热功能，其自身也是一组相互连接的力学支撑结构，相邻翅片通过曲面形态形成连续的传力路径，

　　在设备承受随机振动时，能够将局部载荷分散到整个基板上，避免单片翅片根部出现应力集中。设计阶段需要同步开展流热耦合分析，根据风机提供的风压风量曲线反复调整肋片间距与曲面曲率：若流道过窄，在给定风压下实际通风量会大幅下降，热量无法被气流及时带出；若流道过宽，则总换热面积不足，热源温度会超出允许阈值。基板上的安装孔位置需要与发热设备的安装螺柱严格对中，孔位周边保留足够的补强厚度，防止锁紧时基板局部变形导致翅片阵列翘曲。此外，曲面翅片的排布方向需要与设备内部的主气流方向保持一致，使冷却空气能够顺着流道平滑穿过整个阵列，避免出现气流死区。对于采用自然对流冷却的工况，还可将翅片曲面的倾斜角度进一步优化，利用热空气上升的浮升力形成自驱动流道，无需额外配置风机即可满足低热流密度工况的散热需求。这类构件的三维建模过程不能采用简单的阵列复制，需要先建立单片翅片的参数化曲面，再根据热流分布图谱沿阵列方向逐片调整曲率、厚度与高度参数，最终形成连续变化的整体形态；建模时还要特别注意翅片与基板交接处的圆角过渡，既消除增材制造过程中的应力集中风险，也避免尖角部位在成型时出现粉末粘结不良的问题。
