杜卡迪曲轴箱离合器防护端盖结构

　　这款端盖的建模对象来自摩托车动力总成外侧的离合器防护区域，主要用于包覆杜卡迪曲轴箱侧部外露的离合器旋转组件。实际装车后，它处于发动机右侧高温、油污与路面飞溅并存的位置，既要阻挡骑行中卷起的碎石、泥水直接击打离合器壳体，也要在车辆倾倒或低速侧滑时承担第一层剐蹭吸能作用，避免昂贵的曲轴箱结合面被直接磕裂。

　　从结构上看，模型采用环形外圈加中心承托板的一体式轮廓，外圈沿周向均匀布置安装孔，孔位与曲轴箱侧盖的螺柱分布严格对应。安装边界的关键不在外形是否饱满，而在这些孔的节圆直径、孔边到外缘的最小壁厚，以及端盖内表面与离合器鼓、螺栓头、分离机构之间的预留间隙。若间隙控制不当，发动机热态膨胀后会出现摩擦异响；若孔位偏差超过装配公差，则会造成强行拉装，长期使用后在安装耳处产生应力裂纹。

　　端盖表面开设了多处形状不规则的大窗口，这并非单纯的造型处理。离合器在频繁结合与分离过程中会产生大量热量，封闭盖板虽然防护性强，但会在侧部形成热滞留区，导致离合器片、弹簧和压盘温度升高。镂空窗口能够让车辆行驶时的横向气流直接扫过离合器鼓外表面，把热量带走，同时也便于骑手观察内部磨损状态，并在不拆盖的情况下清理部分泥沙。窗口边缘的过渡圆角需要重点处理，因为这些位置既是气流通道，也是应力集中区；尖角会在冲击载荷下成为裂纹起点，而圆滑过渡能把侧向碰撞力分散到外圈和中心板上。

　　中心区域保留了连续的实体承托面，用于在侧滑时接触地面并滑动，而不是让窗口边缘直接啃入路面。外圈的宽度、安装耳的厚度以及中心板的厚度需要平衡：过薄会降低抗冲击能力，过厚则增加重量并影响散热。模型中可以看到安装孔周围局部加厚，这种做法符合螺栓预紧力的传力路径，能把单点夹紧力扩散到更大面积的盖板上，防止薄壁区域在反复振动中发生翘曲。

　　在三维建模时，这类零件通常先以曲轴箱安装面为基准建立贴合平面，再根据离合器外轮廓包络体反推内凹空间。外圈轮廓不能只按二维描线处理，必须考虑发动机侧部的整体造型、脚踏位置以及骑手靴部干涉。若端盖外缘过于突出，换挡时鞋跟会频繁磕碰；若过于内收，则失去对箱体边角的保护。窗口形状也需要在散热面积、结构刚性和外观识别度之间取舍，每一处开孔都会削弱环向刚度，因此相邻窗口之间的筋条宽度不能随意收窄。

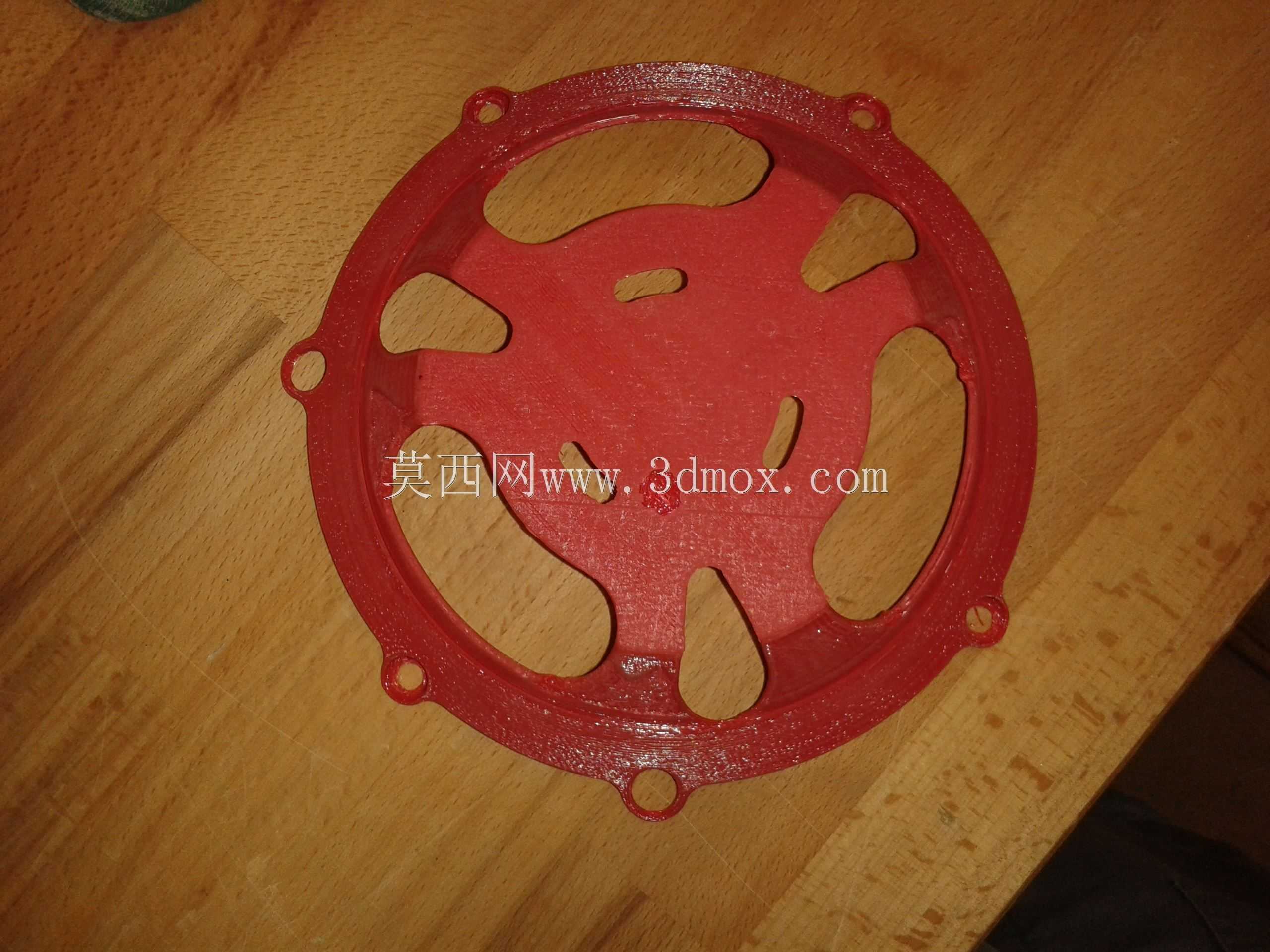

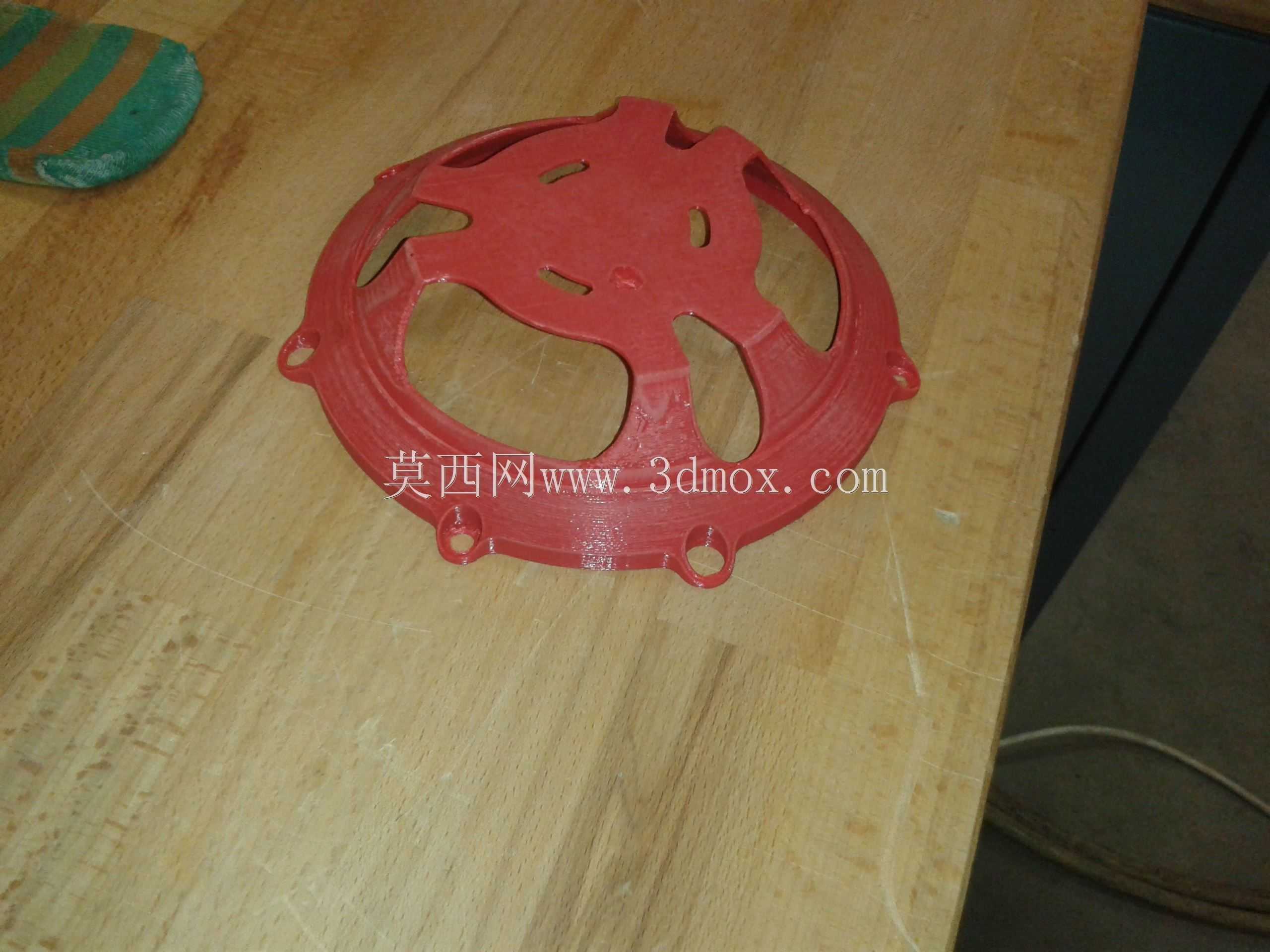

　　图纸中还体现了从快速样件到金属成品的验证思路：先以PLA材料打印出完整端盖，用于试装、检查孔位和周边间隙。PLA件虽然不能承受发动机舱长期高温，却能在样机阶段快速暴露干涉问题，例如安装后是否顶住离合器分离杆、是否与排气防烫罩冲突、窗口边缘是否影响工具伸入。确认外形和边界后，再转入钛或其他金属材料的正式加工，能够显著减少直接制造金属件带来的返工。

　　对于结构设计人员而言，这类防护端盖不能按普通装饰罩处理。它的功能边界同时包含防护、散热、装配和碰撞吸能，任何一项被忽视都会在实际使用中放大为故障。建模时应把安装孔位、内表面避让、窗口筋条、外缘厚度和螺栓头沉台作为核心特征，优先保证这些尺寸的可制造性与装配一致性，再去优化表面线条。
