轻量化双铰点机械连接支架结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:588404
  • 轻量化双铰点机械连接支架结构设计
  • 轻量化双铰点机械连接支架结构设计
  • 轻量化双铰点机械连接支架结构设计
  • 轻量化双铰点机械连接支架结构设计
  • 轻量化双铰点机械连接支架结构设计
  • 轻量化双铰点机械连接支架结构设计
  • 轻量化双铰点机械连接支架结构设计
  • 轻量化双铰点机械连接支架结构设计

  这类双铰点支架常见于中低载荷的平面连杆传动场景,在轻工自动化输送线、小型物料分拣摆臂、户外检测设备的角度调节机构里都能见到同类结构的身影。它的核心作用是作为两个转动副之间的刚性传力构件,把驱动端的直线或回转动力传递到执行端,同时维持两个铰点之间的固定中心距,避免传动过程中出现轨迹偏移。

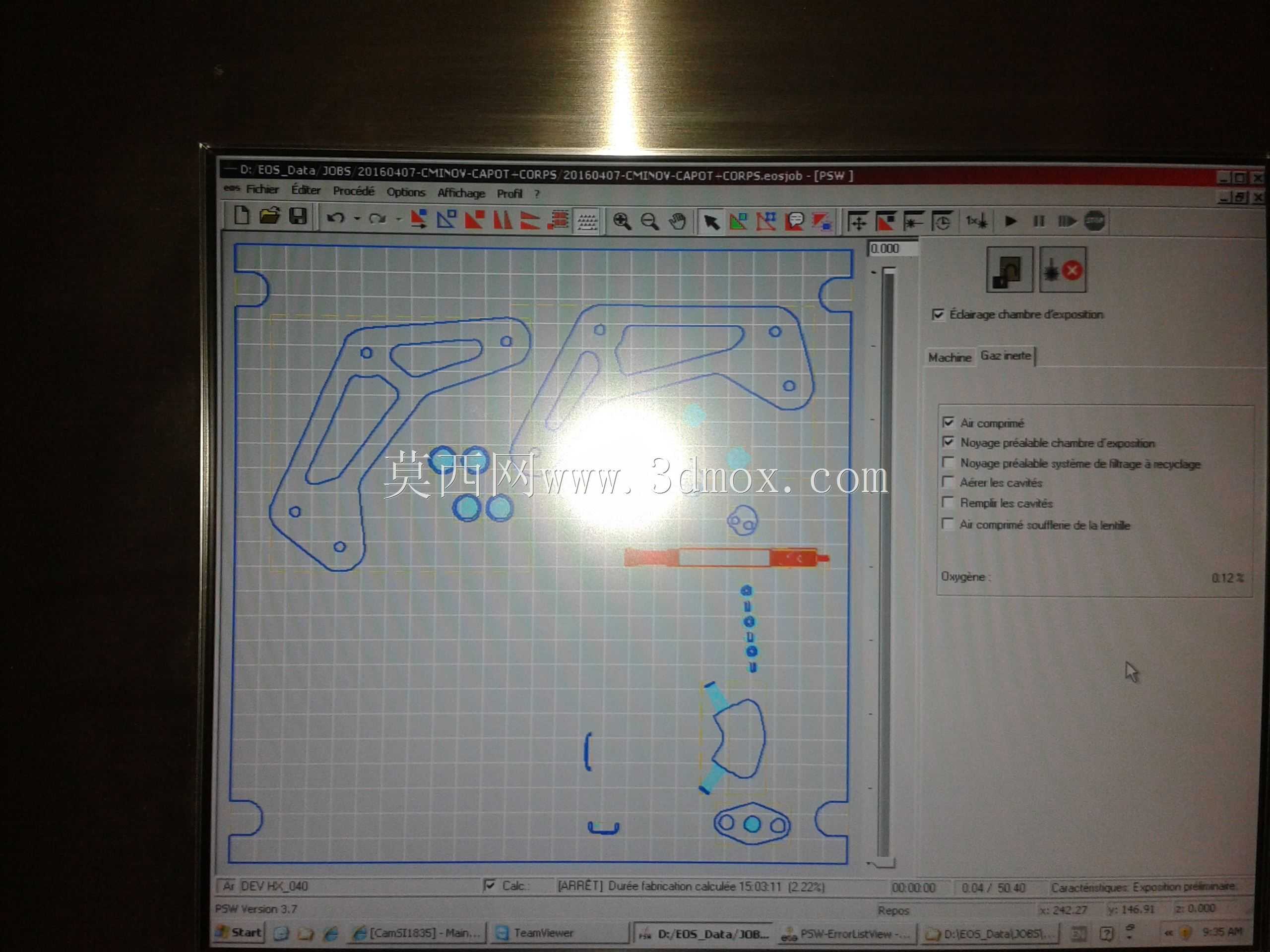

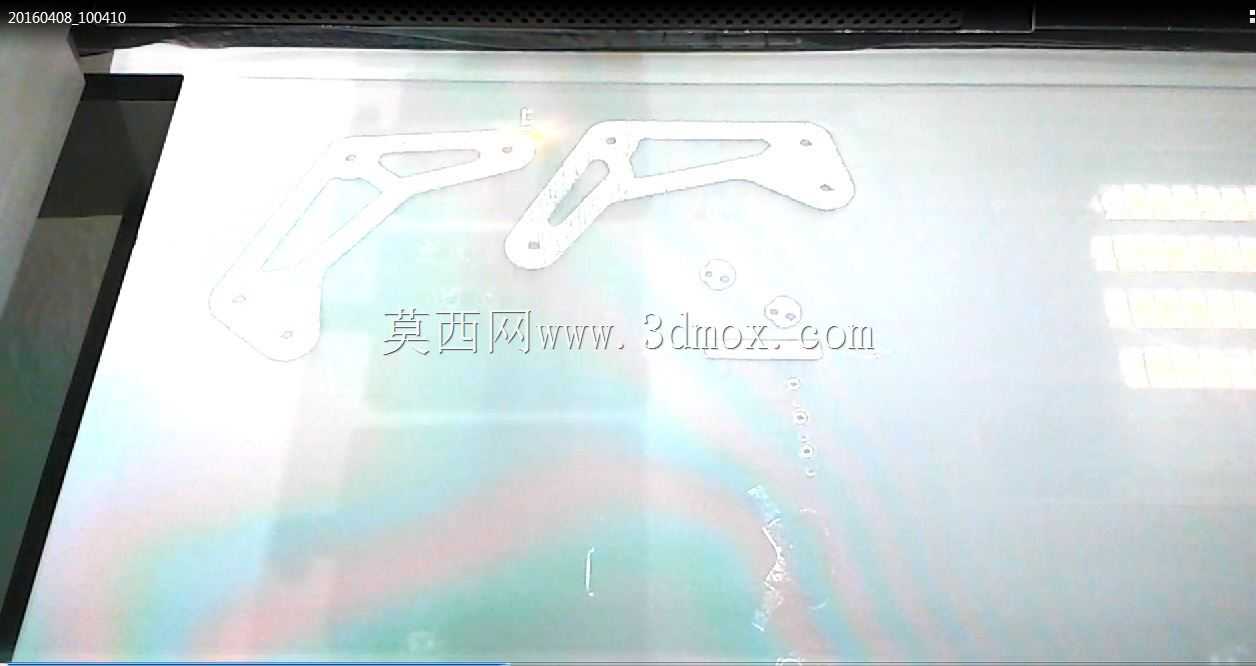

  从结构形态来看,构件整体采用弯折式轮廓,两端各设置一个同轴通孔作为销轴安装位,两个孔位的中心距是决定整套连杆机构运动轨迹的核心参数,设计时需要结合机构的行程需求、摆角范围反复校核,一旦中心距出现偏差,整套机构的运动死点、输出端定位精度都会受到直接影响。两端的铰孔区域做了局部加厚处理,这部分是销轴接触应力最集中的位置,加厚的实体可以分散接触面的压应力,降低长期往复摆动下孔位出现椭圆变形的概率。

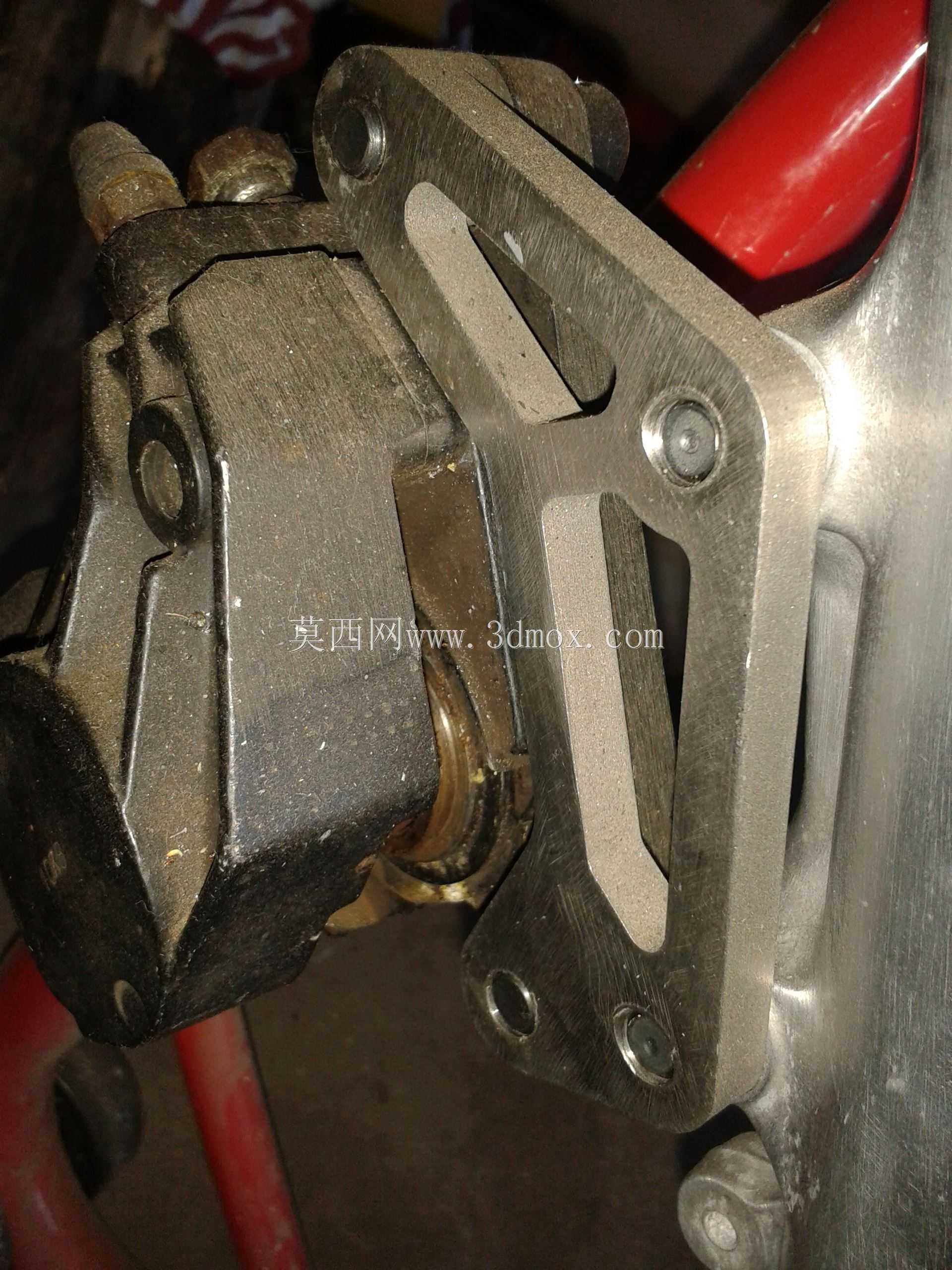

  构件的中段没有采用等宽实心板材的设计,而是在保证整体抗弯截面模量的前提下,去除了中间非受力区域的多余材料,形成了两道纵向的镂空槽。这种处理方式在自动化设备的轻量化改造里非常实用:一方面能直接降低构件自身的转动惯量,当驱动端带动支架做高频往复摆动时,更小的惯量意味着驱动电机需要的启停扭矩更低,动态响应速度更快,也能减少销轴位置受到的惯性冲击;另一方面,镂空结构也能减少设备整体的无用重量,对于需要安装在移动滑台、机械臂末端的附属机构来说,减重带来的收益会更加明显。

  构件的轮廓边缘全部做了圆滑过渡,没有出现尖锐的内角,这一点在结构力学设计上很关键。如果在受力轮廓上保留直角尖角,交变载荷作用下尖角位置会产生严重的应力集中,很容易成为疲劳裂纹的起始点。采用大圆弧过渡之后,应力流可以沿着轮廓平顺传递,整个构件的疲劳寿命能得到明显提升。同时圆滑的外轮廓也能避免安装调试过程中划伤操作人员,减少设备运行过程中剐蹭周边管线、工件的风险。

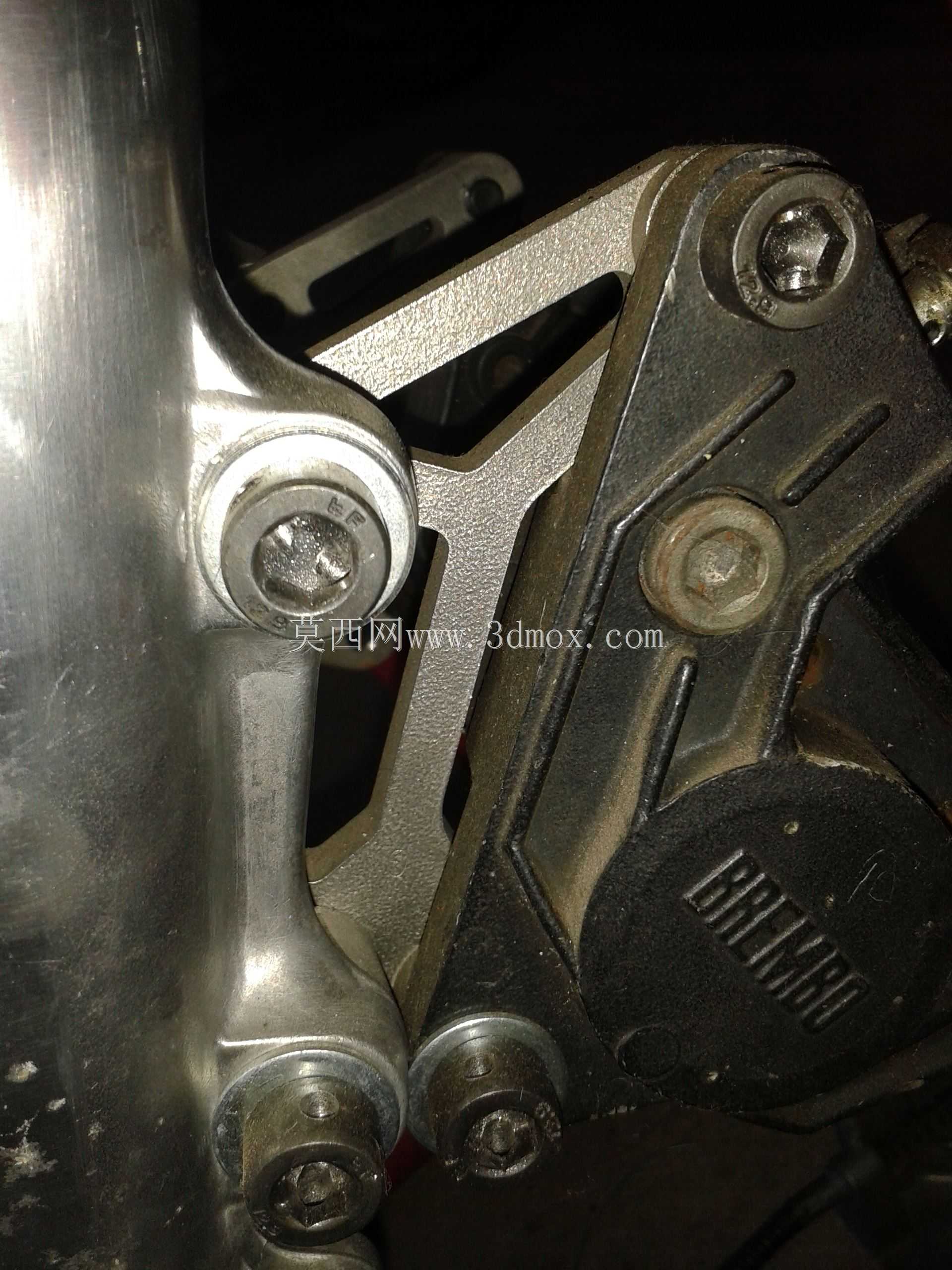

  安装边界方面,两个铰孔的内径需要和选配的销轴、轴套形成公差配合,通常铰孔会采用H7的公差等级,如果是需要长期免维护的场景,还可以在孔内压入自润滑衬套,降低摆动过程中的摩擦系数。构件的厚度方向尺寸需要和两侧的安装支座间隙匹配,装配时要保证支架处于两个支座的中间位置,避免端面和支座发生摩擦卡滞。两端铰孔的端面都预留了足够的承压面积,装配时可以搭配平垫圈或者推力垫片,分散销轴锁紧时的轴向压力,也能阻挡部分粉尘进入转动摩擦面。

  实际选型应用时,不能只核对两个铰点的中心距,还要结合整套机构的受力工况校核构件的强度。如果机构传递的是推拉力,需要验算中段镂空位置的抗弯、抗拉强度;如果构件承受的是垂直于板面的侧向载荷,还要额外校核板面的抗扭刚度,必要时可以在构件侧面增加加强筋,或者适当调整板材厚度。这类支架通常采用铝合金或者高强度钢板加工成型,铝合金材质自重更轻,适合对重量敏感的中低载荷场景;钢制构件的强度更高,适合载荷更大、冲击更强的工业传动场景。加工完成后需要对两个铰孔做同轴度校验,避免孔位歪斜导致销轴装配后出现别劲、转动不畅的问题,装配完成后还要手动盘动机构,确认全行程范围内支架没有和周边零部件发生运动干涉。
