手持式自紧喷枪结构设计方案

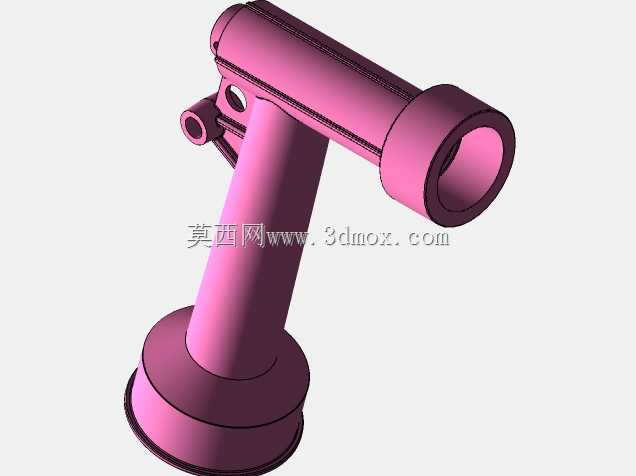

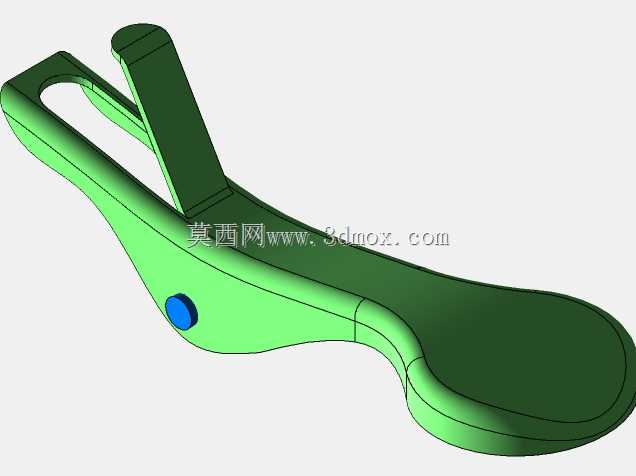

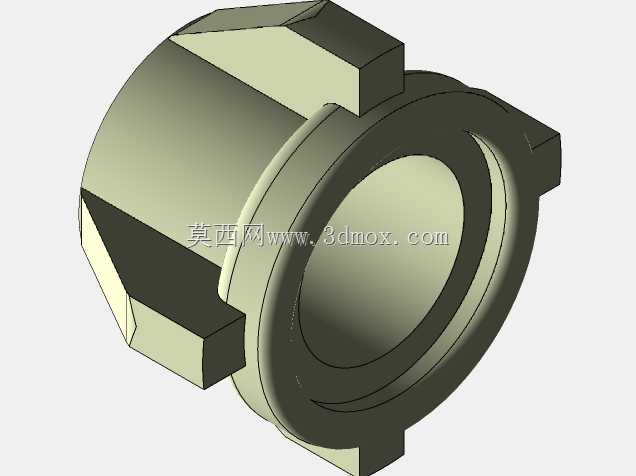

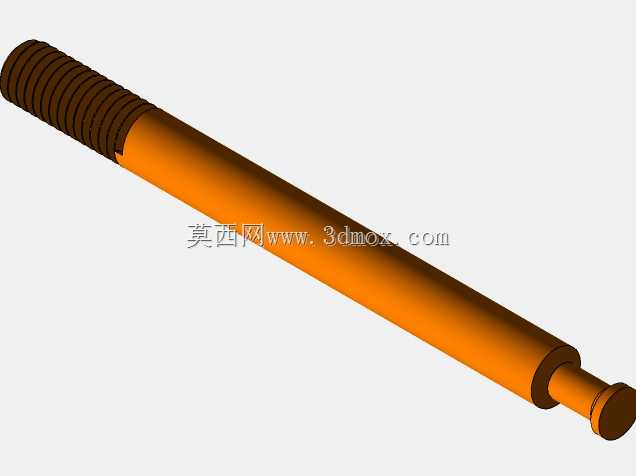

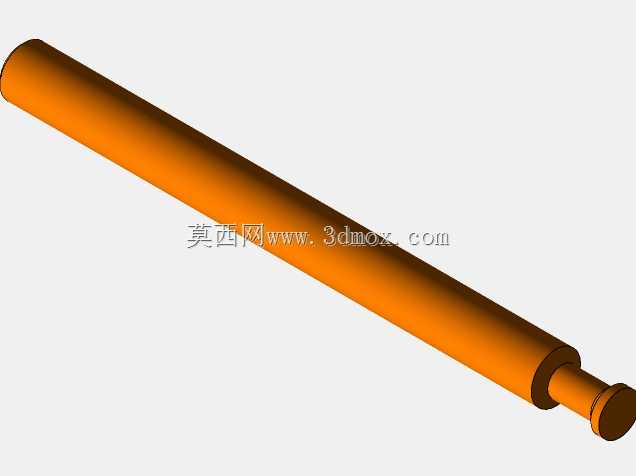

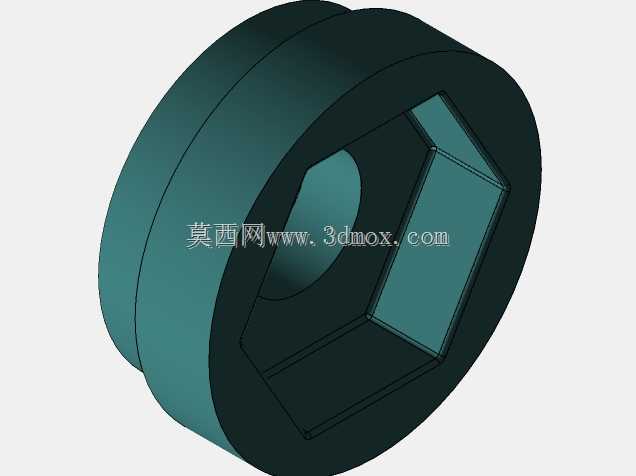

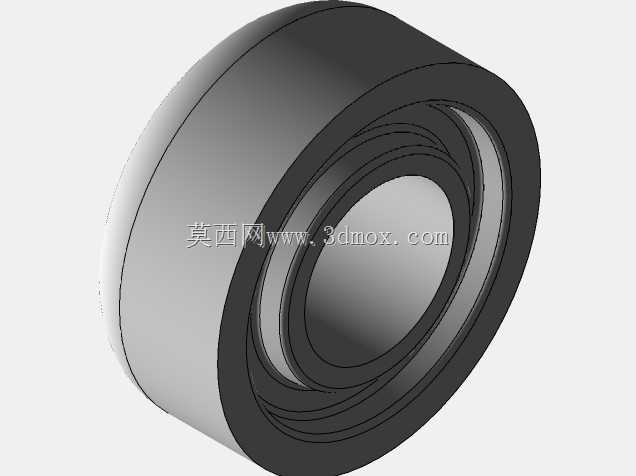

　　该手持式喷枪的结构设计围绕现场快速启闭、握持稳定性与喷嘴对中性展开，整体采用枪式布局，主体由竖直握持段、水平喷枪管体、前端喷嘴座、后侧扳机组件及顶部复位拉簧构成。竖直握持段底部设置扩径圆盘底座，可在非使用状态下直立放置于工装台或设备旁，避免喷嘴直接接触台面造成污染或磕碰；扩径底座同时降低了重心，在短暂放置时具备较好的防倾倒能力。水平管体从握持段上部向前延伸，内部预留介质通道与喷嘴安装空间，前端采用阶梯圆筒式喷嘴座，可容纳不同规格的喷嘴嵌件，并通过内部台阶面实现轴向定位，保证喷口轴线与管体轴线一致。扳机位于握持段前侧，采用长臂杠杆结构，上端通过销轴与枪体连接，扳动时绕销轴旋转，带动内部阀杆或启闭件动作，实现介质通路的开启；松开扳机后，

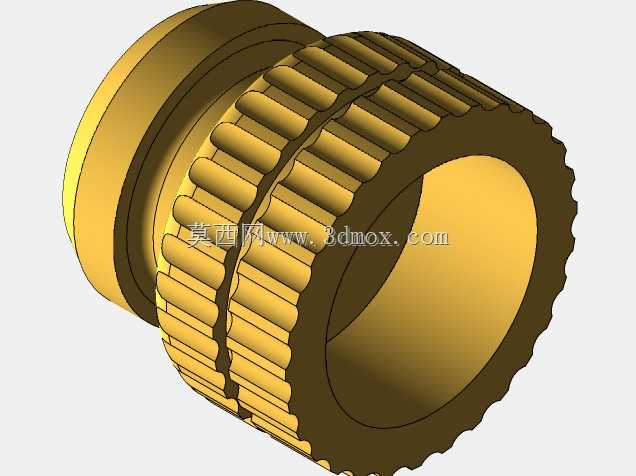

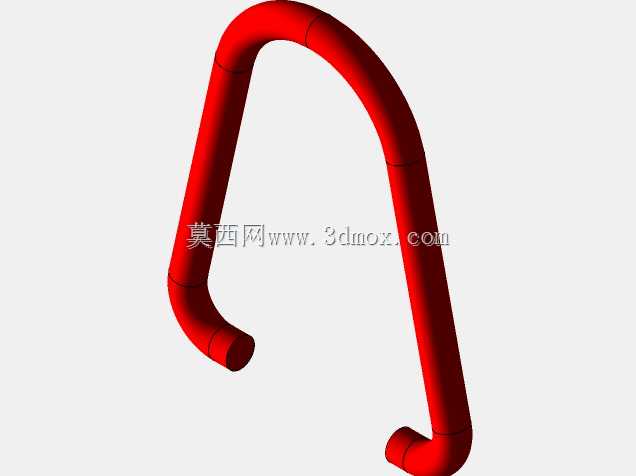

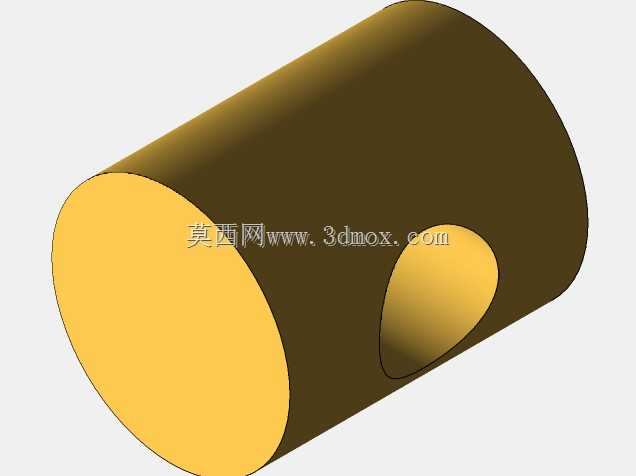

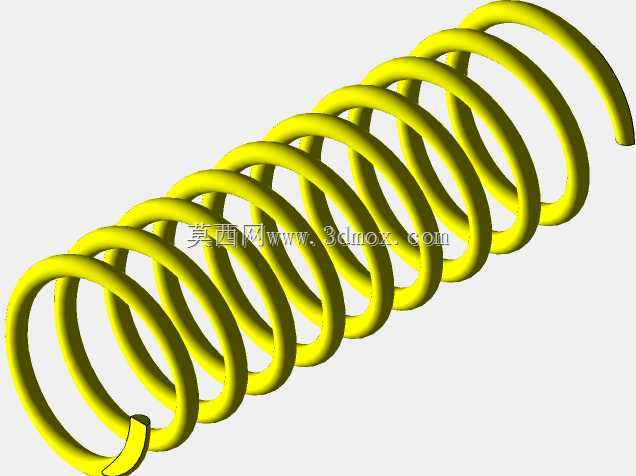

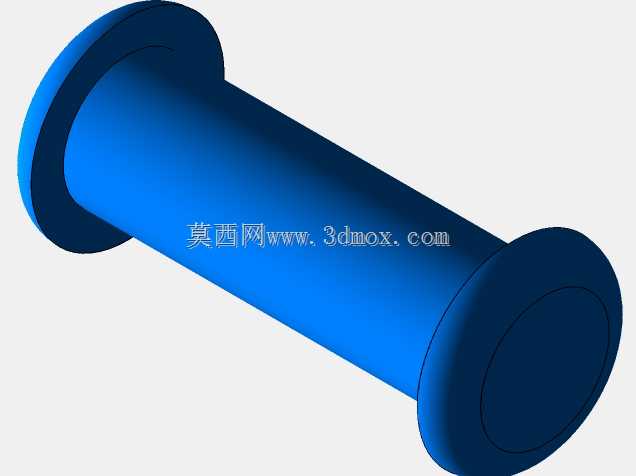

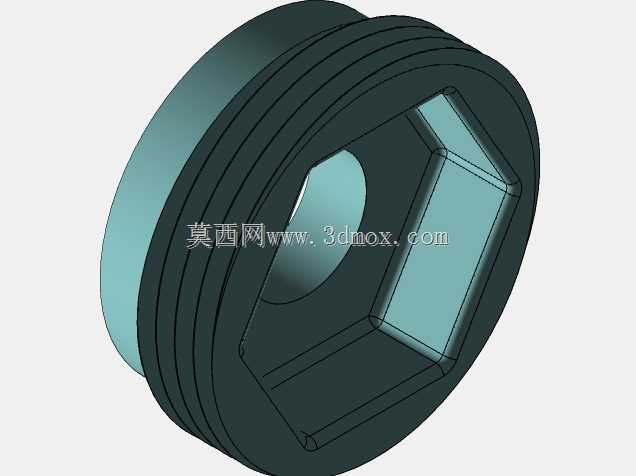

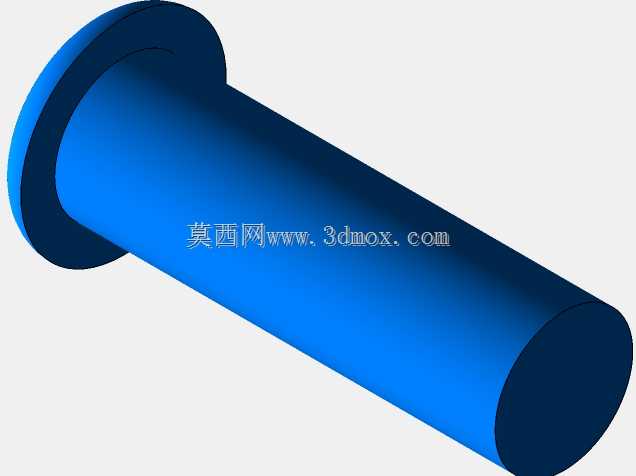

　　顶部红色拉簧提供回复力，使扳机快速复位并切断通路。拉簧两端采用挂钩式连接，分别固定于枪体尾部与扳机上端，装配时无需专用工具即可完成拆装，便于现场更换不同刚度的弹簧以调整扳机按压力度。扳机侧面设置蓝色圆形限位销，既作为扳机行程的机械限位，也可作为扳机与枪体之间的辅助定位点，防止长期使用后扳机出现侧向窜动。枪体后侧的金色调节旋钮通过螺纹结构与内部组件配合，旋转旋钮可改变弹簧预紧力或阀杆初始位置，从而调节启闭行程、喷射压力或扳机手感，满足不同工况下的使用需求。旋钮外圈设计滚花，在沾有少量油污或佩戴薄手套时仍可稳定旋转。从实际应用场景看，这类结构可用于小型喷涂、清洗、吹气、点液或介质吹扫作业，常见于装配工位、维修现场、实验室及小型加工环节。

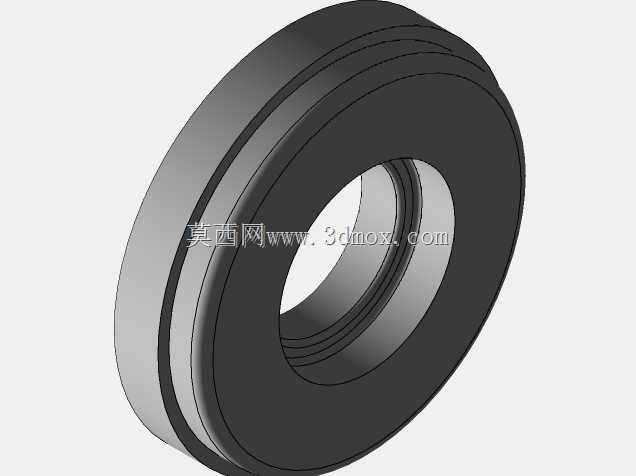

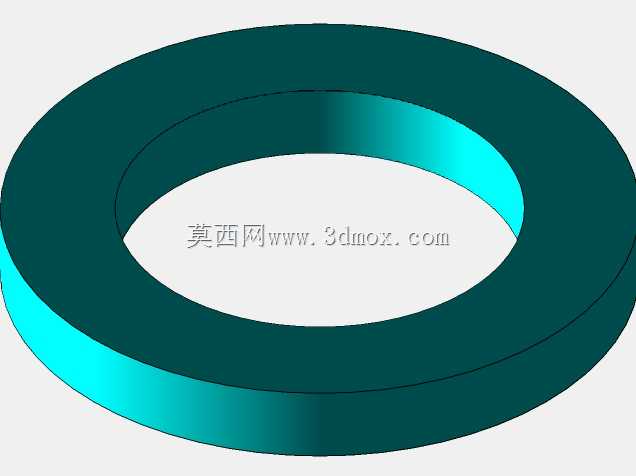

　　操作人员单手握持手柄即可完成启闭与方向控制，另一只手可扶持工件或调整位置，作业灵活性较高。喷嘴座前端的开口方向决定喷射方向，设计时需保证管体内部流道平滑过渡，减少截面突变带来的压力损失；若用于液体介质，还需在流道末端考虑密封面与喷嘴的配合公差，避免渗漏。外形边界方面，模型整体呈L形枪体，水平方向尺寸主要由枪管长度与喷嘴座外径决定，竖直方向尺寸由手柄高度和底座直径决定。安装与使用边界上，手柄宽度需贴合成年操作者手掌虎口范围，扳机与手柄前侧之间应预留足够指部空间，避免握持时手指与枪体干涉；底座直径应大于手柄截面，保证直立支撑面积；喷嘴座外圆需为后续装配快换接头或锁紧螺母留出操作空间。结构建模过程中，销轴孔、弹簧挂点、

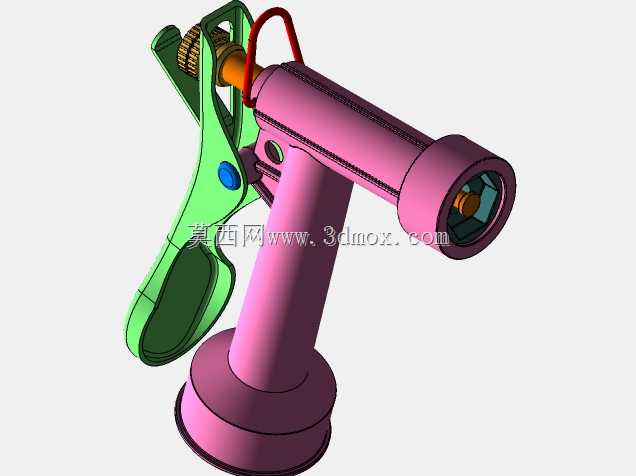

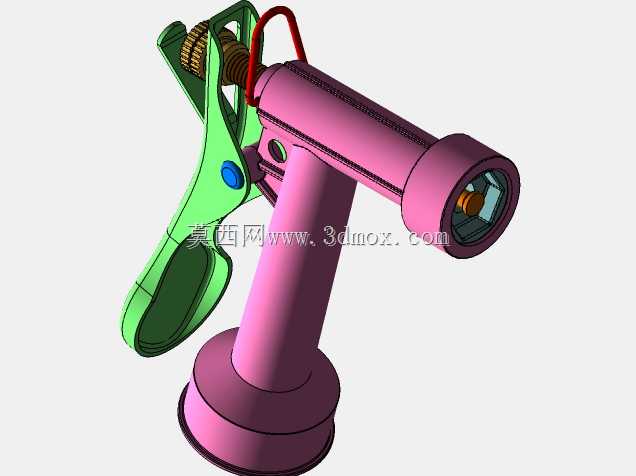

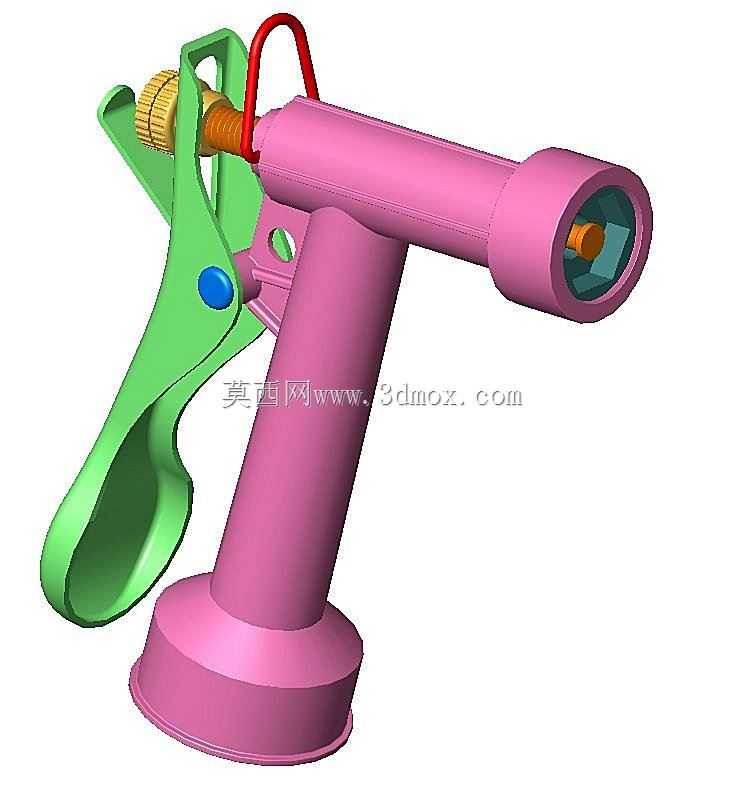

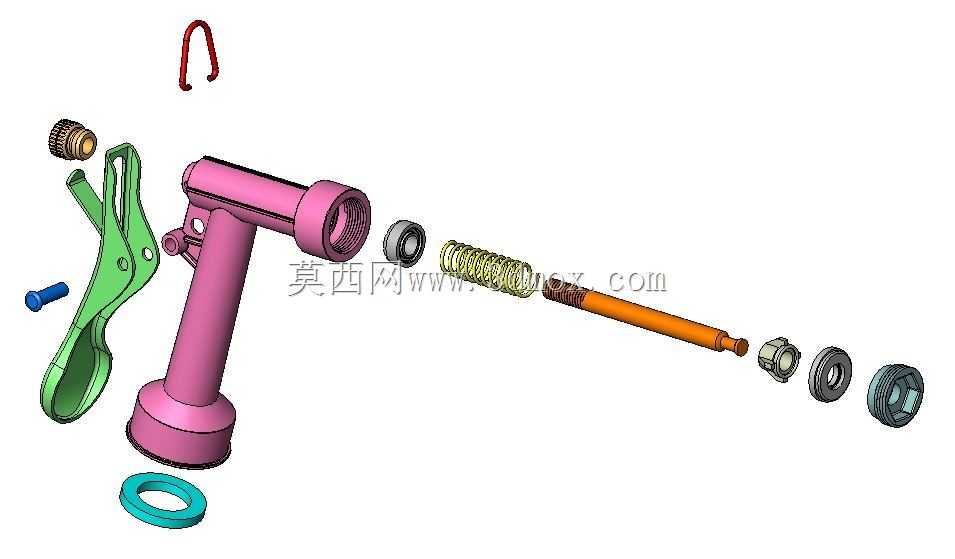

　　旋钮螺纹段与扳机旋转中心的相对位置是关键，这些尺寸直接影响杠杆比、扳机行程和复位可靠性。扳机与枪体之间应设置合理间隙，既保证转动灵活，又避免间隙过大导致操作松垮。各外露零件采用不同颜色区分，有助于在三维评审阶段快速识别功能件：粉色部分为枪体主体与喷嘴座，绿色为扳机与支撑结构，红色为复位弹簧，金色为调节旋钮，蓝色为限位销。这种分色方式也便于工程图中拆解装配关系，指导后续零件加工与样机装配。
