NASA超音速喷气式公务机气动布局

　　该三维模型呈现的是面向高速民用运输场景的超音速喷气式公务机构型，重点不在完整机载系统装配，而在气动外形、流场计算结果与总体布局关系的可视化表达。对结构设计、气动选型和飞行器概念论证人员而言，这类模型可直接用于理解机翼平面形状、机身长细比、尾翼位置与压力分布之间的耦合关系，也能作为后续开展外形细化、局部修型和多方案比较的基础。

　　从实际用途看，该构型服务于高速公务航空的概念研究，目标是在较高巡航马赫数下维持较低阻力与可控的纵向稳定性。模型采用细长尖头机身，能够显著削弱超音速飞行时的头部激波强度；大后掠三角翼或箭形翼与机身高度融合，既增加了有效升力面积，也使机翼根部结构具有更连续的传力路径。垂尾和平尾布置在后机身延长段，位置远离机翼强下洗区，有利于在跨音速和超音速状态下保持操纵面效率。

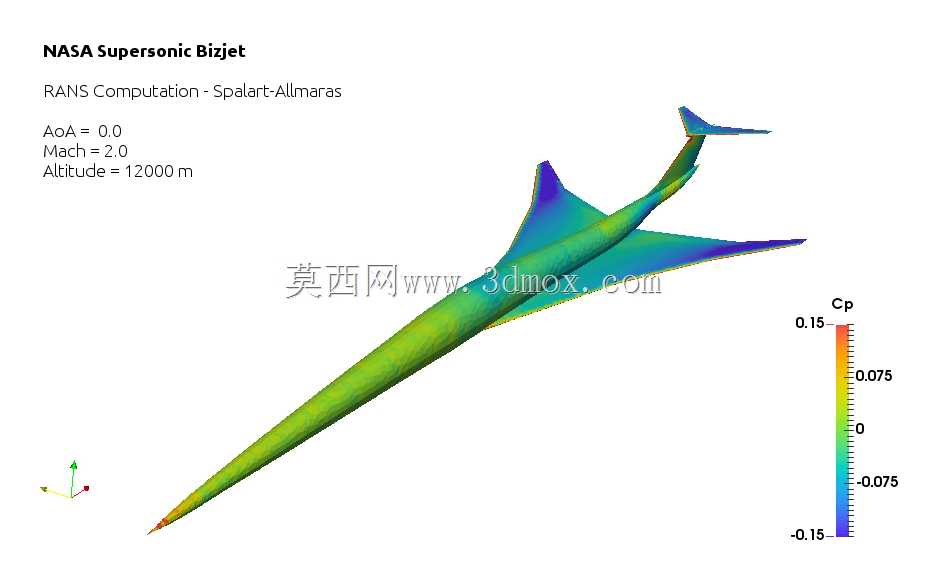

　　功能特性方面，图中展示的是迎角为0、马赫数2.0、高度12000m条件下的RANS计算结果，并使用Spalart-Allmaras湍流模型处理附着流与中等分离区域。表面压力系数云图覆盖机头、机翼前缘、边条过渡区和尾翼，能够直观反映压缩区、膨胀区以及低压吸力区的分布。机头前端压力较高，沿细长锥面迅速下降；机翼前缘和上表面形成明显低压带，后缘压力逐步恢复；尾翼附近的压力变化则可用于判断配平阻力和舵面效能。这些信息对判断超音速巡航点的升阻特性、静稳定裕度以及局部激波位置具有直接工程价值。

　　设计思路上，该外形并非单纯追求视觉上的高速感，而是围绕超音速减阻、低速可用升力和结构可实现性之间的平衡展开。长细比较大的机身可降低波阻，但会对内部装载、座舱视界和起落架布置提出约束；大后掠翼改善高速性能，却会降低低速升力线斜率，因此需要通过机翼弯扭、前缘形状和边条涡控制来兼顾起降阶段。模型将机翼与机身融合处处理成平滑过渡，可减少跨音速面积率不连续造成的阻力突增；尾部收缩段则需要同时考虑发动机喷流干扰、后体阻力和垂尾支撑刚度。

　　从外形尺寸与安装边界理解，虽然图面未给出逐段尺寸，但比例关系已经明确：机身长度远大于翼展，机头锥占据较大前机身比例，机翼根弦较长，外翼段后掠明显，尾翼位于发动机喷流影响区附近。进行详细设计时，前机身需要预留雷达舱、航电设备、驾驶舱和前起落架舱；中后机身需安排燃油箱、发动机进气道、主起落架收藏空间和承力框；机翼内部则要布置翼梁、翼肋、整体油箱以及操纵线系。若将该模型用于工程深化，必须校核机翼后掠角与机身截面积分布，避免在面积曲线中出现局部突变；同时还要检查垂尾和平尾与喷流、机翼尾流的相对位置，防止高速状态下操纵效率非线性下降。

　　在三维建模层面，该类模型适合采用曲面连续建模方式完成：先建立机身轴线和翼面基准平面，再由翼型站位生成机翼、平尾和垂尾曲面，最后通过桥接曲面处理翼身融合与尾部收缩。CFD结果贴图可用于评审展示，但如果要支持网格生成或进一步仿真，仍需保证几何封闭、法线一致、曲面无重叠，并在进气道、喷口、前缘半径等关键区域保留可编辑参数。对从业者而言，这类模型的价值不只在于外观还原，更在于把气动计算结果转化为可讨论的结构边界，使外形设计、内部布置和性能分析能够在同一数字样机上协同推进。
