本田HA-420公务喷气式飞机气动仿真

　　该三维作品围绕小型商用喷气公务机构型展开，核心呈现机身、机翼、尾翼及翼上发动机短舱一体化布局，并以表面压力系数云图展示可压缩流场计算结果，适合飞行器总体布置、气动外形校核、CFD前处理与教学演示场景使用。模型重点不在内部管路或机载系统，而在外部几何连续性与流场边界表达，能够帮助结构设计人员快速判断机头锥度、翼身融合区、垂尾后掠角、平尾位置与发动机短舱相对机翼的安装关系。

　　从实际用途看，这类轻型公务机主要承担高频次短中程商务出行，对低速起降效率、巡航阻力、客舱截面利用率和机场适应性要求较高。机头采用较细长的钝尖锥造型，可在高亚音速条件下延缓局部激波形成；风挡区域保持平滑过渡，避免台阶带来的附加阻力；机身中段截面接近圆形，既有利于客舱布置，也能在增压工况下形成较均匀的环向应力路径。机翼选择低阻后掠构型，翼尖带有上反与小翼特征，可削弱翼尖涡强度，降低诱导阻力；发动机短舱置于机翼上方，是该机型区别于传统尾吊或翼下吊挂方案的关键特征，能够释放机身内部空间、降低客舱噪声传递，并减少地面吸入异物的风险。

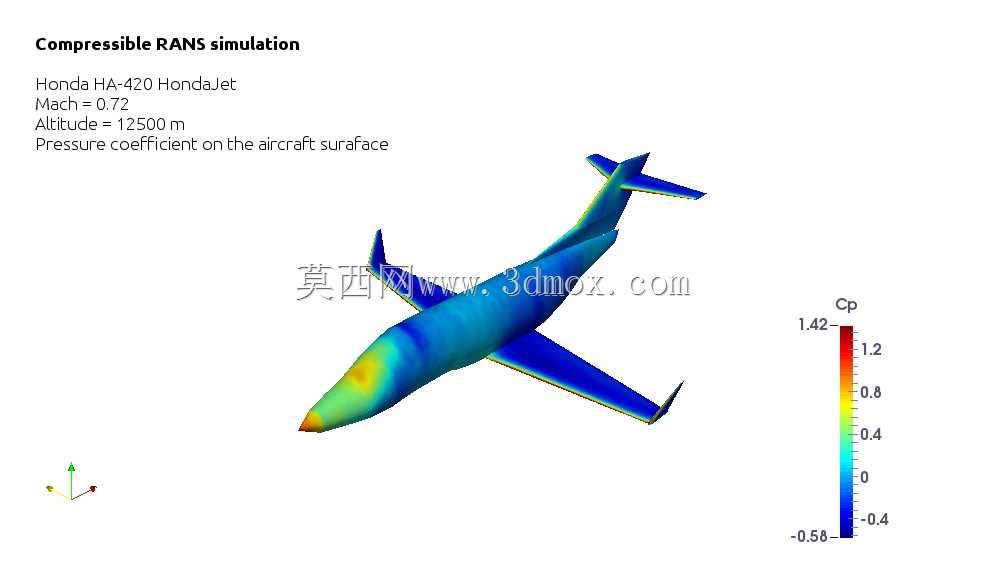

　　建模思路上，作品优先保证气动外形的拓扑完整性，而非追求制造级细节。机身沿纵向由多组控制截面放样生成，机翼通过翼型站位、扭转角和后掠线约束形成曲面，尾翼与短舱则作为独立部件装配到统一基准坐标系中。压力系数云图覆盖全机表面，颜色由驻点附近的高值区向机翼上表面低压区过渡，能够直观反映升力产生区域、前缘吸力峰以及机尾局部流动变化。对于三维建模从业者而言，这类模型可用于检查曲面连续性、部件干涉、对称面约束和外流计算域边界设置；对于方案选型人员，则可据此比较不同短舱位置、机头长细比或尾翼力臂对全机阻力与稳定性的影响。

　　尺寸与安装边界方面，该类飞机在工程上需同时满足停机高度、翼展、主起落架距、发动机离地间隙和尾橇擦地角等约束。翼上短舱虽然提高了发动机离地高度，但会改变机翼局部压力分布，短舱与机翼之间必须保留合理的通道高度和整流过渡，避免高速气流在夹缝区形成强干扰。机翼与机身对接区需要兼顾翼梁穿过空间、燃油箱布置和维护口盖位置；垂尾、平尾的后掠与面积则要保证单发失效或大侧风条件下的方向控制余量。起落架位置不能只看收放空间，还要结合重心包线、转弯半径和停机稳定性校核；机头雷达罩、客舱门、应急出口和尾部服务门等开口，也会影响局部刚度与气动表面质量。

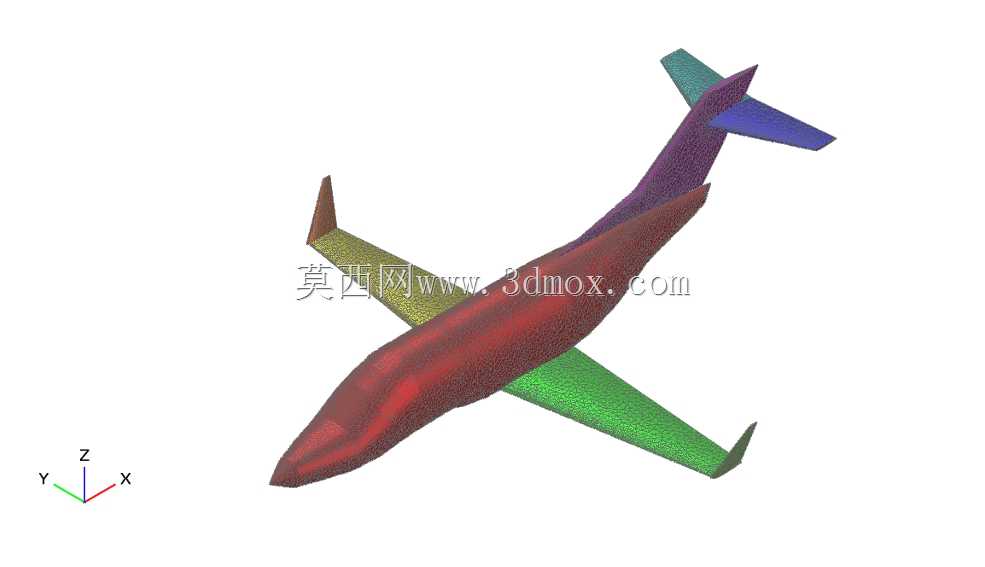

　　在仿真应用层面，该模型对应的可压缩RANS计算适合捕捉巡航状态下的附着流、压力恢复和局部激波趋势，但用于工程决策时仍需补充网格无关性验证、边界层厚度、转捩位置、雷诺数修正以及不同马赫数与迎角工况。表面网格应在机头前缘、机翼前缘、短舱唇部、翼身结合处和尾翼根部加密，远场边界需留出足够空间以避免波反射影响结果。若后续进入结构设计阶段，还需把气动载荷映射到翼面壁板、翼梁、肋框和机身隔框上，再结合增压载荷、鸟撞、颤振、疲劳及着陆冲击进行综合校核。
