超音速民用运输机气动布局仿真模型

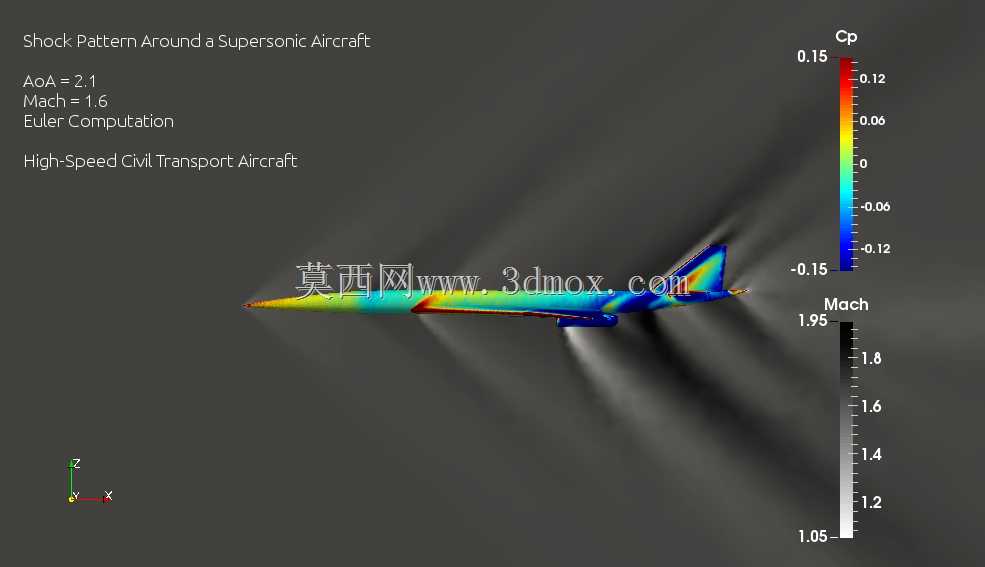

　　该模型围绕高速民用运输机构型展开，核心呈现跨音速到超音速区间的机身表面压力系数分布与空间激波形态，可用于气动方案论证、外形修型校核以及CFD结果可视化展示。从实际工程用途看，这类构型并不直接对应某一量产机型，而是面向高速民机概念设计阶段的典型研究对象，重点评估机翼、机头、后体与尾翼在高亚音速及超音速来流条件下的阻力增长、压力突变和局部流动分离风险。图中侧视结果清晰显示，沿机头、翼面及后机身存在明显压力梯度变化，彩色云图标定了Cp从负值到正值的连续分布，能够帮助结构与气动设计人员判断局部载荷集中区域，为后续翼面蒙皮分区、长桁布置和接头加强提供边界依据。

　　建模思路上，整机外形以光滑连续的长细机身、大后掠机翼和后置尾翼为主要特征。机头采用细长旋成体修形，用于延缓超音速状态下强激波的形成；机翼与机身之间需要保持翼根区曲面光顺，避免局部曲率突变造成压力峰值；后机身收缩段则需控制截面积变化率，降低底部阻力。模型在三维表达中保留了飞行器主要气动控制面与机身轴线关系，没有过度加入内饰、管路或系统级细节，这使得它更适合作为气动物理场展示、总体布置讨论和教学演示载体，而非直接用于生产制造的详细结构数模。

　　在行业应用场景中，该类模型可服务于飞行器总体设计、航空教学、航展展示和仿真报告配图。气动工程师能够借助它观察迎角变化对激波位置的影响，结构工程师可以据此理解外载荷沿翼面和机身的传递趋势，仿真人员则可将其作为网格划分、边界条件设置和结果后处理的参考几何。对于需要进行多方案比选的团队，该模型还可作为基线外形，进一步改动机翼后掠角、机身长细比、翼吊或尾撑布局，以比较不同构型在高速巡航段的气动差异。

　　外形边界方面，模型沿航向具有较大长细比，机头尖锐前伸，机翼位于机身中后段，垂尾与平尾构成尾部稳定面。进行三维装配或场景布置时，应预留机身轴向展示空间，避免侧向视口被尾翼遮挡；若用于风洞试验示意，还需注意模型支撑点通常位于后机身或腹部，支撑结构不能破坏机翼下表面主要压力区。若转入详细设计，机翼前缘、翼身融合区和发动机安装位置需要进一步补充局部曲面定义，并结合真实翼型、操纵面偏转和发动机短舱干扰进行修正。

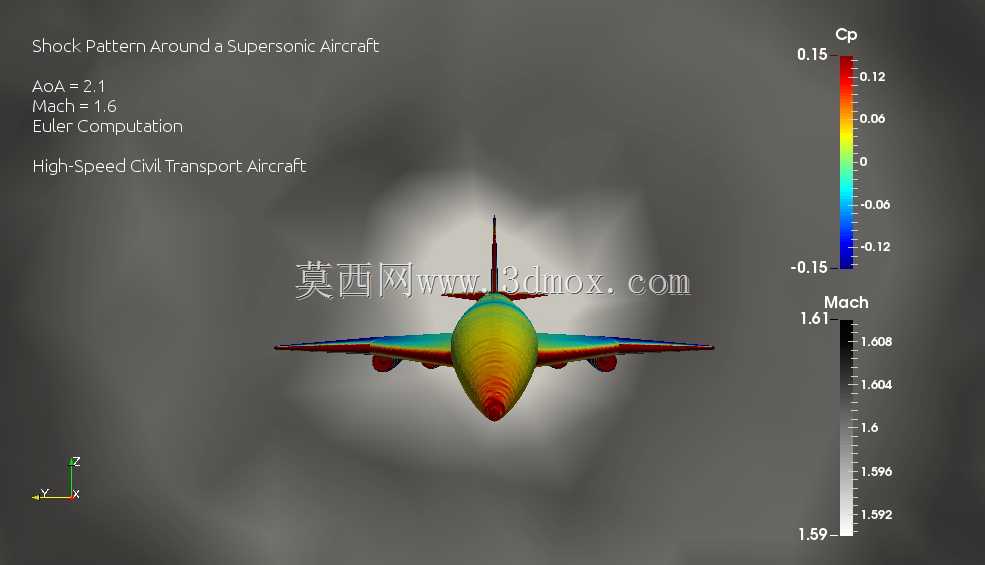

　　从功能特性看，模型最突出的价值在于把抽象的超音速流场转化为可视的压力分布与激波图案。马赫数标尺和压力系数标尺同时出现，说明结果不仅关注几何外形，还强调来流速度与表面压力之间的对应关系。工程使用时，可据此识别机头激波、翼面膨胀区和后体压缩区，判断巡航效率与安定面配平压力。对于三维建模从业者，这类模型也提示了航空外形建模的关键要求：曲面连续性、截面控制、对称约束以及气动修型优先于单纯外观造型。
