变翼布局未来运输机气动仿真数模

　　该数模面向干线与中型货运平台的概念论证场景，可用于总体方案比选、气动外形校核、CFD前处理网格划分以及教学演示。实际工程中，这类布局并不直接进入制造环节，而是作为方案冻结前的数字载体，帮助设计人员在风洞试验前判断机翼平面形状、机身长细比、尾翼位置与发动机短舱布置之间的耦合关系，减少后期反复修模带来的周期损耗。

　　模型主体采用宽体增压筒段机身与后掠上单翼组合，翼下吊挂两台涡扇动力短舱，垂尾、平尾与机身尾部形成完整的安定面组合。可变翼梢部分在数模中以连续翼面表达，可用于评估不同外翼段折角或展长状态下的升阻特性；在巡航构型下，机翼后掠角与翼型相对厚度匹配高亚音速飞行需求，能够抑制局部激波发展并维持较高的巡航效率。机头采用钝圆截面收缩，既兼顾雷达舱与驾驶舱空间，也控制驻点区压力峰值；机身尾部按收束角平滑过渡，以降低底部阻力并避免尾流过早分离。

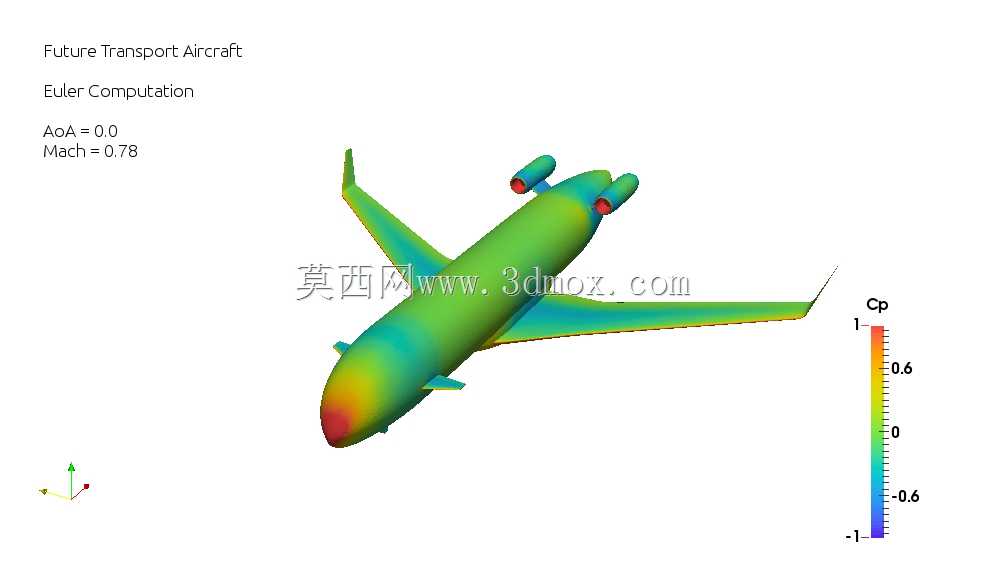

　　从功能特性看，该几何重点服务于外流场计算。机身、机翼、短舱与尾翼之间的相交面已做连续处理，适合生成边界层网格并开展压力系数、摩阻、升阻比及俯仰力矩分析。图中压力系数云图覆盖全机表面，可直观读取前缘负压峰值、上翼面吸力恢复以及后体压力分布，为判断激波位置、分离趋势和操纵面效率提供依据。短舱与机翼的连接区域、翼身结合部以及平尾遮蔽区是网格加密重点，这些位置对阻力预测和局部流场畸变较为敏感。

　　设计思路上，数模没有追求内饰、起落架或系统管路细节，而是把控制重点放在气动外形的连续性与参数可修改性上。机身轴线、机翼站位、翼型弦长、短舱吊挂位置和尾翼力臂均可作为后续变型基准，便于在同一骨架上比较不同机翼面积、展弦比或发动机位置的方案。对于结构设计人员，该外形可进一步转化为框、梁、长桁和翼肋的布置边界；对于性能专业，可直接提取浸润面积、参考面积、翼展和机身截面等总体参数；对于货运场景论证，则可在保持气动外形约束的前提下评估货舱长度、舱门位置与重心包线。

　　安装边界方面，全机外轮廓需按巡航构型控制：机翼展向范围决定停机与机库占用宽度，垂尾高度限制机库门净空，发动机短舱最低点决定地面净距，机身直径与货舱地板高度共同影响地勤装载接口。虽然该数模未给出具体工程尺寸，但建模时已保留典型运输机的比例关系，可在导入三维软件后按目标吨位或货舱截面进行缩放。缩放过程中应同步校核翼载荷、推阻匹配、尾翼力臂与起降擦地角，避免单纯按视觉比例拉伸造成气动或布置失真。

　　在三维建模实现上，建议优先采用曲面骨架方式管理机身、翼面与短舱，保持截面线、引导线和基准面的层级清晰；翼型数据应沿展向布置并控制扭转角，翼梢可变段通过独立曲面或参数表驱动，便于后续替换。CFD应用时需将模型置于足够大的计算域，远场边界不得干扰机身绕流；近壁网格应依据目标y+布置，机翼前缘、短舱唇部和翼身结合部需提高分辨率。若开展多状态计算，可在该几何基础上调整迎角、马赫数与雷诺数，对比起降、爬升和巡航状态的升阻特性，从而为未来运输机的总体方案取舍提供量化依据。
