波音787-300客机气动压力分布仿真模型

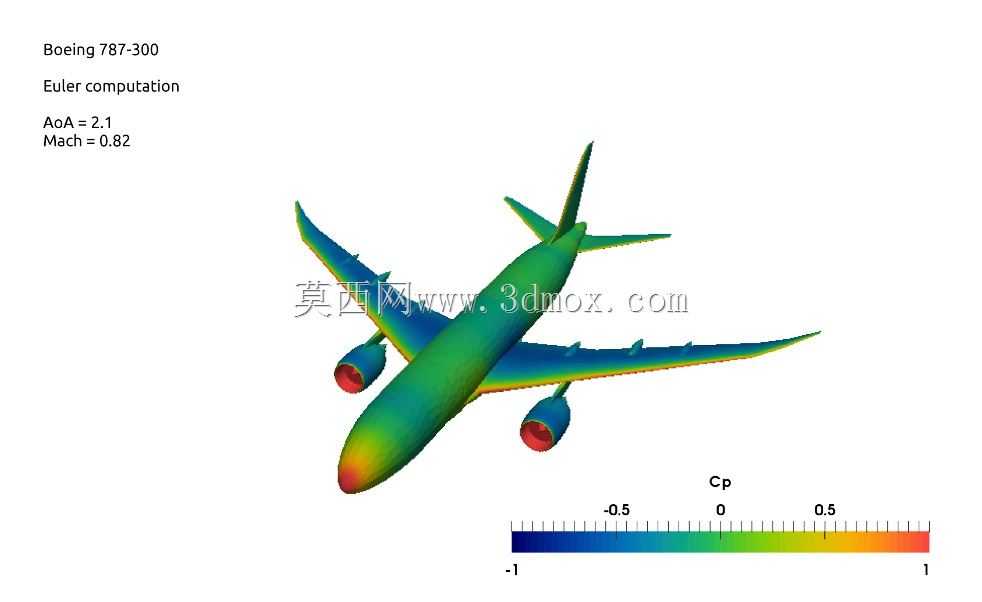

　　在民用干线客机的气动研发流程中，全机表面压力系数分布的可视化结果，是判断机翼升力分布、激波位置、机身摩擦阻力与干扰阻力的核心依据。该三维模型完整还原了波音787-300双发宽体客机的整机气动外形，包含融合式翼梢小翼、后掠下单翼、翼下吊挂大涵道比涡扇发动机、常规尾翼布局等全部关键气动特征，可直接用于欧拉方程求解的CFD前处理几何输入。从实际工程应用场景来看，这类全机气动模型多用于客机初步设计阶段的方案选型，工程师可通过调整机翼后掠角、翼型弯度、发动机吊挂位置、平尾安装角等参数，快速迭代不同迎角、马赫数下的全机流场特性。图中展示的计算状态对应迎角2.1度、马赫数0.82，属于典型的高亚音速巡航工况，

　　表面压力系数云图清晰呈现了机头驻点区域的高压特征、机翼上表面的低压吸力区、翼身结合处的压力过渡，以及发动机短舱与机翼之间的干扰流场分布。在建模思路上，整机曲面严格遵循气动外形的连续性要求，机身采用旋成体叠加局部修型的曲面构建逻辑，机翼沿展向设置多段控制翼型，通过放样生成光滑翼面，翼根与机身的交接区域做了专门的融合过渡处理，避免几何尖角导致CFD计算中出现局部流场畸变。发动机短舱保留了进气道唇口、外罩流线与尾喷口轮廓，吊挂与机翼的连接曲面保证G2连续，尾翼的翼型与安装角度完全匹配宽体客机的巡航配平需求。外形尺寸与安装边界方面，模型严格对标真实波音787-300的几何比例，机身长度、翼展、垂尾高度、

　　发动机短舱的相对位置均符合实际机型的总体布置，机翼的后掠角、上反角、翼梢小翼的倾斜角度均按照公开的气动参数还原，可直接用于全机流场域的布尔运算与网格划分。在结构设计与气动评估的协同工作中，该模型还可作为载荷输入的基础载体，表面压力分布数据可直接映射到结构有限元模型的蒙皮单元上，计算机翼梁、翼肋、机身框等主承力结构的气动载荷分布，为结构强度校核、疲劳寿命分析提供真实的载荷边界。对于高校航空航天专业的教学场景，该模型可用于演示高亚音速客机的压力分布规律、激波产生机理、翼身干扰效应，帮助学生理解升力的产生机制与阻力的构成来源。在模型的几何细节处理上，省略了对全机流场影响极小的风挡、舱门、天线等局部凸起特征，既保证了气动计算的效率，

　　又不会对全机宏观压力分布结果产生显著影响，这种简化思路也是航空CFD工程计算中的通用处理方式。通过该模型完成的欧拉计算，可快速获取全机升阻比、俯仰力矩系数、压力中心位置等关键气动参数，为后续的垂尾配平计算、起落架布局优化、燃油系统重心包线核算提供基础数据支撑。
