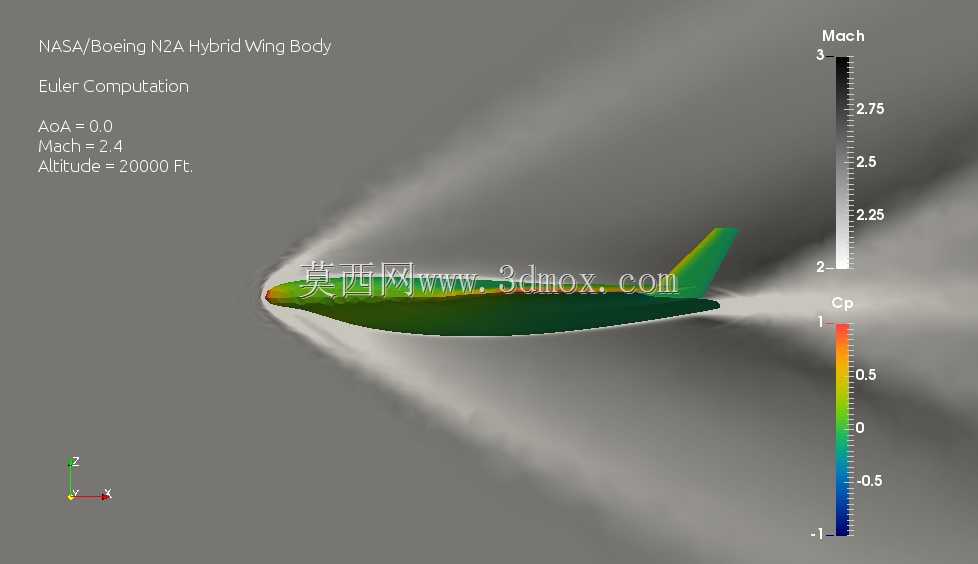

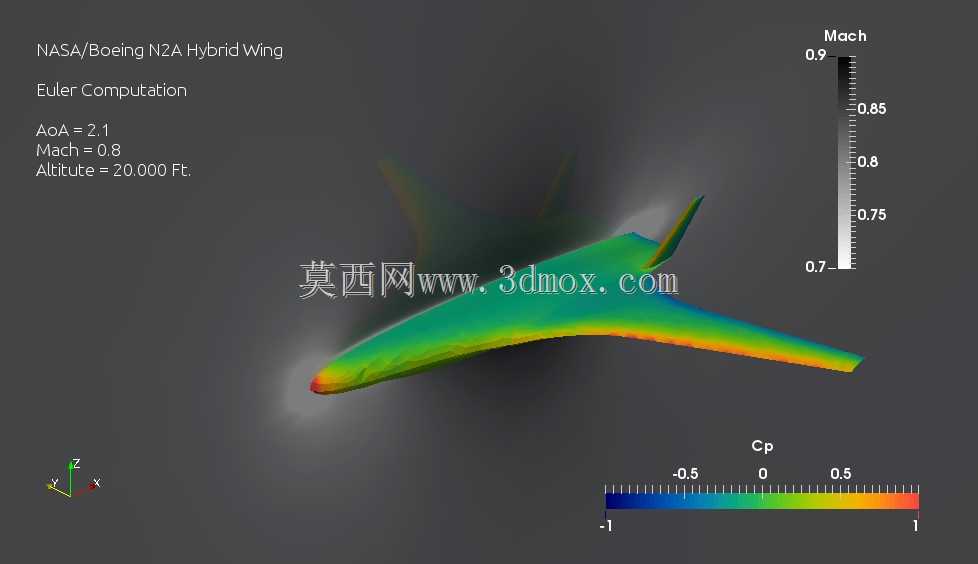

　　该构型围绕翼身融合飞行器的高速气动特性展开，重点呈现机体在高亚声速巡航与超声速绕流条件下的压力分布、激波形态及流场结构。图中马赫数标尺与压力系数色带覆盖从机头驻点区到机尾膨胀区的完整变化，可用于观察机翼上表面压缩波、后缘膨胀以及尾迹区的速度梯度。对于结构设计人员，这类流场结果并非单纯的可视化展示，而是判断表面载荷分区、翼面厚度分布、局部刚度补强位置的重要依据。机头前缘需要承受较强的压缩载荷，翼身过渡段则同时承担升力传递与机身容积维持，曲面连续性直接影响跨声速阻力增量。

　　从实际用途看，N2A类翼身融合布局服务于高升阻比、低浸润面积和较大内部容积的综合需求，适合用于先进民机概念、远程飞行平台以及气动布局验证。与传统筒身加机翼方案不同，该构型将机身也作为升力面的一部分，中央体宽度较大，机翼与机身之间没有明显的折角，因此在三维建模时必须严格控制截面控制线的相切与曲率过渡。若过渡曲面出现局部凹陷或法向突变，CFD计算中会形成非物理的低压团或虚假分离，导致阻力、俯仰力矩和压力中心位置失真。

　　设计思路上，该模型强调巡航状态与冲击状态的区分。高速绕流图用于识别激波位置和波阻增长趋势，而巡航状态则关注升阻比、低头力矩控制以及翼面载荷的展向分布。机头长细比、中央体厚度、机翼后掠角、外翼段扭转和尾缘修形共同决定了全机配平特性。建模时不能只追求外形顺滑，还要保留可参数化调整的控制截面，使前缘半径、最大厚度位置、翼身融合宽度和立尾面积能够在后续迭代中快速修改。

　　外形边界方面，该类飞行器通常采用宽扁中央体，翼展方向的投影面积较大，机身高度相对受限，这对内部设备布置、起落架收放空间和油箱分区都会形成约束。三维模型需要同时维护气动外形面与内部可用包络：外蒙皮决定流场质量，内边界则决定结构框架、系统管路和任务设备是否存在干涉。立尾或尾撑的位置不能只按稳定性经验布置，还要结合后体流场判断是否处于低能尾流之中，否则会降低航向稳定效率。

　　在网格与几何处理环节，前缘、翼尖、翼身交接区和尾缘附近需要加密曲率控制线，避免离散后出现折线。压力系数从正值快速过渡到负值的区域，往往对应强逆压梯度或激波附着点，结构设计时应把这些区域作为蒙皮局部稳定性和长桁布置的重点。对于后体，截面收缩过快会引起底部阻力上升，收缩过慢又会增加浸润面积，因此需要在容积、阻力和俯仰力矩之间反复权衡。

　　面向三维建模从业者，该构型的价值在于提供了一个完整的高速飞机外形表达对象：它既包含机头、中央体、外翼、立尾等独立部件，又要求这些部件在拓扑上连续融合。建模过程中应优先建立对称面基准、展向站位和关键翼型剖面，再通过桥接曲面构建翼身过渡区，最后用曲率检查和截面斜率检查确认光顺性。这样得到的模型不仅能用于渲染展示，也能为后续CFD计算、初步结构布置和气动弹性分析提供可靠几何基础。
