支线涡桨客机气动压力云图仿真数模

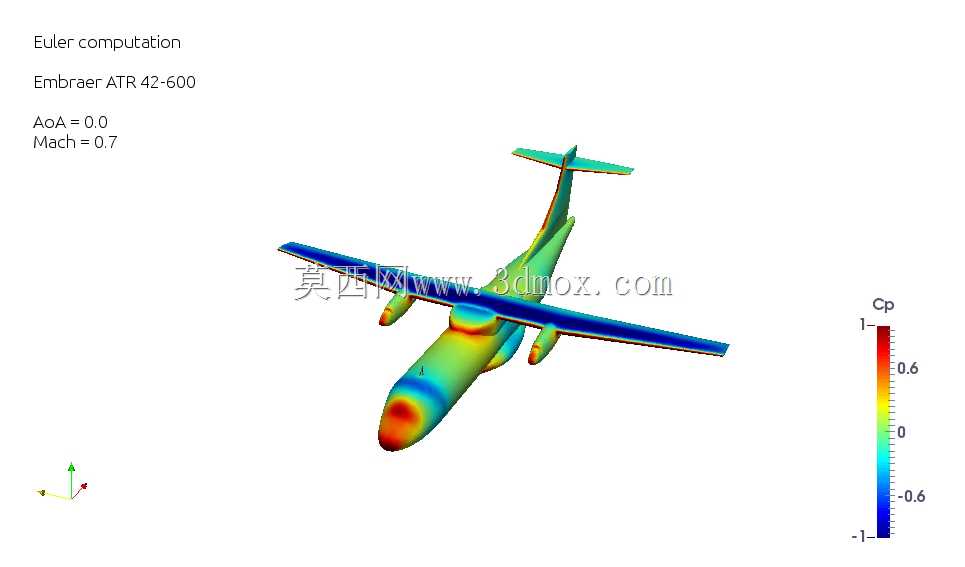

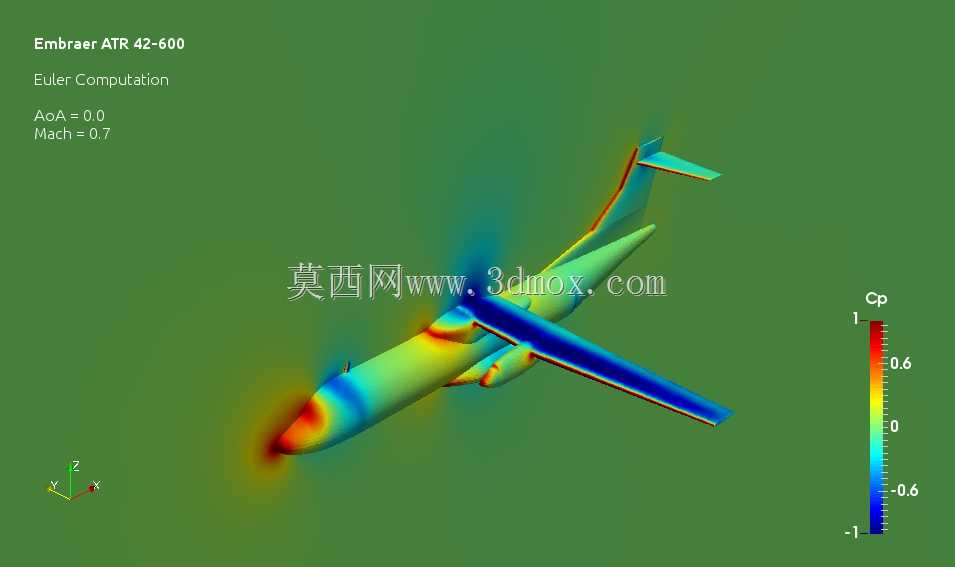

　　该三维数模围绕双发涡桨支线客机的巡航工况展开，重点呈现零迎角、马赫数0.7状态下的全机表面压力系数分布，可直接用于气动外形校核、流场结果对照与教学演示。机身采用典型支线运输机的圆筒增压截面，机头沿纵轴平滑收缩以控制驻点附近的正压峰值，图中红色高Cp区集中在雷达罩前缘，符合亚音速来流在钝头体前的滞止特征；沿机头向后，上、下表面压力快速过渡，驾驶舱风挡与机身接合处做了连续曲率修形，避免局部折线诱发过早的吸力峰或附面层分离。机翼为高置单翼布局，翼身结合部通过整流带平滑过渡，数模中该区域的颜色梯度变化可用于观察翼根干扰对弦向压力分布的影响；机翼平面带有后掠与扭转，外翼段上反以提升横向稳定性，翼下吊挂涡桨动力短舱，

　　短舱与机翼之间的挂架外形保持流线收束，既控制巡航阻力增量，也为发动机进气、排气留出合理的轴向与径向间隙。从压力云图看，翼面吸力区沿展向连续分布，前缘负压较高并向后缘逐步恢复，翼尖处可见三维效应带来的压力梯度变化；尾翼采用低阻平尾与单垂尾组合，平尾安装位置避开发动机喷流与机翼下洗的强扰动区，垂尾后掠以兼顾方向稳定效能与颤振裕度。数模保留了机身、机翼、尾翼、动力短舱、挂架等主要气动部件的相对位置关系，可用于检查全机长细比、翼身整流范围、发动机短舱与机翼的净距、尾翼力臂等关键边界。在工程使用中，这类外形可支撑短程支线航线的起降性能估算、巡航升阻特性比对、操纵面布置前期评估，也可作为CFD网格划分与欧拉求解结果的验证参照；结构设计人员可依据表面压力分布判断壁板受载趋势，气动人员可据此调整翼型扭转、机头钝度、短舱安装角与翼身整流轮廓，教学场景中则能直观解释亚音速可压缩流中压力系数沿机体的变化规律。
