弯管成型限位折弯工装结构

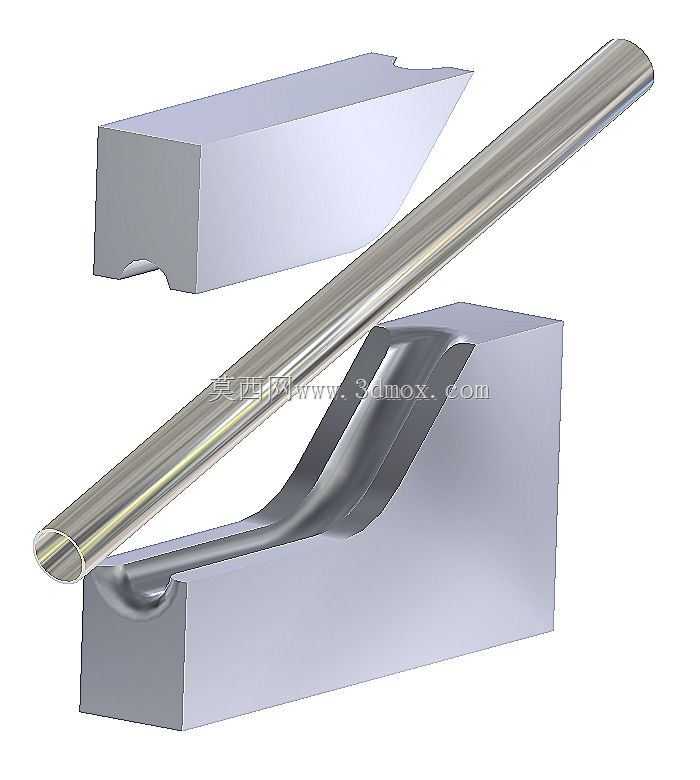

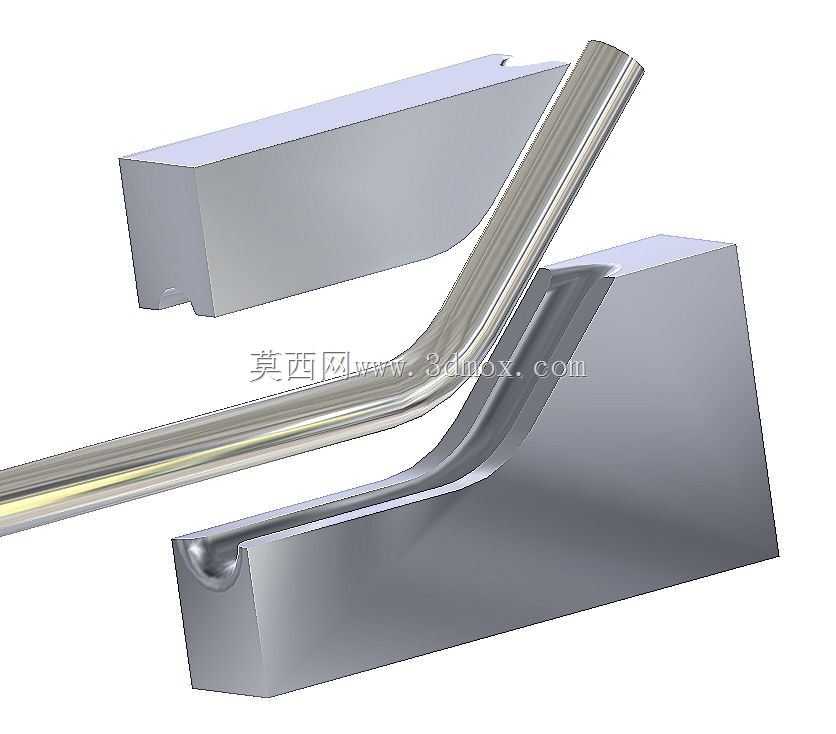

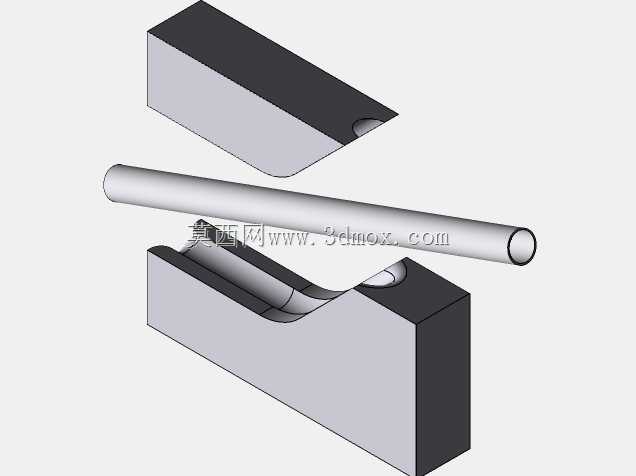

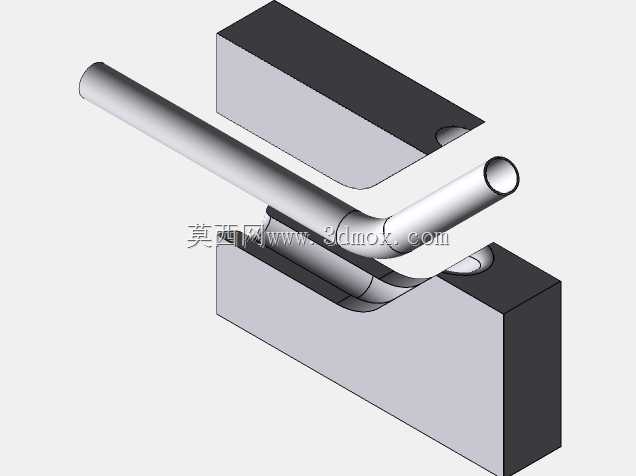

　　该结构主要服务于小直径金属管材的折弯定位场景，常见于车间试制段、管路件小批量加工工位以及工装维修现场。实际使用时，管材沿下模块的弧形沟槽送入，上模块从上方合入，二者共同约束管材截面，避免薄壁圆管在弯曲过程中出现塌陷、椭圆超差或外侧拉伤。与整套大型弯管机相比，这类分体式模块更适合固定角度、固定半径的重复折弯，换型时只需更换对应沟槽直径和弯曲半径的模块，不必调整复杂的伺服轴系。

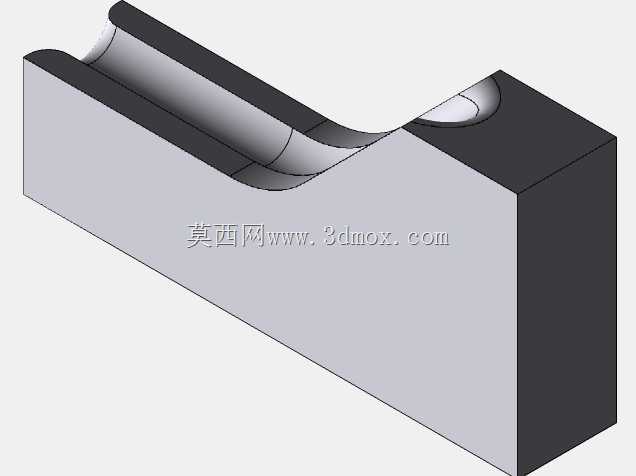

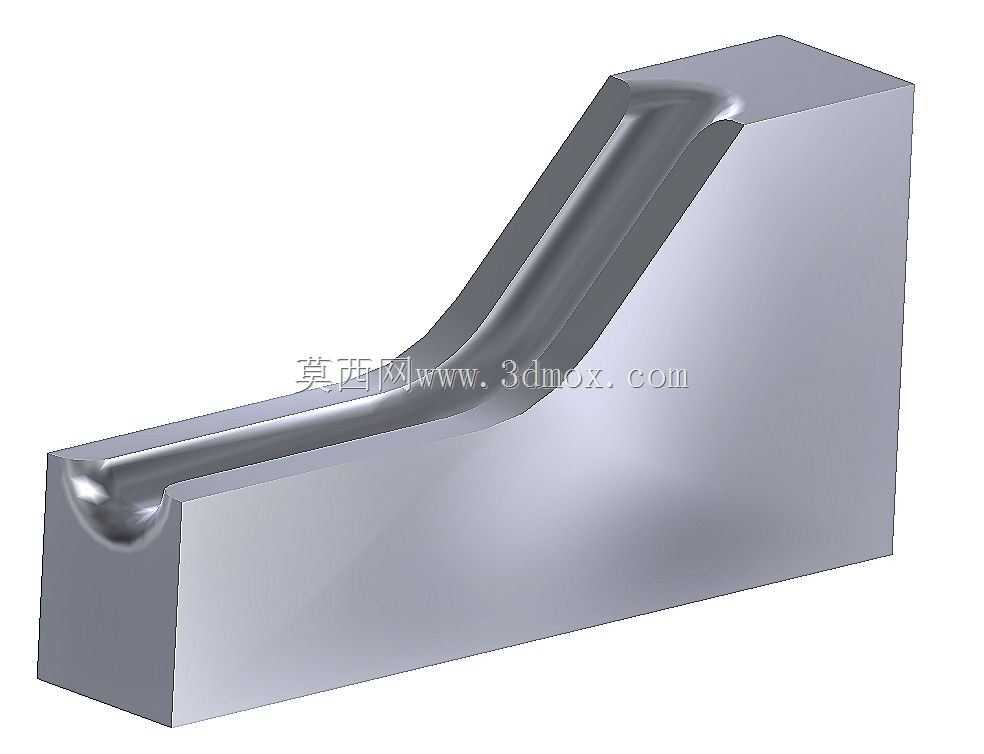

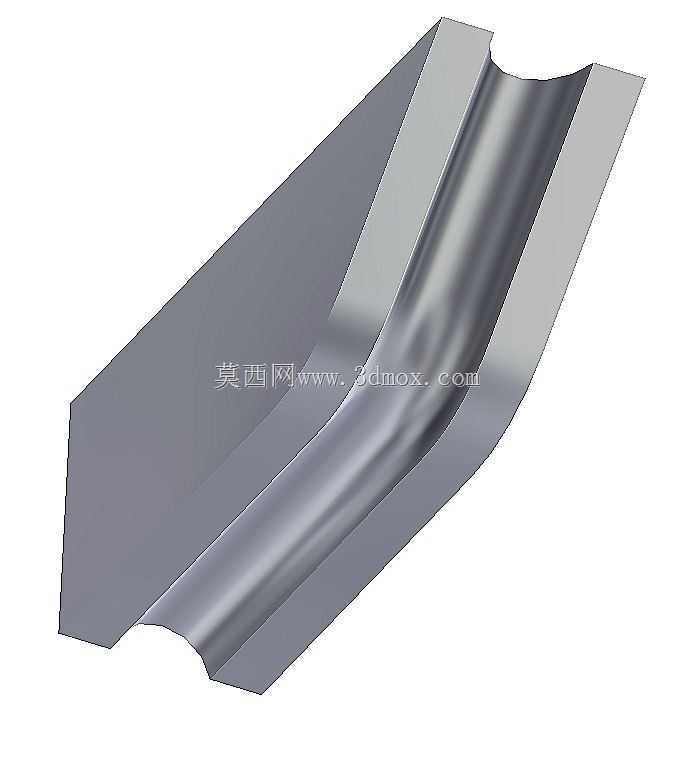

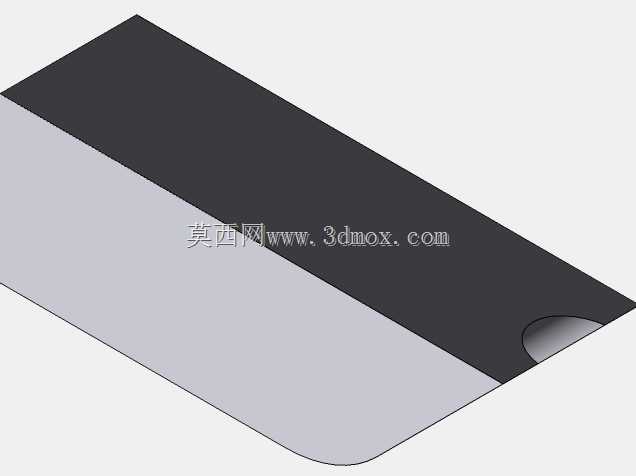

　　从功能拆分看，下模块承担主要承托和半径成型任务，其沟槽中心线决定管材内侧弯曲半径；上模块负责压合与防皱，在弯曲起始区抑制材料堆积；斜向导引段则为管材进入弯曲区提供平滑过渡，减少入口处的应力集中。图中细长杆件可作为芯杆或试弯样件，用于验证沟槽贴合度、弯曲后直线段长度以及模块闭合后的间隙是否均匀。对于壁厚较薄、表面要求较高的管材，这种半开放槽型结构便于在试模后直接观察接触印痕，再针对高点进行修研。

　　设计思路上，模块本体采用方块式布局，目的不是追求外观简洁，而是为了便于直接固定在机床工作台上或夹在虎钳、压板之间。平直安装面能够降低找正时间，侧面可作为对刀基准；沟槽两端保留足够的直线支撑区，可防止管材在受力瞬间发生窜动。弯曲段的曲面需要连续顺滑，任何局部凸起都会在管件表面形成亮痕或压痕，因此建模时通常先建立管材中心线，再扫掠出半圆槽，随后通过布尔运算与本体合并，并在入口、出口处添加微小圆角。

　　尺寸边界方面，模块长度应覆盖完整弯曲弧区并向两端延伸至少1.5至2倍管径，以保证送料稳定；宽度方向需留出压板或螺钉位置，避免夹持点距离沟槽过远导致刚性不足；高度方向则要兼顾上模块行程和管材取放空间。若用于压力机，闭合高度必须与设备滑块下死点匹配；若作为手动工装，则应控制模块重量，便于搬运和翻转。沟槽直径不宜直接按管材名义尺寸取死值，需要结合材料回弹、镀层厚度和表面涂层预留微量间隙；弯曲半径过小会显著增加外侧减薄风险，设计前应核对管材延伸率和允许的最小弯曲半径。

　　在结构校核中，重点不是模块整体会不会被压断，而是沟槽边缘的局部接触应力和上模块导向稳定性。模块材料常选用45钢或合金工具钢，型槽表面淬火后抛光，以提高耐磨寿命；若用于不锈钢管或铝管，还可在型面增加镀层或衬垫，防止铁屑粘结造成划伤。上下模块合模后应保证左右对称，错模会使管材产生侧向扭曲；对于需要严格控制角度的零件，可在模块外侧增加机械挡块，使每一次弯曲都由硬限位确定终点，降低人工操作差异。

　　这类工装的三维建模价值在于提前发现干涉和工艺缺陷。通过装配体检查，可以确认上模块下压时是否与管材已成型段、送料夹具或机床压板发生空间冲突；通过测量弯曲中性层长度，可估算毛坯展开尺寸；通过剖切沟槽与管材配合面，可判断接触区域是否连续。对于需要反复试弯的研发件，先在软件中完成模块分型、圆角过渡和安装孔布置，再进入加工，能够显著减少钳工修配量。实际投产前还应结合管材状态评估回弹补偿，必要时将弯曲角略微过弯，或在型槽末端增加校正段，使成品角度稳定落在公差带内。
