带刹车平板万向脚轮结构设计

　　这款带制动功能的平板式万向脚轮，核心应用集中在工业转运台车、设备移动底盘、仓储货架、工装夹具台架以及需要频繁移位的轻型自动化设备底部。在车间实际使用中，脚轮不仅承担整机或载物台的垂直载荷，还要承受推行过程中因地面接缝、坡度、转向带来的侧向冲击，因此结构设计必须同时兼顾转动灵活性、制动可靠性和安装边界的兼容性。

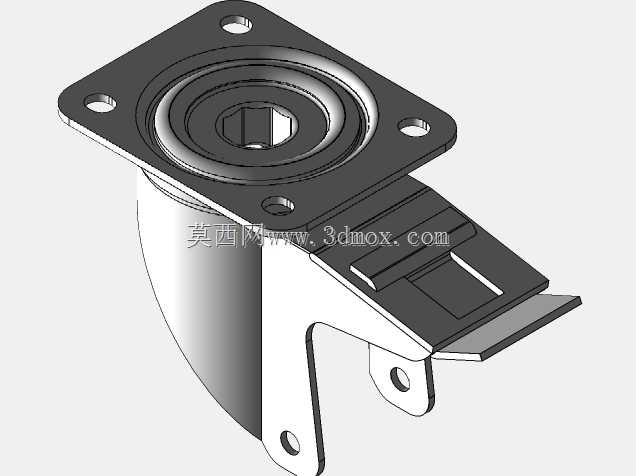

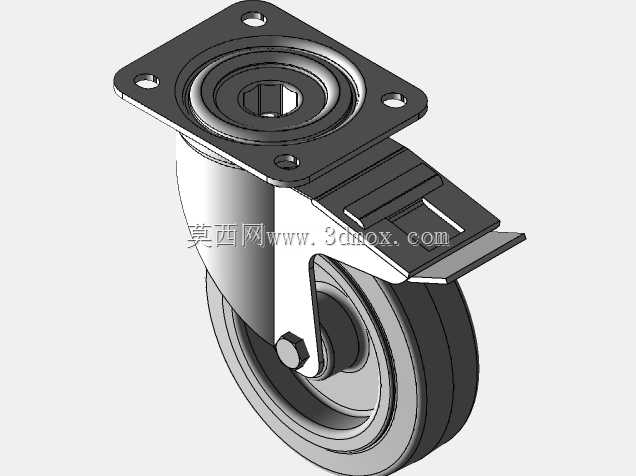

　　从整体结构看，该脚轮由顶部方形安装板、回转支承段、轮架侧板、滚轮以及脚踏制动片组成。方形安装板四角预留安装孔，可直接通过螺栓固定在设备底架或台车架上，相比螺杆式插装脚轮，平板连接方式的接触面积更大，受力更均匀，在设备频繁启停或受到水平拖拽时，不容易出现根部松动。安装板下方设置回转盘结构，内部形成可相对转动的配合面，使轮体能够围绕竖直轴线360度自由转向，满足设备在狭窄通道内斜向推行、原地调整方向的需求。

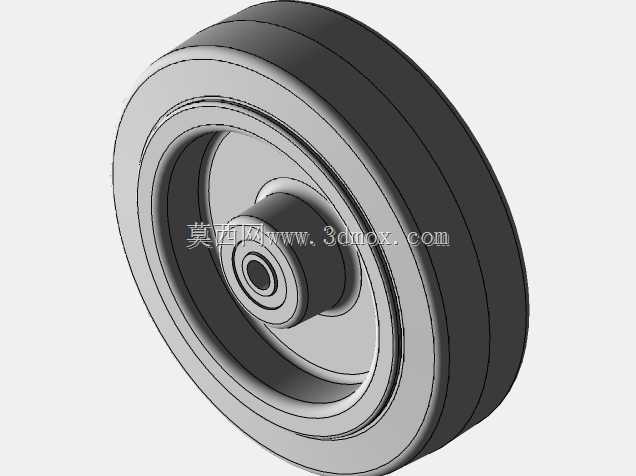

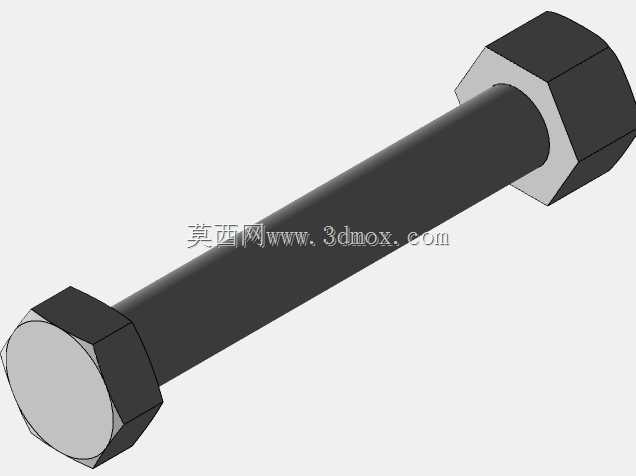

　　轮架采用双侧板夹持式结构，滚轮通过中心轴和紧固件固定在两侧板之间。这种结构的优势在于轮轴受力由两侧板共同承担，滚轮转动时的悬臂效应明显降低，长期使用后轮轴不易发生弯曲变形。滚轮外圈采用弹性轮面设计，能够在一定程度上吸收地面微小凸起带来的振动，降低设备移动过程中的噪音，同时对环氧地坪、水泥地面也有较好的保护作用，避免硬质轮面直接划伤车间地面。轮芯部分与轮轴之间形成转动配合，保证推行时滚轮滚动顺畅，减少滑动摩擦造成的推行阻力。

　　脚踏制动机构是该结构的关键功能部分。制动片从安装板侧向延伸，踩下后可同时限制滚轮转动和万向回转，使脚轮进入锁止状态。在实际设备布置中，这一功能非常重要：当设备需要定位作业、台车上的工件需要装配，或者设备停在有轻微坡度的区域时，单靠滚轮与地面的摩擦往往不足以防止溜车，制动机构锁止后，可避免设备意外移位带来的碰撞风险。制动踏板的位置设置在脚轮侧上方，操作人员无需弯腰，用脚尖即可完成踩下和释放动作，符合车间现场快速操作的习惯。

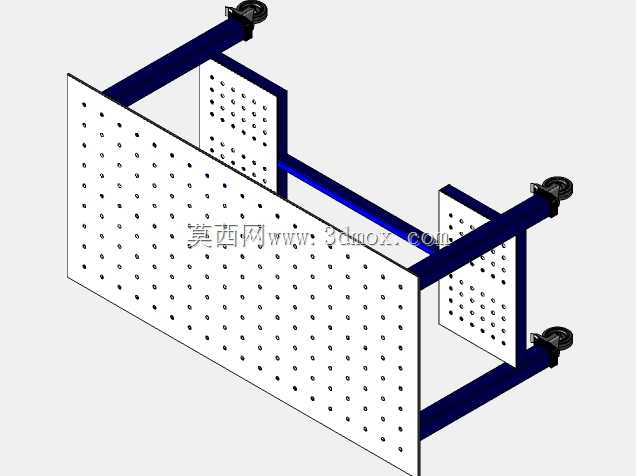

　　从安装边界角度考虑，顶部方形安装板的孔位需要与设备底部安装梁或补强板匹配。设计底盘时，不能只关注单个脚轮的额定承载，还要结合设备重心分布确定四只或多只脚轮的布置位置。若重心偏置，靠近重心一侧的脚轮实际受力会显著增大，选型和结构校核时应留出足够余量。安装板下方的回转直径决定了脚轮转向时所需的底部空间，设备底板、线槽、支撑脚等周边结构不能侵入该回转范围，否则转向过程中会发生干涉。

　　轮体高度方向同样影响整机设计。脚轮安装后会抬高设备底面，设计时需要保证设备底部与地面之间留有足够空间，既便于清扫和维护，也要防止设备最低处与地面凸起物碰撞。若设备需要在固定状态下配合调平支脚使用，脚轮的压缩量、支脚调节行程以及底盘刚性应统一校核，避免出现支脚落地后脚轮仍长期受载，或脚轮承重时支脚无法完全脱离地面的情况。

　　在三维建模过程中，回转盘、轮架、轮轴和制动片之间的配合关系需要重点表达。安装板与回转盘之间应保留合理的转动间隙，轮轴与滚轮、轮架之间的装配关系要清晰，制动片在释放和锁止两个位置的运动轨迹也应通过装配约束体现出来。对于结构设计人员而言，这类模型不仅用于外观展示，更可直接用于底盘布局校核、安装孔位对位、运动干涉检查以及脚轮与支脚、护栏、外罩等周边零件的空间协调。

　　在设备维护层面，该脚轮的可拆卸结构也有利于后期更换。滚轮磨损、制动片弹性下降或回转部位卡滞时，可通过拆解轮轴和紧固件进行局部更换，而不必整体报废。设计台车架时，若在安装板对应位置预留补强板和标准螺栓孔，后期维护会更加方便。总体来看，这款脚轮结构紧凑、功能完整，既满足移动转运时的灵活转向，又能在工位定位时提供可靠制动，适合用于多种工业移动设备和工装台架的底部支撑。
