带花键轴段的螺旋锥齿轮传动件

　　这个零件把螺旋锥齿轮与花键轴做成一体，属于相交轴传动中常见的小齿轮结构。实际装机时，锥齿端与配对大轮啮合，把输入端的旋转运动折角传递到另一根轴上；花键轴段则负责与轮毂或联轴器形成周向固定，既能传递较大扭矩，又便于装配时沿轴向推入到位。相比单键连接，渐开线花键的齿面接触更均匀，对中性更好，在频繁换向、冲击载荷或空间受限的传动箱里更有优势。

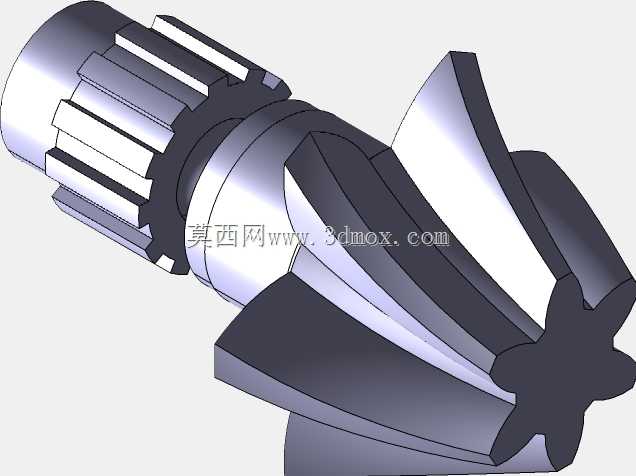

　　从结构上看，齿轮位于轴的一端，轮齿呈弧形并沿节锥方向螺旋展开。这样的齿形在啮合过程中不是突然全齿接触，而是从齿的一端逐步滚向另一端，重合度更高，传动更平稳，噪声也低于直齿锥齿轮。轴肩在齿轮与花键之间形成定位面，装配时可作为轴向限位基准，控制齿轮副的安装距；花键末端通常需要倒角或倒圆，方便插入配合件，同时避免应力集中在端部尖角。

　　设计这类零件时，首先要确定的是相交轴夹角、传动比、安装距和轮坯方向。螺旋角、旋向、齿数和模数会直接影响接触区位置与轴向力方向，必须结合配对齿轮、轴承布置和箱体空间一起校核。若只关注单齿强度而忽略支承跨距，实际运转中容易出现接触斑偏移、局部磨损或轴承载荷异常。齿宽不能无限制加大，过宽会提高对安装误差和箱体变形的敏感度；齿宽过小则会削弱承载能力，需要在强度与可调性之间取平衡。

　　外形尺寸方面，锥齿轮端的最大外径决定了箱体内所需的径向避让空间，齿顶圆与箱壁、润滑结构之间必须留出安全间隙。花键段的外径、长度和齿数决定了配合轮毂的最小包容尺寸，也影响轴端伸出长度。轴肩直径和过渡圆角要同时满足定位、磨削和疲劳强度要求，不能为了追求紧凑而把圆角做得过小。若该轴需要穿过轴承或密封件，各段直径还应形成合理阶梯，便于压装并减少精加工工序。

　　安装边界上，配对齿轮的轴线交点必须与设计节锥顶点保持一致，否则会造成齿面接触区偏向大端或小端。轴承选型要考虑螺旋锥齿轮产生的轴向分力，通常采用能承受双向轴向载荷的组合支承，并通过调整垫片控制齿轮副侧隙。润滑方式也会影响结构细节：油浴润滑时要确认齿轮浸油深度，喷油润滑时则需在箱体上预留喷嘴位置，使油束能够进入啮合区。

　　在建模过程中，锥齿轮齿面不能只按简化外形处理。较可靠的做法是先建立节锥、根锥和面锥基准，再按齿制参数生成螺旋齿线与齿廓，通过阵列或扫描形成完整轮齿，并与轴体合并。花键部分要区分齿顶圆、齿根圆和有效配合长度，端部倒角、退刀槽或磨削越程槽应按工艺要求表达清楚。轴的各段同轴度、齿轮定位端面跳动以及花键配合精度，都是后续出工程图时必须控制的关键形位公差。

　　这类一体式轴齿轮常见于差速器、机床分度头、工程机械传动箱、农机转向机构以及需要紧凑换向的减速装置中。它的优势在于减少了连接件数量，缩短了轴向尺寸，并提高了传动刚度；代价是加工和热处理要求更高，齿部与花键通常需要分别采用铣齿、磨齿、滚轧或磨削等工艺。若用于重载场合，还需结合材料淬透性、渗碳层深度和齿面硬度进行校核，避免齿面接触疲劳或花键压溃。

　　从维修角度看，这种结构对装配清洁度和调整精度较敏感。更换时不能只看齿数和外径是否接近，还必须核对安装距、螺旋方向、齿厚侧隙以及花键配合代号。装配后通过涂色检查接触斑，是判断齿轮副是否正确啮合的实用方法；接触区位于齿高中部并略偏小端，通常能在受载后获得较理想的扩展状态。若接触斑集中在边缘，即使模型尺寸看起来正确，实际寿命也会明显下降。
