UCT210滑块式带座外球面轴承结构

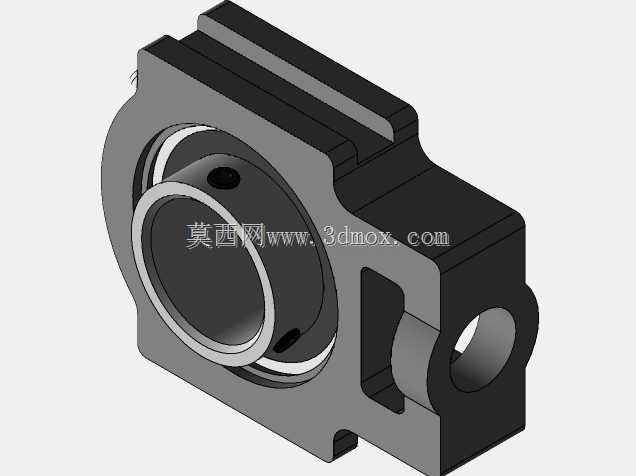

　　该模型呈现的是滑块式带座外球面轴承组件，核心由铸造滑块座、外球面球轴承内芯、锁紧装置及密封结构组成，常用于需要沿导向方向调整轴系中心位置的输送、提升、张紧和轻载传动场合。与立式座或菱形座相比，滑块座的优势在于安装后仍可通过两侧螺栓或调节螺杆改变轴承中心位置，从而补偿链条、皮带或传动轴的张紧量，这在农业机械、食品输送线、包装设备、木工机械以及小型自动化生产线中十分常见。

　　从实际使用角度看，这类部件承担的是旋转轴的径向支撑与少量对中补偿任务。外球面轴承外圈采用球面外形，与座孔球面配合后，可在一定角度范围内自适应轴的挠曲或安装面误差，降低因机架焊接变形、底座加工不平或长轴挠度带来的附加载荷。滑块座本体两侧设置平行导向边，安装时嵌入槽钢、焊接导轨或机架滑槽内，中心高度可沿滑槽方向调整；端部通常预留调节螺钉空间，用于推动整个座体移动，实现皮带轮、链轮或滚筒中心距的微调。

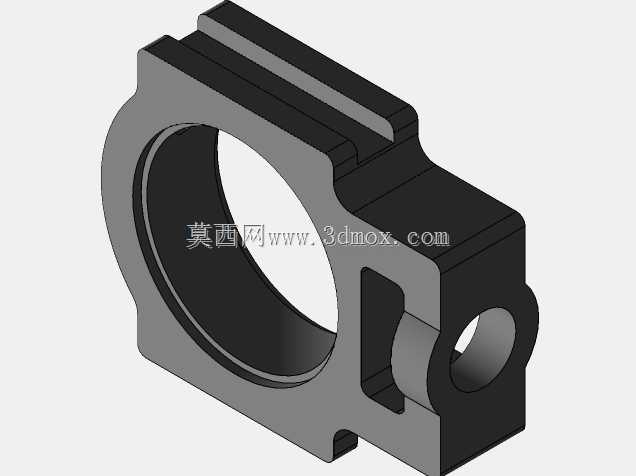

　　模型中座体轮廓厚重，轴承孔周围形成环形加强区域，能够把轴传递来的径向载荷分散到安装底板和滑槽接触面上。顶部和侧面的凸台并非单纯造型，而是为铸造拔模、加工装夹和螺栓避让服务；侧面贯通孔用于穿装固定或调节连接件，端部凸缘可限制座体在滑槽内的侧向位移。轴承内圈宽出座体两侧，便于装入轴后通过顶丝、偏心套或锁紧套与轴固定；内圈上的锁紧孔位置直接影响装配顺序，现场维护时需要先对准轴上的锁紧平面，再交替拧紧，避免单侧受力造成内圈偏斜。

　　设计这类零件时，首先要明确安装边界。滑块宽度必须小于滑槽宽度并保留合理间隙，既要能滑动，又不能在承载时产生明显扭转；滑块长度决定接触支撑面积，过短会导致单位面积压力过大，过长则增加调节阻力并占用机架空间。轴承中心高是关键尺寸，它决定轴中心线到安装基础面的距离，也影响联轴器、链轮或带轮的共面度。座体总高、总宽和两端孔位需要与槽钢规格、调节螺杆行程以及周边护罩位置同时校核，否则模型装入装配体后容易出现螺栓无法穿入或调节行程不足的问题。

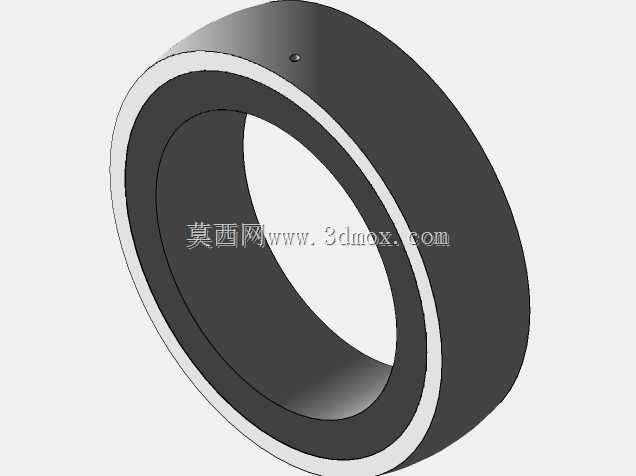

　　轴承座孔与外球面外圈之间采用配合定位，设计时应保证座孔球面区域有足够包容角，使轴承在允许偏摆范围内仍能均匀接触。密封部分通常位于内圈外侧，用于阻挡粉尘、浆料和清洗水进入滚道；在多尘或潮湿工况下，选型时还会关注密封圈形式和补脂结构。模型虽然未展示全部细节，但从内外圈比例、座体包覆范围和侧面开孔可以看出，其结构重点在于承载、调心和张紧调节三者的平衡。

　　三维建模过程中，宜先建立滑块座的对称基准和导向面，再完成轴承孔、滑槽轮廓、安装孔和加强凸台。外球面轴承内芯可作为子装配处理，保持内圈、外圈、滚动体和密封件的相对关系，便于在总装中检查轴穿过时的干涉情况。对于设备选型人员而言，不能只看轴承孔径是否匹配，还要核算轴系载荷方向、转速、调节行程、润滑维护空间以及滑槽材料硬度。若把滑块座用于频繁张紧的位置，应关注滑动面的耐磨性和调节螺纹的防松方式；若用于食品或潮湿环境，则需进一步考虑表面涂层、不锈钢版本或密封补充方案。

　　整体而言，该结构不是复杂精密件，却是设备中决定轴系稳定性的基础支撑件。它把轴承的调心能力、滑块座的位置调节能力和铸造壳体的承载能力整合在较小体积内，适合在机架空间有限、安装基准难以一次做到极高精度的场景中使用。理解其导向边界、中心高、锁紧方式和载荷传递路径，比单纯复刻外形更能保证模型在后续工程图、装配校核和实际选型中的价值。
