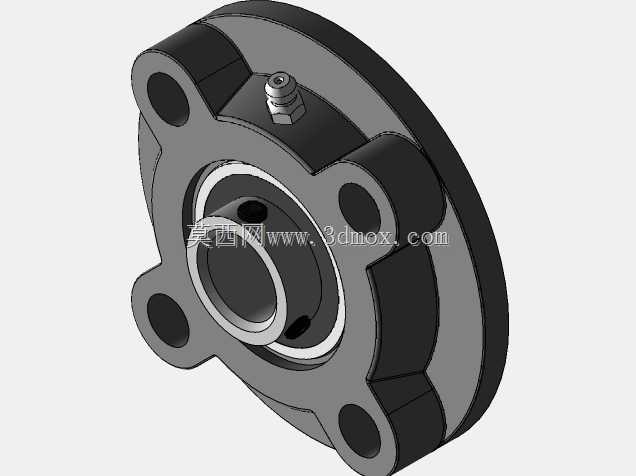

UCFC204凸台圆形带座外球面轴承结构

　　在轻工输送线、食品包装机械、小型风机以及农用传动设备中，轴端支撑往往需要兼顾安装便利性、自动调心能力和有限空间内的固定可靠性。UCFC204这类凸台圆形带座外球面轴承，正是为这类场景而设计的独立支撑单元。它把外球面球轴承与圆形铸造轴承座整合为一体，轴承外圈球面可在座孔内小幅摆动，从而补偿轴的挠曲、安装面不平或两支座不同轴带来的误差，避免轴承在偏载工况下过早出现滚道点蚀和保持架磨损。

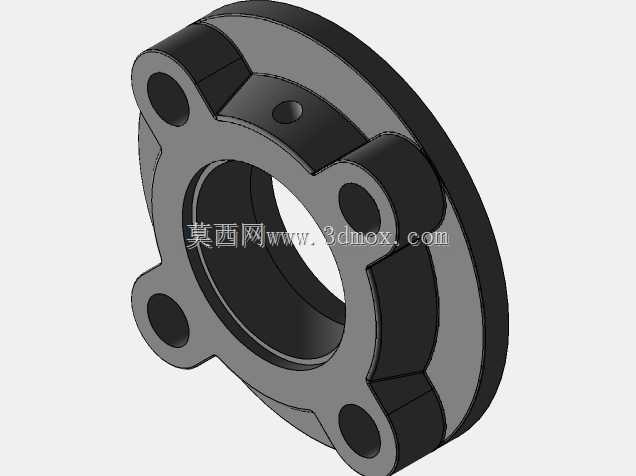

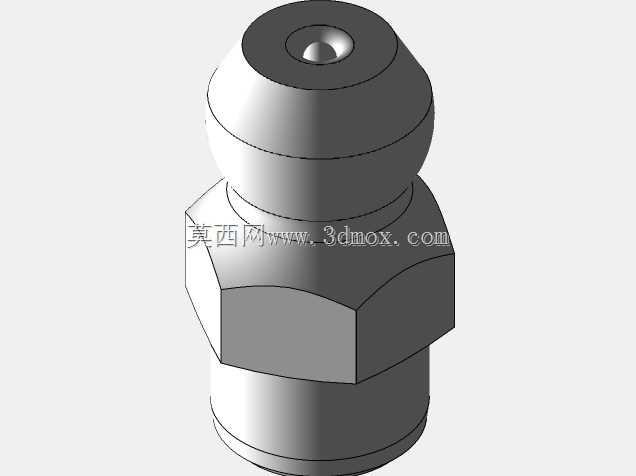

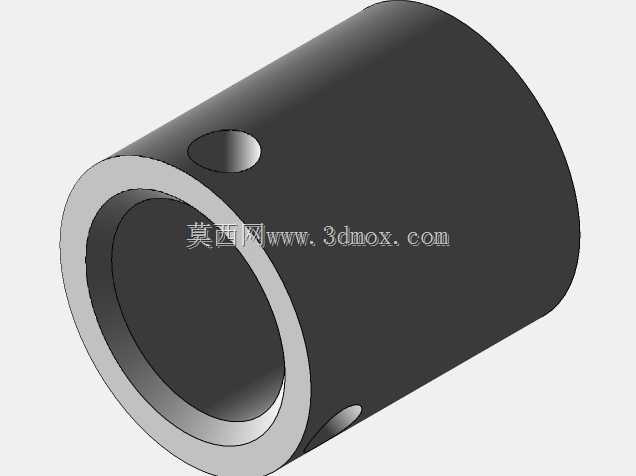

　　从结构组成看，该单元核心为UC204系列外球面轴承，内圈较宽，可通过顶丝与轴实现周向锁紧；轴承座为凸台圆形结构，外圈包容面形成球面配合，座体外侧带有三个安装耳孔，用于螺栓贯穿固定。座体上方保留注油嘴，可在不拆座的情况下向轴承内部补充润滑脂，适合长期运行后维护。轴承两侧通常配置密封结构，用于阻挡粉尘、纤维和飞溅液体进入滚道，这也是它在输送辊筒、斗式提升机尾部张紧轴、小型搅拌装置中被频繁选用的原因。

　　设计这类支撑时，首先要明确轴径与载荷方向。UCFC204对应内径20mm，适用于轻中等径向载荷并可承受一定轴向载荷的工况；若设备存在冲击载荷或轴跨距较大，应核算轴承额定动载荷与座体螺栓强度，而不能只按孔径直接套用。圆形座的优势在于安装孔分布对称，座体凸台可嵌入安装板预制孔中，实现径向定位；三个耳孔相比四方法兰在圆周方向占用空间更紧凑，也便于在圆形护板、筒体端面或弧形机架上布置。建模时应把凸台外径、座体总厚、安装孔中心圆直径、螺栓孔径以及注油嘴方位作为关键尺寸控制，因为这些尺寸直接决定安装板开孔和周边避让边界。

　　实际选型还要区分安装面条件。若机架板较薄，凸台嵌入后可提高支撑刚度并减少座体晃动；若安装面为焊接件且平面度较差，外球面轴承的调心功能可降低附加弯矩，但调心角有一定范围，不能把它当作纠正严重不同轴的手段。轴的加工公差、表面粗糙度以及顶丝锁紧位置也会影响运行稳定性，通常建议在轴上对应顶丝位置加工小平面或凹坑，防止运转中顶丝松动造成轴向窜动。

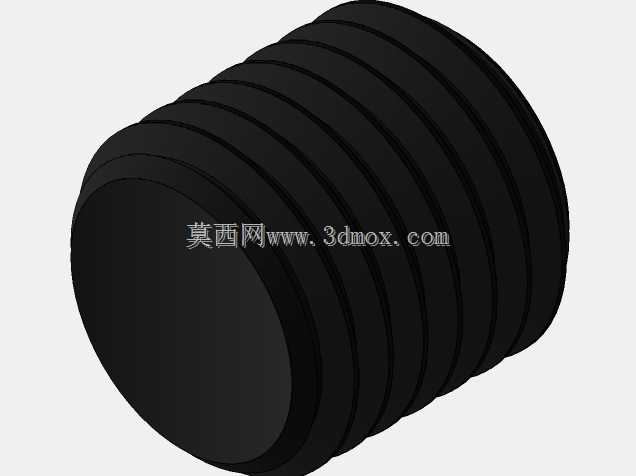

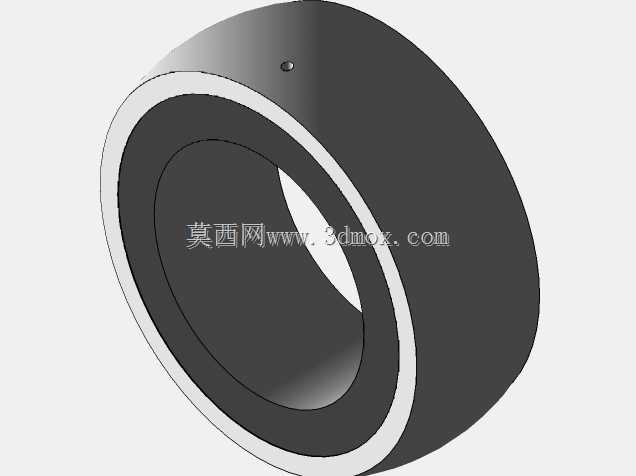

　　三维建模过程中，轴承内部滚道、钢球和密封件可按功能表达适度简化，但座体的拔模斜度、铸造圆角、安装孔沉台以及注油嘴螺纹接口不应忽略。这些细节既影响外观真实性，也关系到装配干涉检查。把轴承内圈、外圈、钢球、密封圈、锁紧顶丝、油嘴和座体分别建为独立零件，更便于在总装中演示内圈随轴转动、外圈调心摆动以及螺栓穿过耳孔的装配关系。对于设备布局工程师而言，模型还应保留座体背面凸台高度和螺栓头所需的扳手空间，避免现场安装时出现工具无法进入或与护罩碰撞的问题。

　　在传动系统布置中，这类带座轴承常成对使用，一端作为固定支撑，另一端作为游动支撑，以补偿轴的热伸长。若两端都完全夹紧，轴温升后产生的轴向力会叠加到轴承上，导致发热和早期失效。因此在装配设计时，应明确哪一侧内圈顶丝锁紧、哪一侧允许轴相对于轴承内圈有微量游动，或通过座体安装孔的配合方式实现轴向约束差异。对于输送辊筒，还需考虑辊筒拆装频率，圆形凸台座嵌入面板后，抽出辊筒时不必整体拆卸座体，维护效率更高。

　　从制造与检验角度看，座体材料多为铸铁，需关注铸造缺陷、座孔球面与安装端面的垂直度以及安装孔位置度。轴承装入后应转动灵活，无卡滞点；注油通道必须通畅，密封唇口不得有翻边。三维模型若用于工程出图，应在图中标注轴径、座体外形、安装孔尺寸、中心高或凸台定位尺寸，并注明轴承与座的配合关系及润滑要求。这样，模型不仅是外观展示，更能直接服务于结构校核、安装板设计和备件采购。
