UCP206立式带座外球面轴承组件

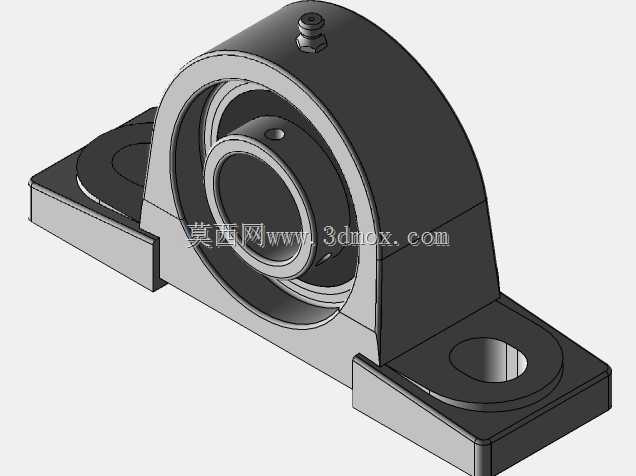

　　在各类输送设备、农业机械、食品加工线以及轻工传动机构中，轴系的支撑定位往往直接决定整机运行的平稳性与维护成本。UCP206这类立式带座外球面轴承组件，正是为解决中等载荷、安装空间受限且需要一定调心能力的支撑场景而设计。它把滚动轴承与铸造或冲压成型的立式支座整合为一体，省去了工程师分别选配轴承、加工轴承座孔并校核同轴度的繁琐工作，在设备装配现场可通过支座底板上的两个安装孔快速固定到机架上。

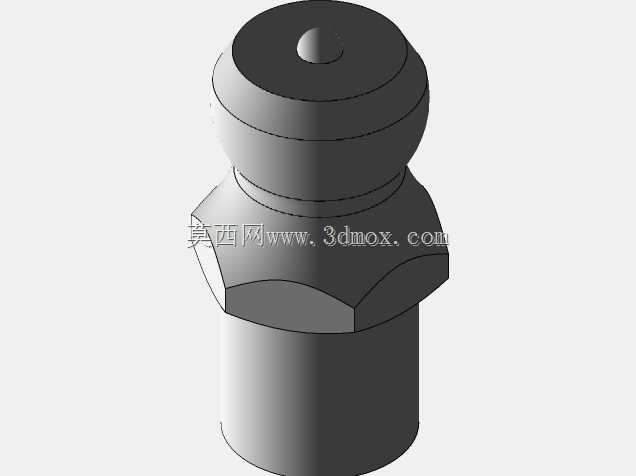

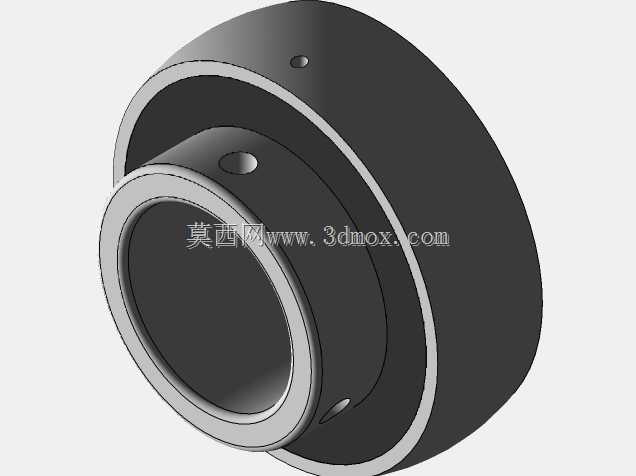

　　从结构功能上看，该组件的核心是外球面球轴承。其内孔与转轴配合，外圈外表面为球面，能够在轴承座的凹球腔内产生小角度偏转，从而补偿轴的挠曲变形、机加工误差以及安装面不平带来的不同轴问题。这种自动调心特性对长轴传动、多支点支撑以及现场焊接机架尤为重要，可避免轴承因附加弯矩而过早出现滚道剥落、保持架损伤或密封失效。轴承顶部通常设置注油嘴，可在不拆解部件的情况下补充润滑脂，使维护人员能够按运行工况定期维护，延长连续生产周期。

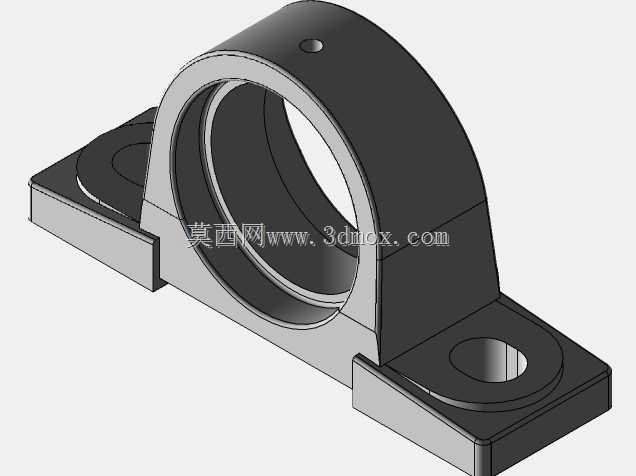

　　立式P型座采用两孔安装方式，底板贴合设备安装面后由螺栓锁紧。与法兰式支座相比，它更适合水平轴的支撑，轴承中心线平行于底板，载荷方向主要向下或沿径向分布。在带式输送机的头尾辊、斗式提升机的张紧轴、风机叶轮轴以及小型搅拌装置中，这种布置十分常见。设计选型时，工程师需要把轴径、轴承中心高、底板长度、安装孔间距以及螺栓孔直径作为关键边界条件，核对其与机架型材、护罩、联轴器和带轮的空间关系，避免出现螺栓无法穿装、润滑嘴被遮挡或密封端盖与相邻零件干涉的问题。

　　三维建模时，应先按实际装配关系建立支座、轴承内圈、外圈、钢球、保持架、密封件和锁紧件等主要实体，再通过配合关系约束内孔轴线与轴承座球面中心。模型不必把每一颗钢球都按真实接触应力细化，但需要准确表达外球面与座孔的贴合关系、底板安装孔位置、中心高以及注油嘴方向。这些几何要素直接服务于后续的总装干涉检查和工程图出图。若用于运动仿真，可将内圈与轴设为转动副，支座设为固定件，并保留一定的摆动范围以模拟调心角度；若用于有限元分析，则应重点关注支座底板在径向载荷下的应力分布、螺栓孔周边的局部强度以及轴承座球面接触区域的变形趋势。

　　实际使用中，带座轴承并非简单装入即可。轴的加工公差、肩定位尺寸、锁紧套或顶丝的紧固方式都会影响轴承内圈与轴的配合可靠性。若轴表面粗糙度过低或顶丝压痕不足，运行中可能出现内圈蠕动、轴颈磨损甚至轴向窜动；若锁紧过度，则可能造成内圈变形、游隙减小并引起发热。密封形式也要按工况选择：粉尘较多的输送线宜用带甩环或双唇密封的结构，潮湿或冲洗环境则应考虑防锈镀层和更可靠的密封结构。润滑脂的填充量也需控制，过量充填会导致搅拌发热，反而加速脂的劣化。

　　从设备整体设计思路看，UCP206这类组件的价值在于标准化与模块化。工程师在布置轴系时，可先确定载荷大小、转速范围和预期寿命，再反推所需中心高与安装尺寸，使支座成为连接旋转轴与固定机架的标准接口。这样做不仅缩短了设计周期，也让备件管理更加清晰。当生产线需要快速更换易损件时，维护人员只需松开安装螺栓和轴上紧固件，即可整体替换轴承座组件，而不必在现场重新镗孔或配作座体。

　　在外形边界方面，立式座的底板轮廓决定了所需安装平面，两孔中心距影响机架上螺栓孔的布置，中心高则决定轴中心线相对安装面的高度。轴承两侧的端盖或密封结构会增加轴向占用空间，顶部注油嘴还会在竖直方向形成突出轮廓。进行三维总装时，这些边界必须与上方护罩、下方机架以及周边管线一并检查。对于需要张紧调节的场合，还可把支座安装在滑槽或调节板上，通过移动轴承座位置来调整带传动或链传动的张紧度，但此时应保证两个支座同步移动，防止轴承受偏载。

　　综合而言，UCP206带座外球面轴承组件不是孤立的标准件，而是轴系设计中的功能单元。它把承载、调心、密封、润滑和安装接口集成在一起，要求结构工程师在建模时准确还原几何关系，在选型时结合载荷、转速、环境和维护条件综合判断，在装配时控制轴的配合与锁紧方式。只有把这些工程细节落实到三维模型和总装布局中，才能让这一看似简单的支撑部件在设备长期运行中保持稳定。
