带凸台圆形外球面轴承座组件

　　在轻工输送线、小型风机、食品包装设备以及农用机械的传动轴系中，经常需要一种能够补偿轴系轻微对中误差、同时安装空间紧凑的支撑单元。图中所示的带凸台圆形外球面轴承座组件，正是针对这类工况设计的典型支撑结构。它把外球面球轴承与圆形铸造或冲压轴承座整合为一体，轴承外圈的球面与轴承座内孔的球面配合，使轴承在装入座体后仍具备一定角度调心能力，可吸收机架焊接变形、轴加工弯曲以及装配过程中产生的少量同轴度偏差。

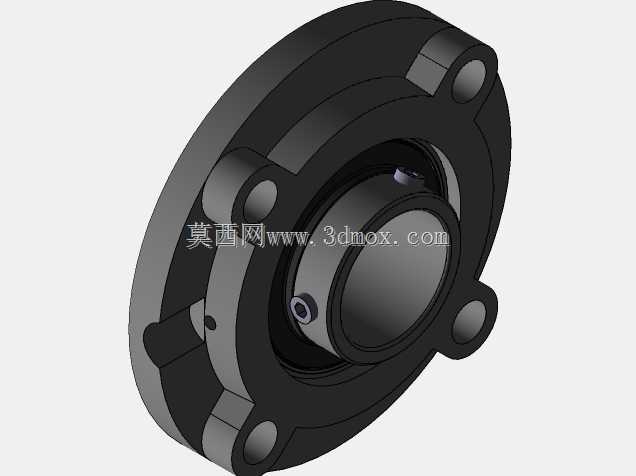

　　从结构上看，该组件由圆形法兰座体、外球面轴承内圈、密封装置、顶丝或锁紧机构以及润滑结构组成。座体外缘分布多个安装凸耳，凸耳上加工有光孔或沉孔，用于穿过螺栓将整个支撑单元固定在墙板、机架侧板或设备立面上。与立式P型座不同，圆形凸台座的安装面围绕轴承中心呈环形分布，受力更均匀，适合在板面较薄、需要从端面进行固定的场合使用。中心轴承内孔用于穿过旋转轴，内圈一侧或两侧设置紧定螺钉，装配时将顶丝压紧在轴的键槽平面或光轴表面，从而限制内圈与轴之间的周向和轴向窜动。

　　实际选型时，工程师首先关注的是内孔直径与轴径的匹配。Ucfc系列命名中通常包含轴承内径代号，例如代号210对应内孔直径为50mm的外球面轴承。座体的外圆直径、凸耳分布圆直径、安装孔数量与孔径、总厚度以及中心高，共同构成安装边界。设计人员在布置墙板时，需要在轴承中心周围留出足够的螺栓操作空间，并保证座体背面贴合面平整，避免因局部悬空造成座体受力后变形。若设备运行中存在较大冲击载荷，还应校核连接螺栓的剪切强度与贴合面的压应力，不能仅凭轴承样本中的额定动载荷直接确定承载能力。

　　该组件的功能特性集中体现在调心、密封与便捷维护三方面。外球面轴承外圈与座孔之间的球面副允许轴在一定角度范围内偏转，因而降低了对轴系直线度的苛刻要求；轴承两侧通常带有接触式橡胶密封圈或甩尘盖，能够阻挡粉尘、纤维和水汽进入滚道，在粮食输送、纺织、农机等多尘环境中可显著延长润滑脂寿命；座体上往往设置油嘴或预留润滑通道，维护人员可在不拆解体的情况下补充润滑脂，减少停机时间。

　　从建模思路看，建立该三维模型时应先确定轴承中心与安装基准面，再以旋转特征生成座体大致轮廓，随后拉伸切除形成凸耳和螺栓孔。轴承部分可拆分为内圈、外圈、钢球或球带、保持架、密封圈等子特征，利用圆周阵列完成滚动体均布。顶丝孔、油嘴孔和倒角属于影响装配的关键细节，建模时不能省略，否则在后续干涉检查中会漏掉螺栓与扳手空间问题。装配关系上，座体与设备墙板设为同轴和面贴合，轴承内圈与轴设为同轴并通过紧定螺钉锁定，外圈与座体球面之间保留适当间隙以模拟调心功能。

　　在工程应用中，这类轴承座常用于托辊、滚筒、从动轴和小型传动轴的两端支撑。图中页面标注的“滚筒”也说明其典型用途之一：为输送滚筒提供旋转支撑。滚筒工作时，皮带重量、物料载荷以及张紧力会通过轴传递到两端轴承座，圆形法兰座把这些载荷分散到墙板连接区域。若轴系跨距较长，还需考虑热膨胀引起的轴向位移，通常一端采用固定支撑，另一端采用允许轴向游动的支撑布置，以避免轴承在运行中受到额外轴向约束。

　　设计校核时，不能只看静态额定载荷，还要结合转速、润滑方式和预期寿命计算L10寿命。对于低速重载滚筒，主要失效形式可能是塑性变形或密封磨损；对于高速风机，则需关注极限转速、振动和温升。座体材料常见为灰铸铁，具有良好的减振性和铸造性能；在腐蚀环境或卫生要求较高的食品机械中，也可采用不锈钢冲压座或工程塑料座。三维模型中若能区分材料区域，并在工程图中标注安装面粗糙度、螺栓孔公差和轴承孔配合，将更有利于直接指导生产与装配。

　　总体而言，该圆形外球面轴承座组件结构紧凑、安装方便、对中容差能力强，是中小型旋转设备中常见的支撑标准件。准确把握其外形尺寸、安装孔位、调心角度和密封结构，有助于在设备布局阶段避免干涉，并在后期运行中降低轴承过早失效的风险。
