UCP207立式带座外球面轴承单元

　　在各类中小型输送设备、农业机械、食品加工流水线以及轻工纺织装备的传动轴系中，UCP207这类立式带座外球面轴承单元是极为常见的支撑部件。它的核心作用是为旋转轴提供稳定的径向支撑，同时通过座体的两个安装孔将轴系载荷可靠传递至设备机架，补偿安装过程中出现的轻微同轴度偏差，降低轴系对加工与装配精度的苛刻要求。

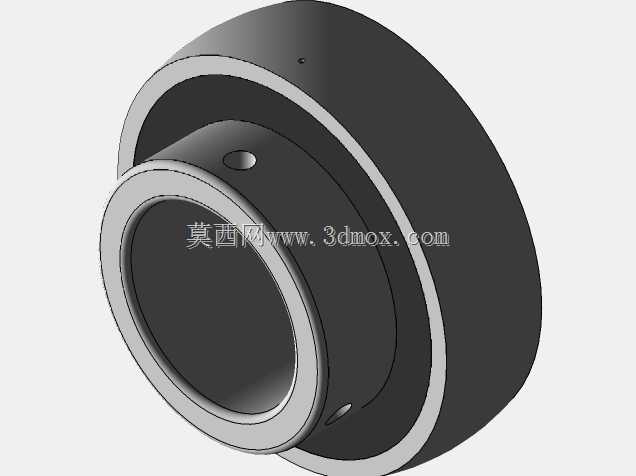

　　从结构组成来看，该单元由外球面球轴承与立式铸造轴承座组合而成。轴承内圈采用偏心套或顶丝锁紧结构，可在轴穿入内孔后快速实现轴向固定，适配常见的光轴安装场景；轴承外圈的外球面与轴承座内凹球面形成球面配合副，具备自动调心能力。当设备机架加工面存在平面度误差、两根支撑座的安装孔出现少量不同轴，或轴在受载后产生轻微挠曲时，轴承外圈可在座孔内小幅摆动，避免滚动体承受额外的边缘载荷，从而改善轴承实际受力状态，延长运转寿命。轴承顶部通常设置注油杯与油道，可在不拆解座体的情况下补充润滑脂，适配多粉尘、常规湿度的工业工况；轴承两端附带密封结构，能够阻挡外界粉尘、碎屑进入滚道，同时减少内部润滑脂外泄。

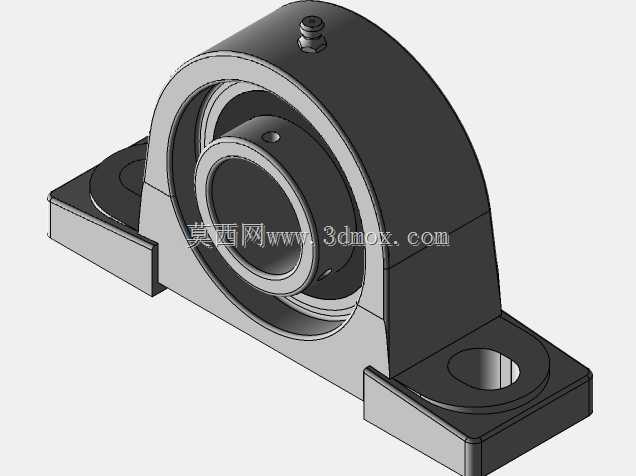

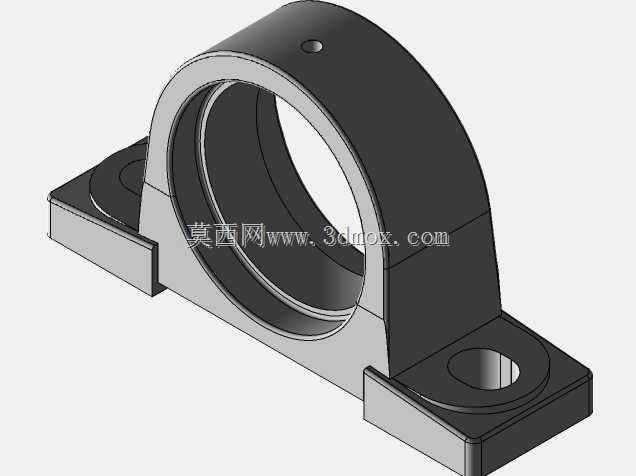

　　立式P型座的整体外形为矮脚立式结构，底座平整，两侧开设长圆形安装孔。这种长圆孔设计并非单纯为了降低加工精度，而是给安装位置预留了沿轴向的微调余量：在装配传动轴、张紧皮带或链条时，可松开安装螺栓小幅移动轴承座位置，调整轴系中心距或张紧度，调整到位后再通过螺栓压紧固定。座体中部为容纳轴承外圈的立式腔体，腔体上方保留注油空间，两侧立壁与底座通过圆弧过渡，既减少铸造应力集中，也提升整体刚性，避免在重载或冲击载荷下出现座体开裂。

　　在三维建模与结构设计过程中，需要重点把控几处尺寸边界。首先是轴承内孔直径，UCP207对应适配轴径为35mm，这是选型与轴端设计的首要匹配参数；其次是底座安装孔的中心距、安装孔宽度与长度，它直接决定机架上安装螺栓的排布位置与螺栓规格；再者是轴中心到底座安装面的中心高，该尺寸影响传动轴与配套带轮、链轮、联轴器的中心高对齐，若两侧支撑座中心高不一致，会直接导致轴系产生附加弯矩。建模时还要还原轴承与座体的配合关系：外球面与座孔为球面接触，不能简单按圆柱配合处理；内圈锁紧结构、密封盖、注油杯等细节应完整表达，以便在整机装配中检查与周边护罩、机架、传动件的干涉情况。

　　实际选型应用时，不能只看轴径匹配。若设备存在明显冲击载荷、长时间连续运行或环境潮湿腐蚀，普通铸铁座与标准密封可能无法满足要求，需考虑加厚座体、不锈钢材质或更高防护等级的密封形式。安装时应先清洁轴表面与座体底面，将轴承座初步放置在机架上，穿入轴并调整位置后再交替拧紧安装螺栓，避免单侧压紧造成座体变形；锁紧内圈顶丝或偏心套时需按规定力矩操作，防止运行中松动跑圈。日常维护中，通过顶部油杯定期补脂，可让这类轴承单元在输送辊道、风机、小型减速机输出端等场景中长期稳定工作。

　　从整机设计角度看，这类带座轴承单元把轴承、座体、密封与锁紧结构集成在一起，减少了设计人员自行设计轴承座孔、选配密封与挡圈的工作量，也降低了非标座体的加工成本。三维模型完整呈现其外形与安装接口后，可直接用于设备布局、机架开孔校核、传动轴长度确定以及安全间隙检查，帮助结构工程师在设计阶段提前发现装配干涉与维护空间不足等问题，减少现场返工。
