DN300九十度对焊弯头结构设计

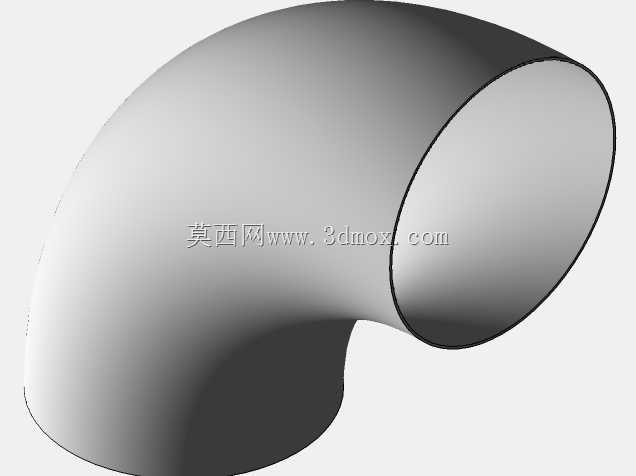

　　在工业管路系统里，弯头是改变介质流向最常用的管件之一，九十度弯头的使用频次远高于其他角度。这个DN300规格的弯头，主要面向大口径给排水、循环水、低压流体输送以及通风除尘类管路，在厂区管廊、泵站进出口、设备接管转向位置经常能见到同规格产品。它的核心作用是在不额外增加法兰对接面的前提下，让管路完成九十度转向，相比多段斜切拼焊的管路，整体流道更顺滑，介质在转向处的局部阻力更小，也能减少长期运行过程中湍流带来的管壁冲刷和振动。从结构上看，该弯头采用等径直段加圆弧弯段的形式，两端预留焊接直边，弯段的曲率半径按照常用长半径标准取值，也就是曲率半径约为公称通径的一点五倍。这种取值不是随意定的：曲率半径过小，介质转向过于急促，压损会明显升高，

　　含固体颗粒的介质还容易在弯背位置造成冲蚀磨损；曲率半径过大，虽然流态更好，但弯头整体占用的安装空间会成倍增加，在管廊排布紧凑的现场很难布置。一点五倍长半径的取值刚好在流阻和安装空间之间取得平衡，也是工程里大口径输水、输气管路最常选用的结构形式。建模时首先要确定两端管口的中心距和端面垂直度。弯头两个端面的轴线必须严格垂直，端面的椭圆度需要控制在管件标准允许范围内，否则现场和直管段对焊时会出现错边，强行组对还会在焊口位置产生附加装配应力。弯段部分采用等壁厚设计，壁厚需要根据管路设计压力、腐蚀裕量和焊接工艺要求确定，外弧面在实际冲压或推制过程中会有轻微减薄，内弧面则可能出现壁厚增厚，三维建模时按名义壁厚构建，

　　后续工艺环节会针对壁厚变化做工艺补偿。两端的焊接直边段不能省略，它的作用是给现场焊接提供足够的直管夹持和焊缝布置空间，避免焊缝落在圆弧过渡区。如果没有直边，焊缝位置正好处于弯段的曲面上，焊工很难保证焊根熔透，焊后探伤也不容易操作，后期运行中焊缝位置的应力集中系数也会更高。从安装边界来看，DN300弯头的两个端面中心到弯头转角中心的距离相等，布置管路时可以直接按这个中心距预留安装空位。和法兰连接形式不同，对焊弯头不需要在两端额外配置密封垫片，也没有螺栓紧固的操作空间要求，适合埋地敷设或者高空管廊这类后期不经常拆卸的管路。如果管路有保温需求，弯头外表面的圆弧过渡也比焊接折线结构更便于保温层包覆，能减少保温材料的裁剪缝隙，

　　降低后期冷桥或热桥产生的概率。在不同工况下，这个结构还可以做针对性调整。比如用于除尘管路时，介质中含有大量粉尘，就可以在弯背位置预留耐磨衬层的厚度空间，或者把弯段曲率半径进一步加大，降低粉尘对外壁的冲刷速度；用于有轻微震动的水泵进出口时，可以在弯头和泵体之间增加一段短直管，避免弯头直接对接泵口造成流态不均，影响水泵运行效率。建模过程中还要注意弯段和两端直段的相切关系，曲面过渡不能出现折棱。如果曲面连续性不好，生成的工程图在展开放样时会出现尺寸偏差，直接影响数控切割或冲压模具的加工精度。内表面的顺滑度同样关键，尤其是输送洁净流体或者高粘度介质时，内壁的凸起或凹陷都会造成介质滞留，长期运行可能形成结垢或堵塞。整体来看，这类弯头的设计没有复杂的运动机构，核心在于控制几何精度、流道形态和安装接口的一致性。每一个尺寸的选取都要同时兼顾管路阻力、安装空间、加工工艺和后期维护，不能只盯着三维外观是否圆滑。只有把端面垂直度、曲率半径、直边长度、壁厚均匀性这些细节落实到模型里，加工出来的管件才能在管路上长期稳定运行，避免现场组对困难、焊口泄漏、局部冲蚀穿孔这类常见工程问题。
