工业设备弧形桥式承重握持拉手结构

　　该弧形握持件常见于需要人工抽拉、翻转、开合或搬运定位的设备部位，例如检测工装的抽拉仓门、自动化线旁的可移出模组、仪器外壳的检修盖板、机柜内的滑动托架以及轻型试验台架。它不是单纯的装饰件，而是人机交互与结构承力之间的连接件：操作者通过中部拱起的梁段获得握持空间，两端支座则把提拉力、侧向扳动力和反复启闭产生的冲击传递到设备面板或框架上。

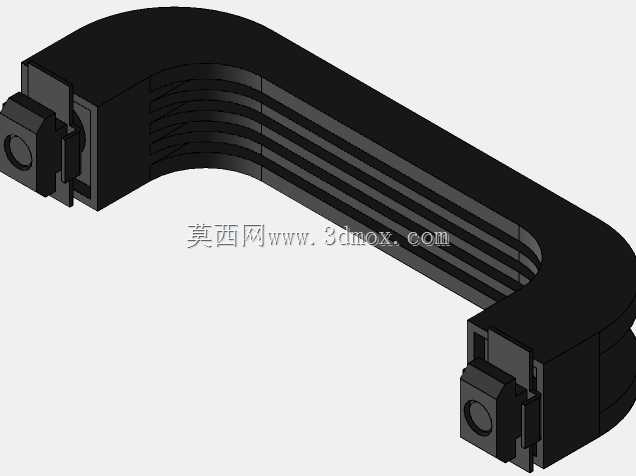

　　从实际使用看，这类拉手的价值在于把施力路径从面板局部转移到两端安装点。平直贴板式拉手容易在频繁提拉时造成板面凹陷，而桥式结构让手掌能够完整扣入，握持时手腕不必过度背屈。图中主体采用连续弯曲的梁身，中段形成较高的净空，适合戴薄手套操作；两端块状支座扩大了与安装面的接触范围，孔位附近保留凸台和沉位，可用于容纳紧固件头部或定位衬套，避免装配后螺钉突出刮手。

　　梁身侧面可见多条平行凹槽，这类造型并非只出于外观考虑。在等宽截面下，纵向肋槽能够提高梁的抗弯刚度，降低提拉时的弹性变形；同时凹槽形成非光滑表面，增加手指与把手之间的摩擦阻力。若用于油污、粉尘或需要快速插拔的工位，这种表面比完全光滑的圆弧面更容易控制施力方向。端部还设置了侧向凸块与卡槽结构，说明该件在安装时可能需要与面板缺口、限位片或卡扣配合，既承担拉手功能，也兼具安装定位作用。

　　设计这类零件时，首先要确认的是握持净空，而不是外形长度。梁体内侧到安装面板之间的距离决定手指能否进入；若空间过小，操作者只能捏住边缘，长期使用会造成局部压痛。其次要看两端支座的孔距。孔距直接影响安装边界，孔距过小会使螺钉靠近梁体根部，装配工具难以进入；孔距过大则会增加整体跨度，在相同载荷下梁身弯矩上升。该模型两端支座较厚，说明设计上倾向于把应力集中区从薄壁梁转移到块状支座，再由紧固件传入背板。

　　外形尺寸方面，应重点校核总长度、总宽度、拱起高度、端部安装孔中心距、孔径以及支座底面到梁顶的高度。总长度决定面板开槽或外轮廓避让；总宽度影响相邻按钮、标签、线槽或铰链的布置；拱起高度决定手握空间；孔距和孔径则决定能否直接替换现有设备上的旧拉手。若安装面为薄板，建议在背面增加补强垫板，否则反复提拉会使孔周产生喇叭口变形。若安装在型材框架上，则要核对槽宽与螺母位置，避免端部凸台与型材槽口干涉。

　　受力分析上，这类拉手的危险截面通常位于梁身与端部支座的过渡处。垂直提拉时，梁中段近似受弯；侧向推拉时，端部支座承受扭转和剪切；快速关门或撞击定位时，孔位周围会出现瞬时峰值应力。因此建模时不能只做光滑外观，需要把过渡圆角、根部加厚、螺钉沉台和侧向限位块一并表达。图中端部的小圆柱孔和矩形凸台提示该件可能还承担铰接、锁止或预定位作用，若用于翻转盖板，应检查其旋转轴线与盖板铰链是否平行，否则启闭过程中会产生别劲。

　　在三维建模流程中，可先确定两端安装面和孔位中心，再建立梁身扫掠路径。弧线不宜追求过大曲率，曲率过小会压缩内侧握持空间，也会在注塑或机加工时造成局部壁厚不均。完成主体后，再处理端部凸台、凹槽、倒角和安装孔。装配阶段应把拉手放入实际设备面板中检查手部包络，尤其要确认手指在最大握持状态下不会碰到安装面、螺钉头或相邻零件。对于需要频繁清洁的食品、医药或检测设备，梁底与面板之间还要预留擦拭空间，避免形成积尘死角。

　　材料选择取决于载荷与环境。常规机柜可采用增强尼龙或铝合金，前者绝缘、手感温和，后者比刚度高；若用于重型工装或经常承受冲击，钢制表面包覆防滑层更可靠。无论采用哪种材料，端部孔边都应设置足够承压面积，避免紧固件直接压溃薄壁。该模型把承力、握持、限位和安装接口集中在一个弧形桥式结构中，适合作为设备检修门、抽拉模组和传感器安装托架上的手动操作件使用。
