食品级不锈钢齿轮断裂失效样件结构

　　在食品加工输送与灌装产线里，传动件长期处于潮湿、弱酸弱碱冲洗以及频繁启停的工况，齿轮断裂并非单纯的几何损坏，更直接暴露齿根弯曲疲劳、装配偏心、润滑边界与材料热处理之间的耦合问题。这个样件把断裂后的齿轮与相邻支撑壳体做成剖切表达，重点不是展示完整传动外观，而是把断口所在区域、轴承容纳腔、连接耳板和内部加强筋同时暴露出来，方便结构工程师在复盘失效时看清载荷如何从齿面传递到轮毂，再经由支撑壁扩散到安装孔位。

　　从实际用途看，这类零件常见于分选、计量、泵阀驱动或小型输送机构。食品工业要求设备表面易清洁、无卫生死角，因此壳体外侧尽量减少深槽和积料凹坑；而齿轮本身若采用不锈钢，还需兼顾耐腐蚀与齿面硬度。断裂往往发生在齿根过渡圆角偏小、热处理硬化层不均或实际过载超过设计弯曲强度时。剖切模型保留了圆筒形主轴承座、侧向连接臂以及两个螺栓过孔，能够帮助设计者判断轴系跨距、螺栓紧固方向与壳体刚度之间的关系。

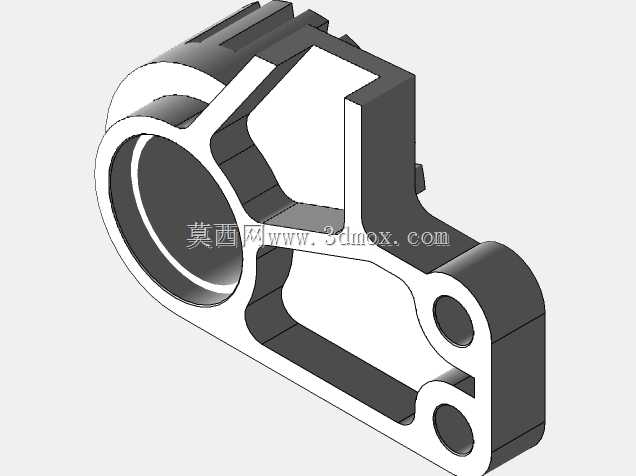

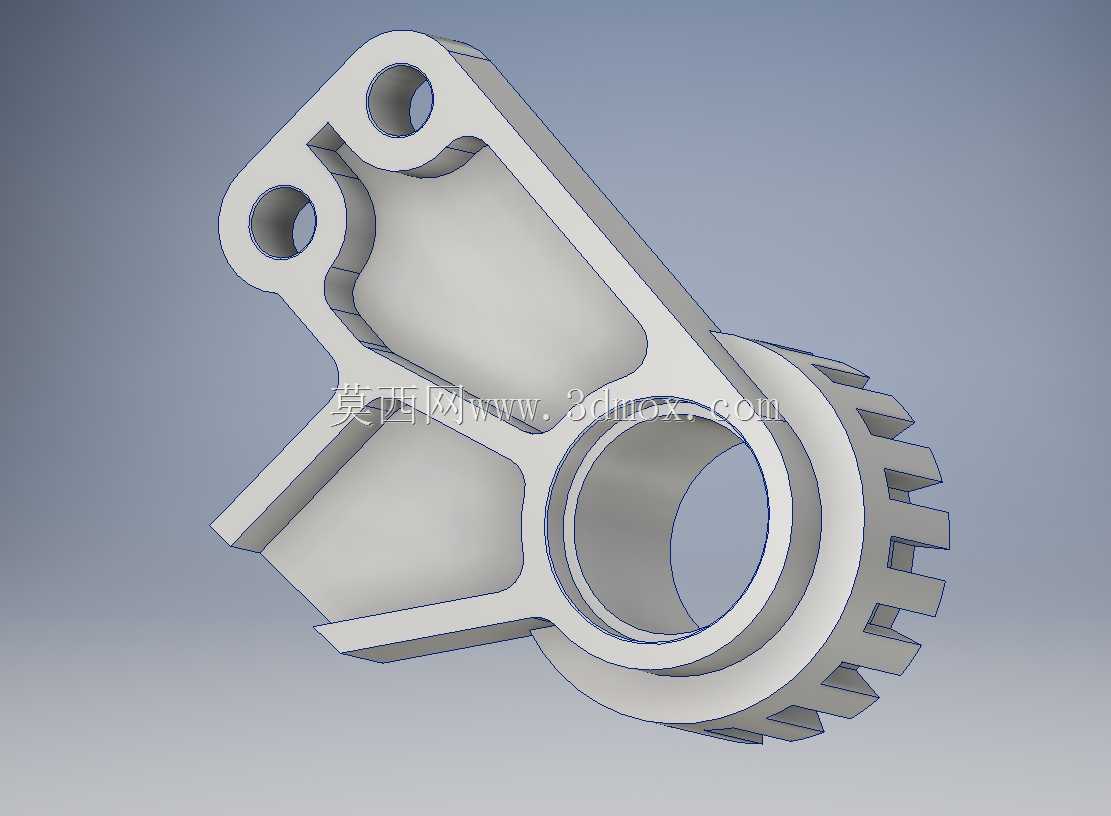

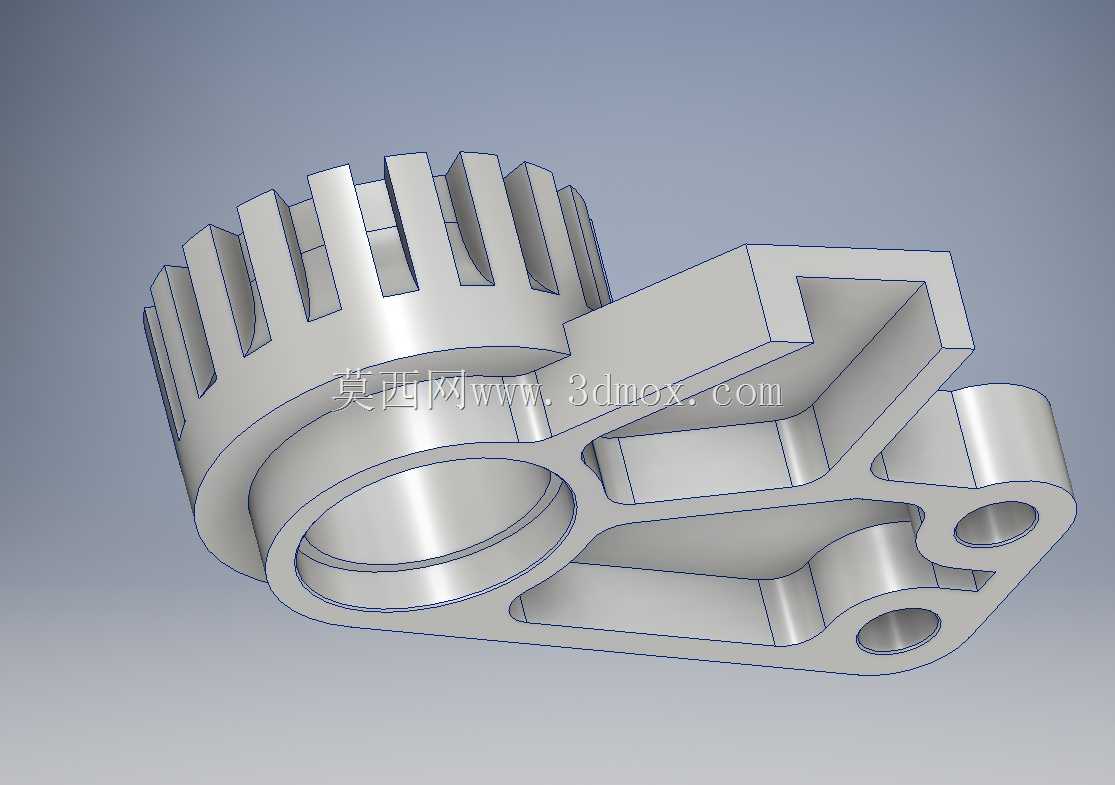

　　设计思路上，先确定的是中心孔与传动轴的配合边界。主腔用于容纳轴承或轴套，内径决定轴径上限，也限制齿轮的节圆半径；外壁厚度不能只按铸造经验取值，需要结合冲洗载荷、传动扭矩和螺栓预紧后的局部应力做校核。连接臂从主腔延伸到端部安装面，中间形成近似三角形的空腔，这种构型在减重的同时提高了抗弯截面模量，但腹板与圆筒交接处若圆角不足，会在齿轮受载时产生应力集中。两个小孔位于端部凸台，用于把组件固定到机架或相邻传动模块，孔距、孔径和凸台高度共同构成安装边界，建模时应优先锁定这些尺寸，再反推外轮廓。

　　齿轮断裂区域的表达要服务于工程判断。齿部失效通常伴随断口形貌差异：疲劳断裂可见贝纹线，瞬时过载断口则更粗糙。虽然三维模型不能替代金相检测，但它能还原断齿在整圈齿中的位置、相邻齿的啮合侧隙以及断裂后残体与壳壁的空间关系。若断裂齿恰好位于载荷方向与连接臂刚度最弱的夹角内，说明壳体变形可能改变了啮合接触区，使局部齿面载荷集中。此时单纯更换齿轮无法根治问题，必须同步检查轴的挠度、轴承游隙、安装面平面度以及驱动端冲击。

　　外形尺寸方面，主轴承腔的轴向长度决定齿轮与轴承的布置空间，端部双孔中心距决定替换时的互换性，外轮廓最大高度则要避开设备护罩、喷水管和输送带托辊。建模过程中，齿根圆角、轮毂倒角、腹板过渡圆角和螺栓孔沉台都应保留真实半径，不能为了外观简洁而删除。因为在有限元分析里，这些小特征往往是应力峰值位置；在数控加工或铸造模具制作时，它们又直接影响刀具路径、拔模斜度和壁厚均匀性。

　　食品工业场景还带来材料与表面处理的约束。不锈钢齿轮虽然抗蚀性好，但切削加工后表面冷作硬化明显，齿面精加工参数不当会造成残余拉应力。若用于间歇传动，启动瞬间的动载系数高于连续运行设备，设计时需提高安全系数，并在齿根保留足够的过渡圆弧。壳体若与齿轮同属一个模块，还要考虑清洗液进入轴承腔后的排出路径，避免积液造成腐蚀或微生物残留。

　　从装配顺序看，轴从主腔穿入后，齿轮定位面与轴承端面之间需要留出轴向间隙；端部双孔则用于在装机时调整啮合中心距。若现场维修空间有限，外轮廓的扳手空间和螺栓拆装方向必须在模型中提前验证。剖切视图把内部筋板与外部凸台的对应关系呈现出来，能让工程师判断哪里可以减薄、哪里必须加厚，而不是凭感觉增加材料。

　　这个结构的价值在于把失效件转化为可讨论的工程对象：它既包含齿轮传动的基本几何关系，也包含支撑壳体的刚度路径、安装接口和卫生设计要求。围绕断齿位置复盘载荷传递，再结合轴承腔、连接臂和螺栓孔边界进行结构优化，比单独画一个完整齿轮更贴近现场故障分析。对于建模人员来说，绘制这类样件时应控制曲面连续性，保留真实倒角与孔位，并在剖切面上区分实体壁厚与空腔，以便后续用于强度校核、加工工艺编制或备件测绘。
