曲面流线型传感探测装置外壳结构

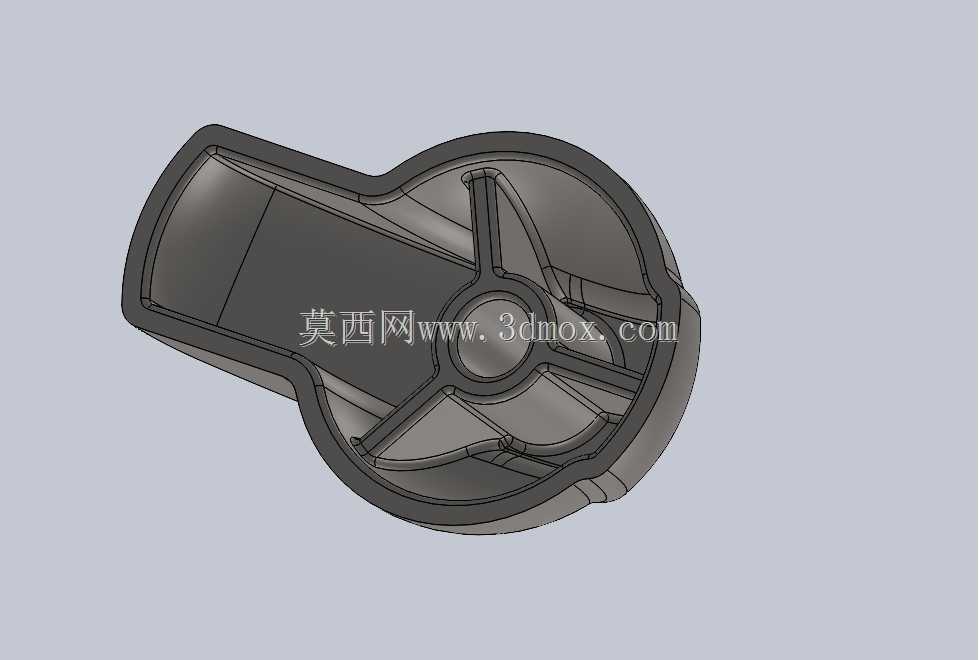

　　这套壳体结构的建模逻辑，完全围绕传感探测端的实际工况展开，没有多余的装饰性特征。先看最突出的半球形端腔，这个腔体并非单纯做圆润造型，内部预留的环形安装筋位刚好适配圆形探测敏感元件，半球形的外轮廓能让探测面获得最大的无遮挡朝向范围，不管是光电类、接近类还是超声类传感核心，装在这个腔体内都能保证信号收发路径不被壳体自身结构遮挡。腔体边缘做了三层阶梯止口，最外层是和外部安装基座贴合的密封面，中间层用来嵌装密封胶圈，最内层是PCB板的定位台阶，三层结构的同轴度公差在建模时就做了同步约束，避免后续装配出现偏心导致探测方向偏移。

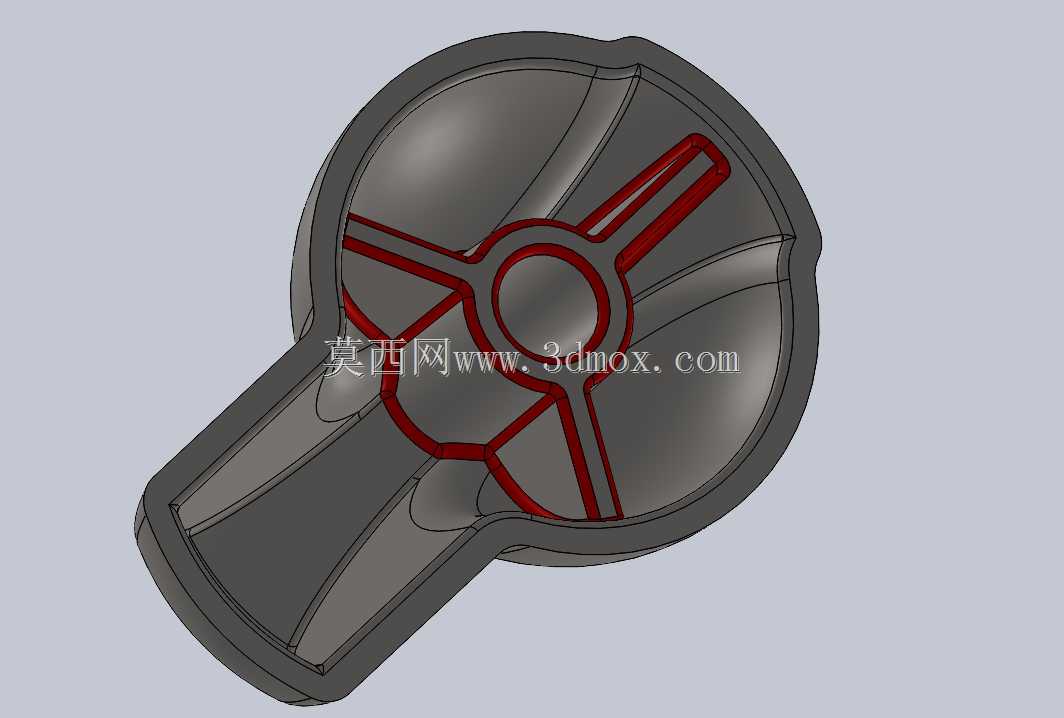

　　和半球腔衔接的斜向延伸段，是走线与接口容纳区。这个区段做了15度的斜向抬升，不是为了造型动感，而是为了适配安装面的倾斜工况：很多设备的传感安装位并非水平布置，斜向壳体能让尾部的出线接口朝向更便于布线的方向，避免线缆出现小于允许弯曲半径的硬折。延伸段的侧壁做了0.8毫米的均匀壁厚，内部沿长度方向布置了两条加强筋，既可以托住内部的走线槽，也能提升壳体的抗挤压能力——这类传感装置常安装在设备运动部件附近，难免会被飞溅的工件碎屑、运动中的辅助机构剐蹭，均匀壁厚加内置筋的结构，比单纯加厚外壁更省材料，同时抗冲击表现更好。

　　壳体底部的安装贴合面做了全平面铣平处理，建模时直接将这个面设为装配基准，所有内部腔体的定位尺寸都从这个面开始标注，能保证安装后探测端的朝向精度。贴合面上预留了两个隐藏式安装孔，孔位做了沉台设计，装配后螺丝头部完全沉入壳体内部，不会突出底面影响安装平整度，也避免螺丝外露被环境中的水汽、粉尘侵蚀。壳体的合模缝选在半球腔最大直径处与延伸段的中分线位置，这个分模位置能让上下壳体的脱模斜度做到最小，同时合模后缝隙刚好处于壳体侧面的非直视面，既降低了模具加工的复杂度，也能减少后期外观处理的工作量。

　　从安装边界来看，半球腔的外径决定了安装位的最小开孔尺寸，延伸段的总长度要和内部PCB板的长度、接线端子的预留空间匹配，不能出现线缆弯折后顶住壳体内壁的情况。壳体尾部的出线口做了喇叭口导向，线缆穿入时不会被锐边割破绝缘层，出线口外围还预留了防水接头的安装螺纹，适配需要高防护等级的户外或工业现场工况。

　　整个造型没有尖锐棱角，所有外轮廓的过渡圆角都做了统一约束，一方面是避免安装维护时划伤操作人员，另一方面圆润的曲面不容易积存粉尘和切削液，在有油污、粉尘的生产现场，日常清洁维护的难度更低。建模过程中所有曲面都做了曲率连续检查，没有出现局部褶皱或曲率突变，不管是后续做手板3D打印，还是开模注塑，都能保证曲面的顺滑度，不会出现外观缺陷。内部的筋位布局也避开了传感元件的信号干扰区域，金属材质的筋位全部布置在PCB板的非信号侧，不会对敏感元件的探测精度造成影响。
