双立耳式轴承支撑座结构设计

　　在输送线辊筒、小型卷扬机构、翻转料架以及轻工自动化设备中，两端需要同轴支承旋转轴的位置，常采用这种整体式双立耳支撑座。它把两个同轴孔集成在同一底座上，相比分离式两个独立轴承座，更容易保证孔系同轴度，也减少了现场找正、配对安装的工作量。

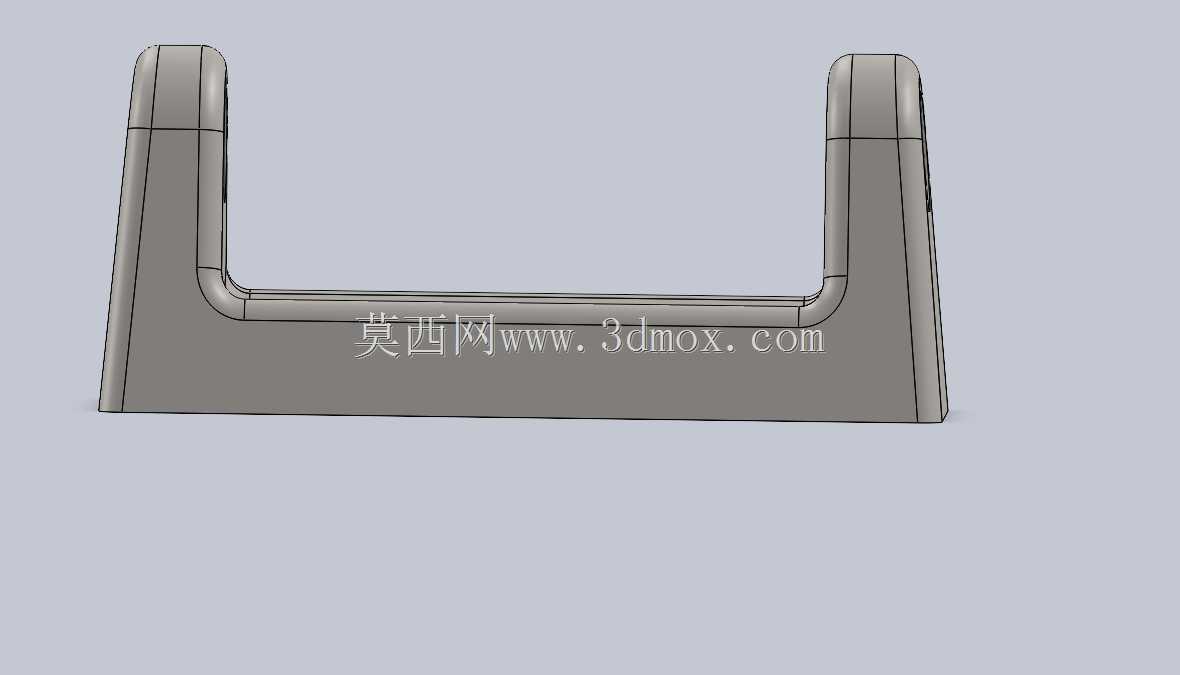

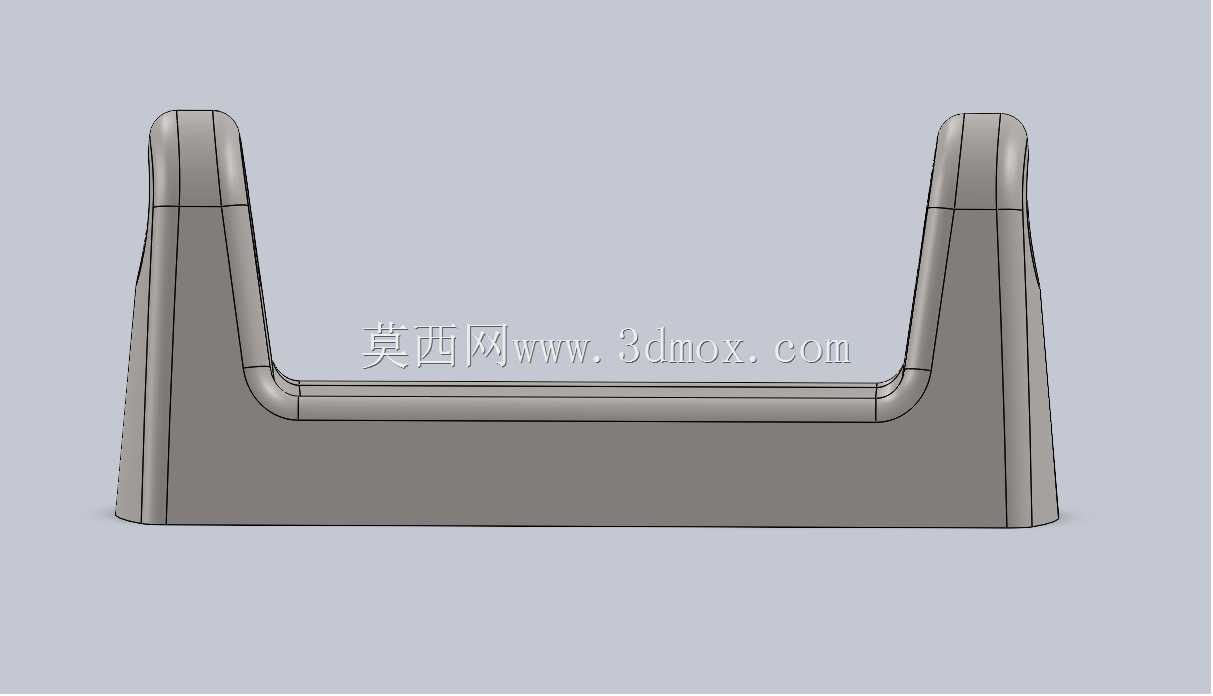

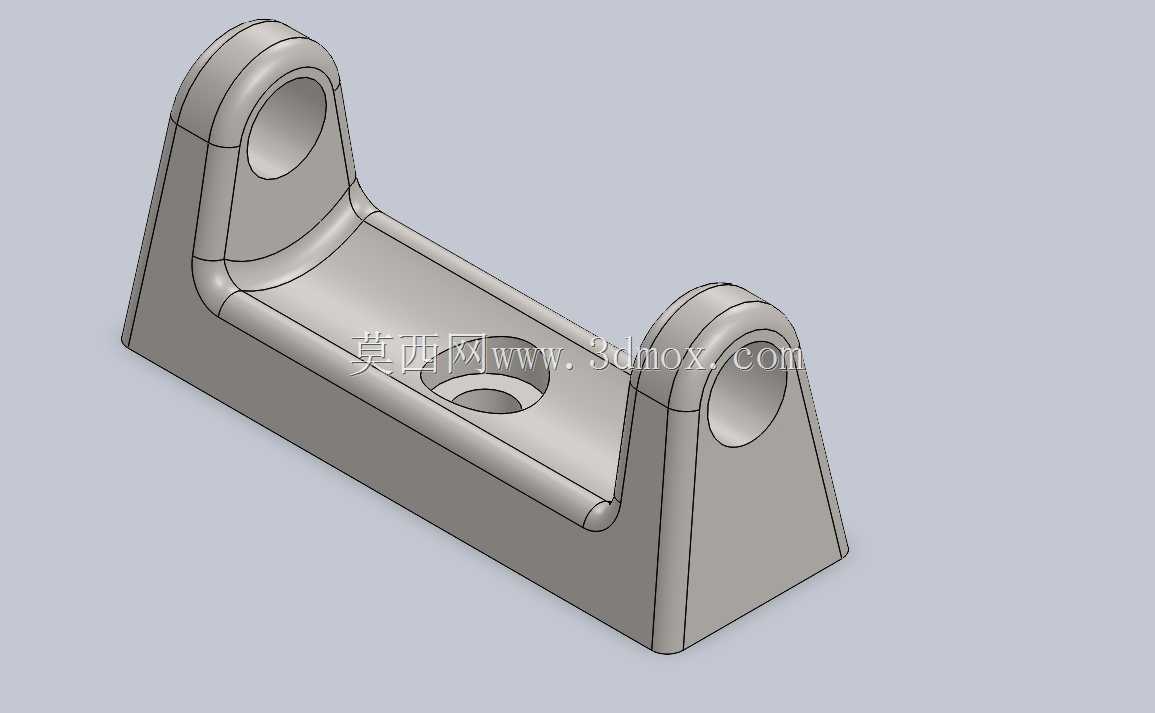

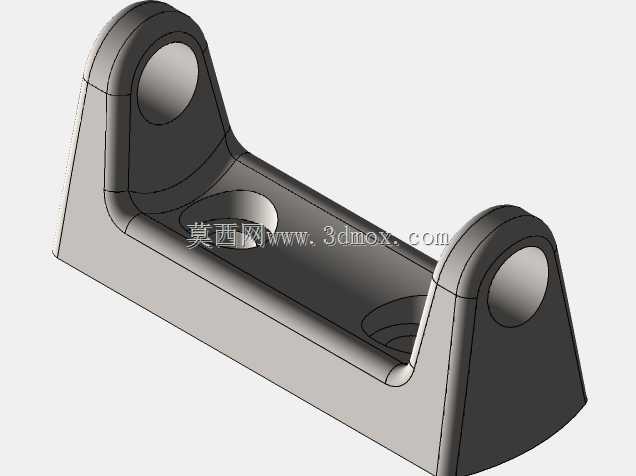

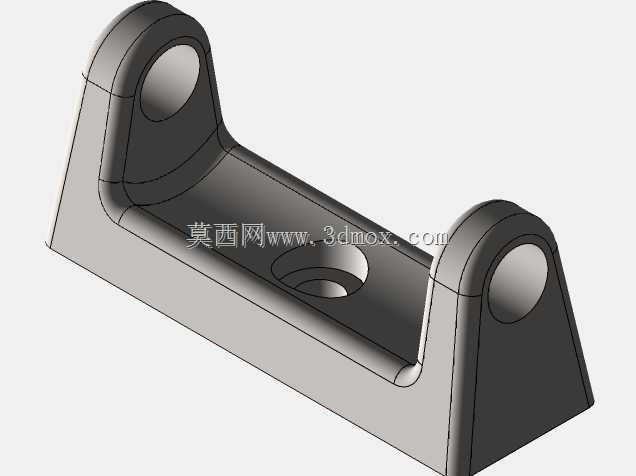

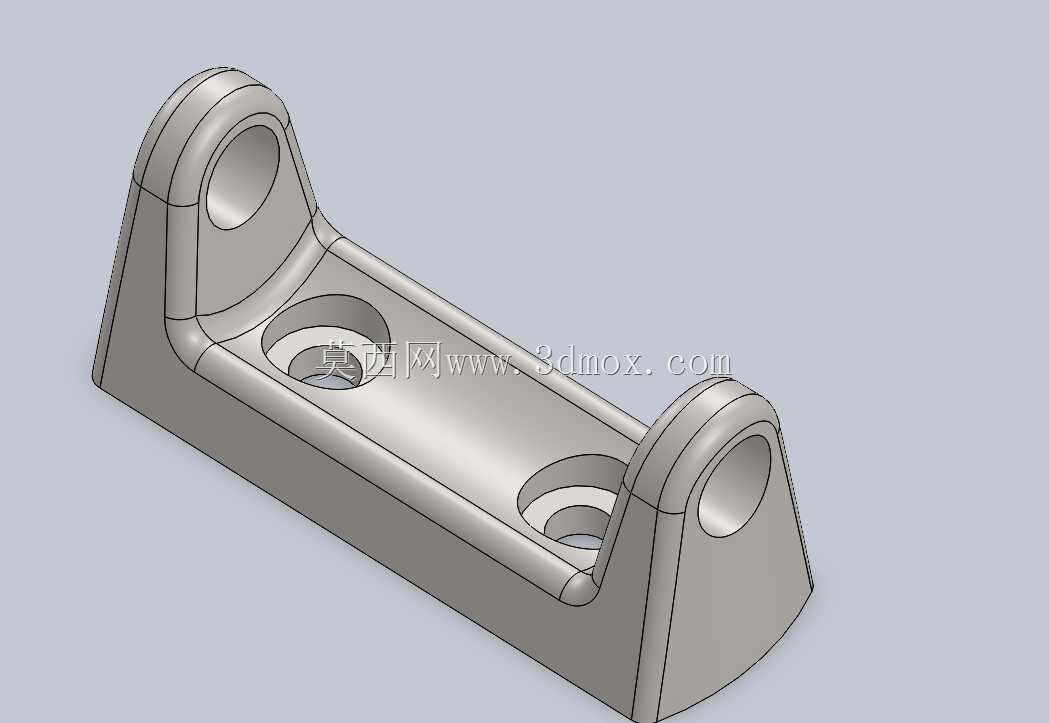

　　从结构上看，零件由长方形底板、两侧向上延伸的拱形立耳以及中间下沉的连接段组成。立耳顶部为同轴圆孔，用于装入轴承、轴套或直接穿入铰接销轴；孔口外缘做加厚凸缘，以提高局部刚度并承受径向载荷。底板与立耳之间采用大圆弧过渡，避免铸造或机加工后在转角处形成应力集中；底板中部预留沉孔或通孔，便于从上方穿入紧固件，将支座固定在机架台面。

　　这种构型的受力路径比较清晰：旋转轴产生的径向力通过孔壁传到立耳，再沿两侧加强壁向下扩散到底板，最后由连接螺栓传至基础。立耳外侧略带锥度的壁厚设计，使材料更多集中在孔周和根部，既满足抗弯抗扭要求，又避免整体等壁厚造成的笨重。对于轻载、间歇运转的场合，该件可采用铸铁或铸钢成型后精加工孔位；若用于食品、包装等对防腐有要求的环境，也可改为不锈钢精密铸造或铝合金数控加工。

　　设计时首先要确定的是两孔中心距与孔径，它们直接决定可容纳的轴径、轴承型号以及跨距。跨距过小会限制轴上安装空间，跨距过大则会降低轴的临界转速并增加支座弯矩。底板长度和宽度需留出螺栓扳手空间，通常孔径周边至少保留一倍孔径以上的实体宽度；底板厚度则根据螺栓规格和倾覆力矩核算，防止在受侧向力时底板翘曲。

　　孔的尺寸公差、圆柱度以及两孔同轴度是加工重点。若安装滚动轴承，孔一般按H7级精度控制，并标注端面与孔轴线的垂直度，以保证轴承外圈均匀受力。底板底面要求铣削平整，与孔轴线保持平行，否则装配后轴会产生附加弯矩。中间凹槽除减重外，还可作为储油、排屑或避让轴上台阶的空间，在测绘或改型时应注意不要随意填平。

　　实际选型中，这类支座常用于从动辊筒两端、摆臂回转支点、气缸推杆铰接点以及检测探头的摆动支架。它不承担高速重载主轴功能，而是以结构紧凑、安装方便、成本可控见长。三维建模时应先画出底板轮廓与两孔中心，再用拉伸和切除形成立耳，最后统一添加圆角、拔模斜度和安装孔；圆角半径需兼顾应力分散与铸造最小壁厚，拔模方向应与模具开模方向一致。

　　装配校核阶段，要把轴、轴承、挡圈、螺栓等一并装入，检查轴转动时是否与中间凹槽干涉，螺栓头或螺母是否与立耳外壁冲突，以及支座外缘是否超出安装台面边界。若设备运行中存在冲击振动，还可在底板下增加定位销孔，依靠销钉承受横向剪切力，让螺栓主要承担压紧作用，从而提高长期运行可靠性。
