机床用异形定位夹紧支座结构

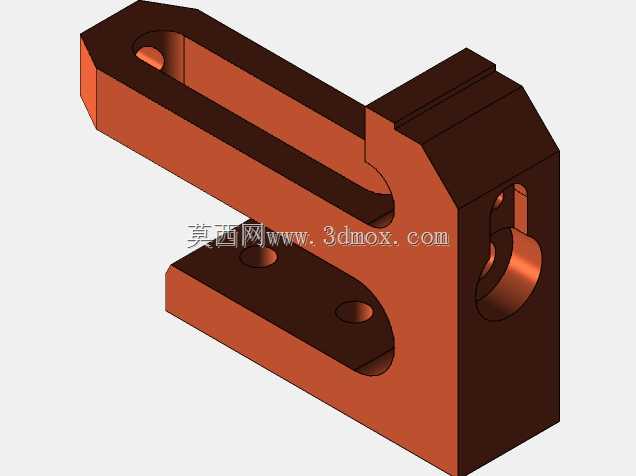

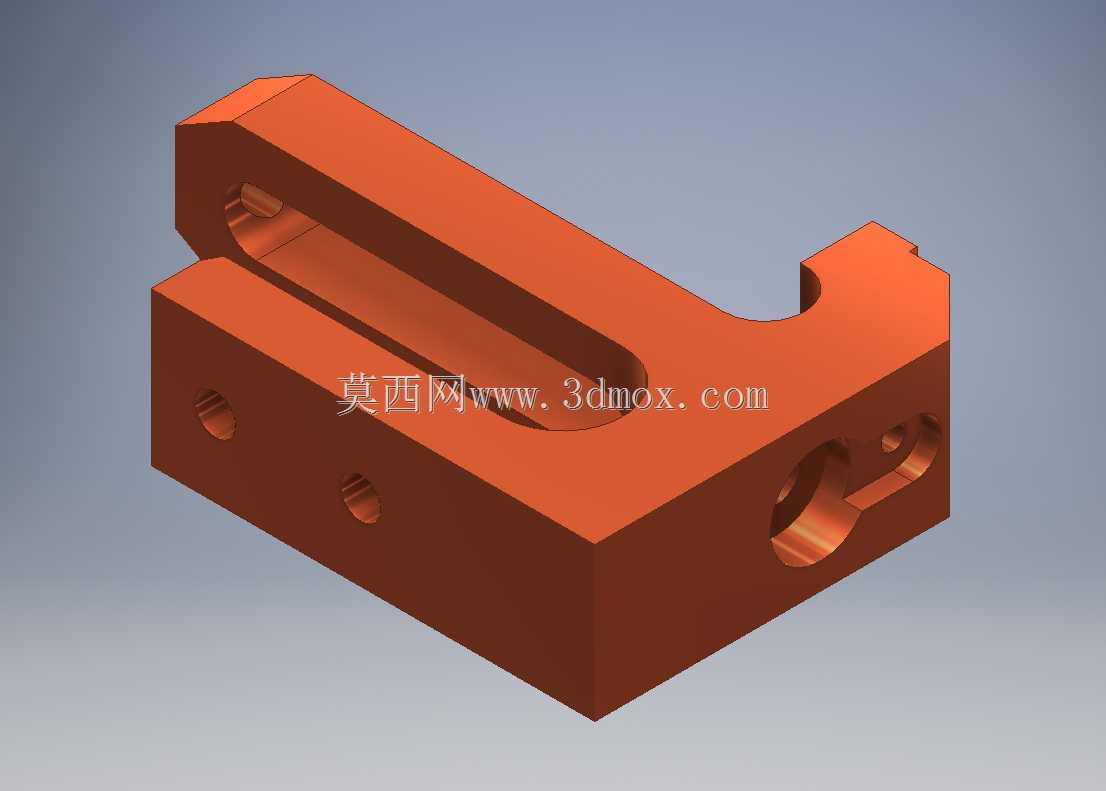

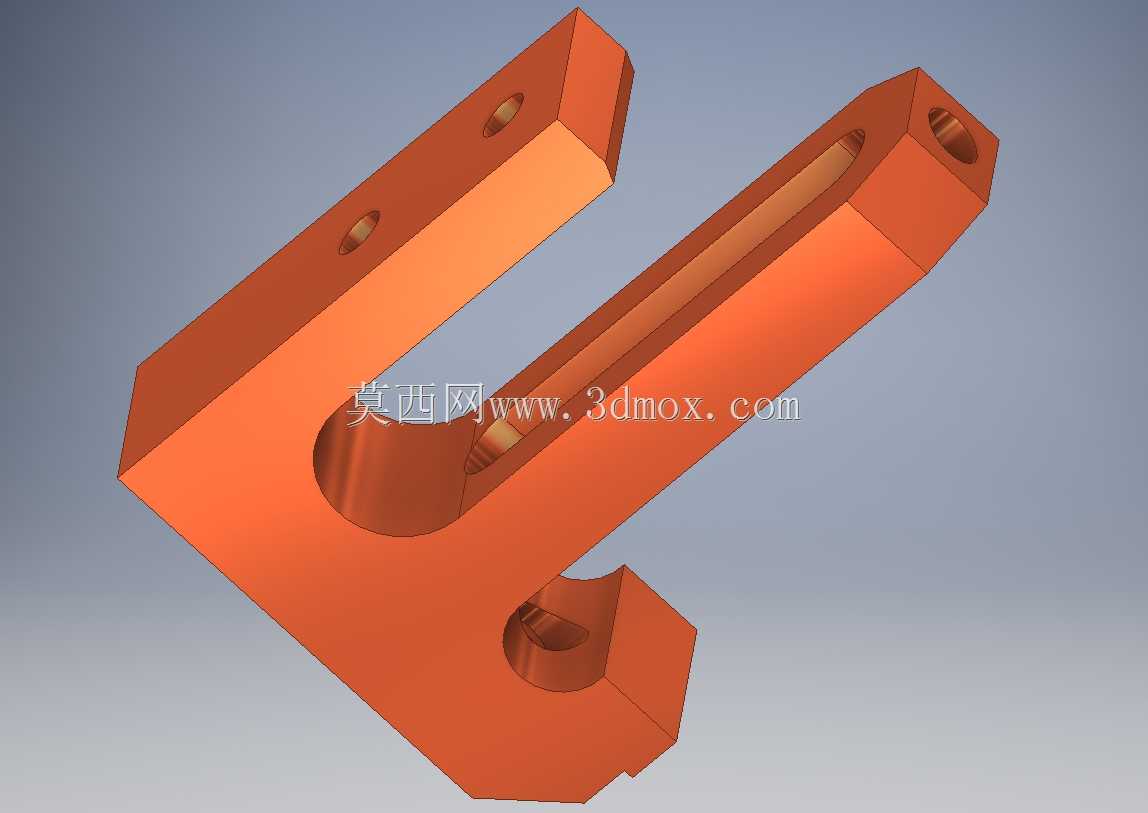

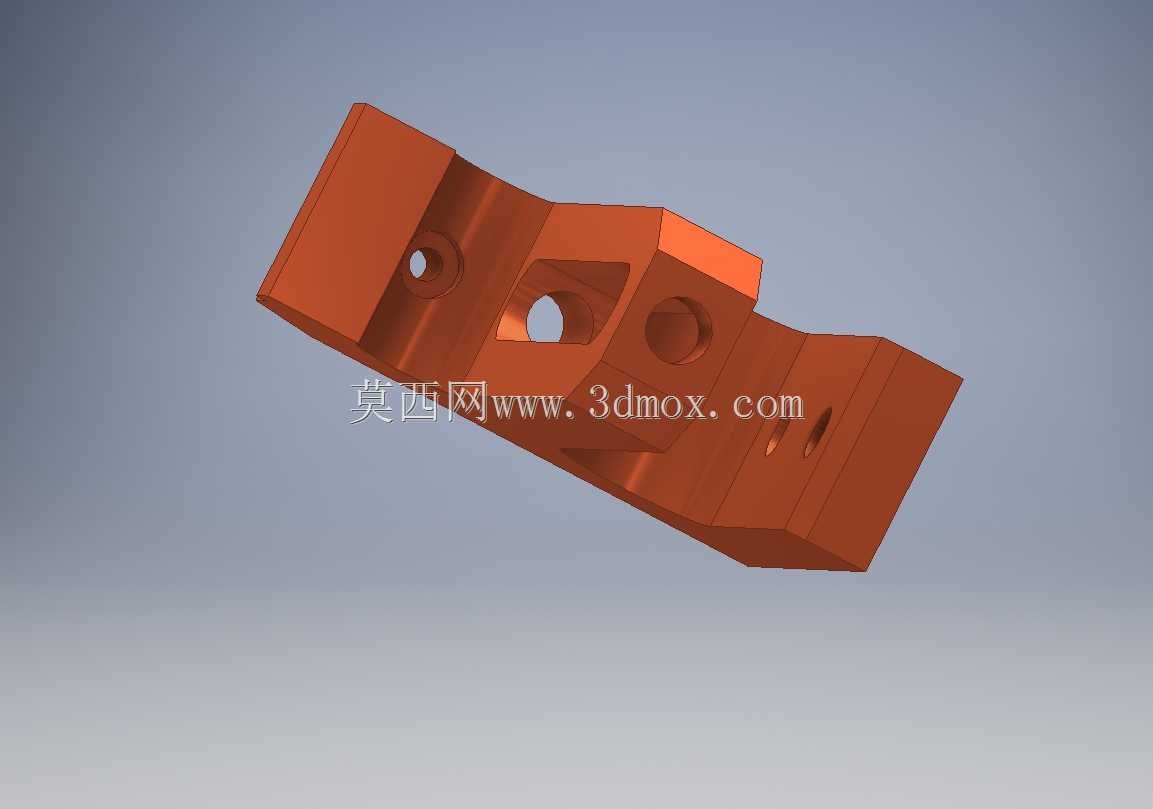

　　在数控加工工位的工装布局里，这类异形支座承担的不是单纯承托任务，而是把工件定位、夹紧导向和安装基准整合在同一铸件本体上，减少多块拼接板带来的累积误差。从三维结构看，本体采用L形加高立壁搭配下伸底板的布局，底板上预留两个沉头安装孔，可直接穿过内六角螺钉固定在机床T型槽工作台或专用基板上，安装面经过铣削加工，平面度控制在满足工装定位要求的范围内，避免锁紧后本体出现翘曲。立壁一侧开出长圆形通槽，槽的走向与底板长度方向平行，槽宽与配套压紧销的外径保持小间隙配合，既允许夹紧元件沿槽向调整位置，又能限制其周向转动，适配不同长度规格工件的装夹需求。立壁上部做了斜角削边处理，不是单纯为了去除锐边，而是为了避让机床主轴端的刀柄与刀具路径，

　　在立式加工中心近距离走刀时，减少刀具与夹具发生碰撞的概率。本体侧面的圆形凸台内加工有同轴通孔，孔内可装入铰接销，连接外部快速夹钳或杠杆式压紧臂，孔的两端预留沉孔用于安装卡簧或衬套，降低反复转动造成的本体磨损，后期维护时只需更换衬套即可恢复配合精度。底板与立壁交接处设置了加强筋结构，筋板厚度随本体受力方向渐变，在夹紧力作用下可分散立壁受到的侧向弯矩，避免长期使用后立壁向外张开导致定位失效。从实际工况出发，设计时优先考虑了切屑排出问题，本体各水平面尽量避免出现封闭凹槽，加工产生的带状切屑可沿斜面滑落，不会堆积在定位面上影响工件贴合。安装边界方面，底板的孔距按照常用机床工作台槽距系列设定，不需要额外制作过渡板即可直接装夹；

　　本体总高控制在常用刀具悬伸安全范围内，即使使用较短的刀柄也能完成工件上部轮廓的加工。功能上，该支座可与固定V型块、活动顶尖配合使用，长槽内的压紧销可根据工件直径调整压紧点，侧面铰接孔连接的夹钳提供向下的夹紧分力，同时立壁的垂直面作为工件的轴向定位面，一次装夹即可完成工件多个面的铣削、钻孔工序。建模过程中，各加工面的余量预留、孔位的同轴度公差、安装面的粗糙度要求都在特征里做了对应体现，未注倒角统一按照工艺规范设置，避免后续加工时出现应力集中。这类支座常见于中小批量零件的数控铣削工位，相比通用平口钳，它的轮廓更低、避让空间更大，针对异形件的装夹适应性更强，也可多件并排安装在工作台上，实现多工位同步装夹，减少单件换型辅助时间。
