服务器CXL内存扩展板结构设计

　　在高密度计算与内存池化架构持续推进的当下，单机内存容量与带宽瓶颈逐渐成为服务器平台升级的关键约束。CXL 2.0内存扩展板正是面向这一工程需求而设计的板级扩展装置，其核心目标是在标准服务器机箱内，通过PCIe物理链路与CXL协议，为主机提供额外的DRAM挂载能力，从而缓解CPU本地内存通道数量受限、单条内存容量上限不足以及多节点内存资源割裂等问题。

　　从实际部署场景看，这类扩展板主要用于高内存占用的服务器节点，例如虚拟化资源池、内存数据库、实时分析系统、AI推理前置缓存以及大型科学计算任务。与传统直接插在主板DIMM槽上的内存不同，CXL内存扩展模块允许把内存颗粒从CPU近端适度外移，通过交换芯片完成地址映射与协议转换，使主机能够像访问本地内存一样访问扩展介质。这种方式在保持较低访问延迟的同时，显著提升了单节点可配置的内存容量，也为后续内存资源的动态划分与池化管理提供了硬件基础。

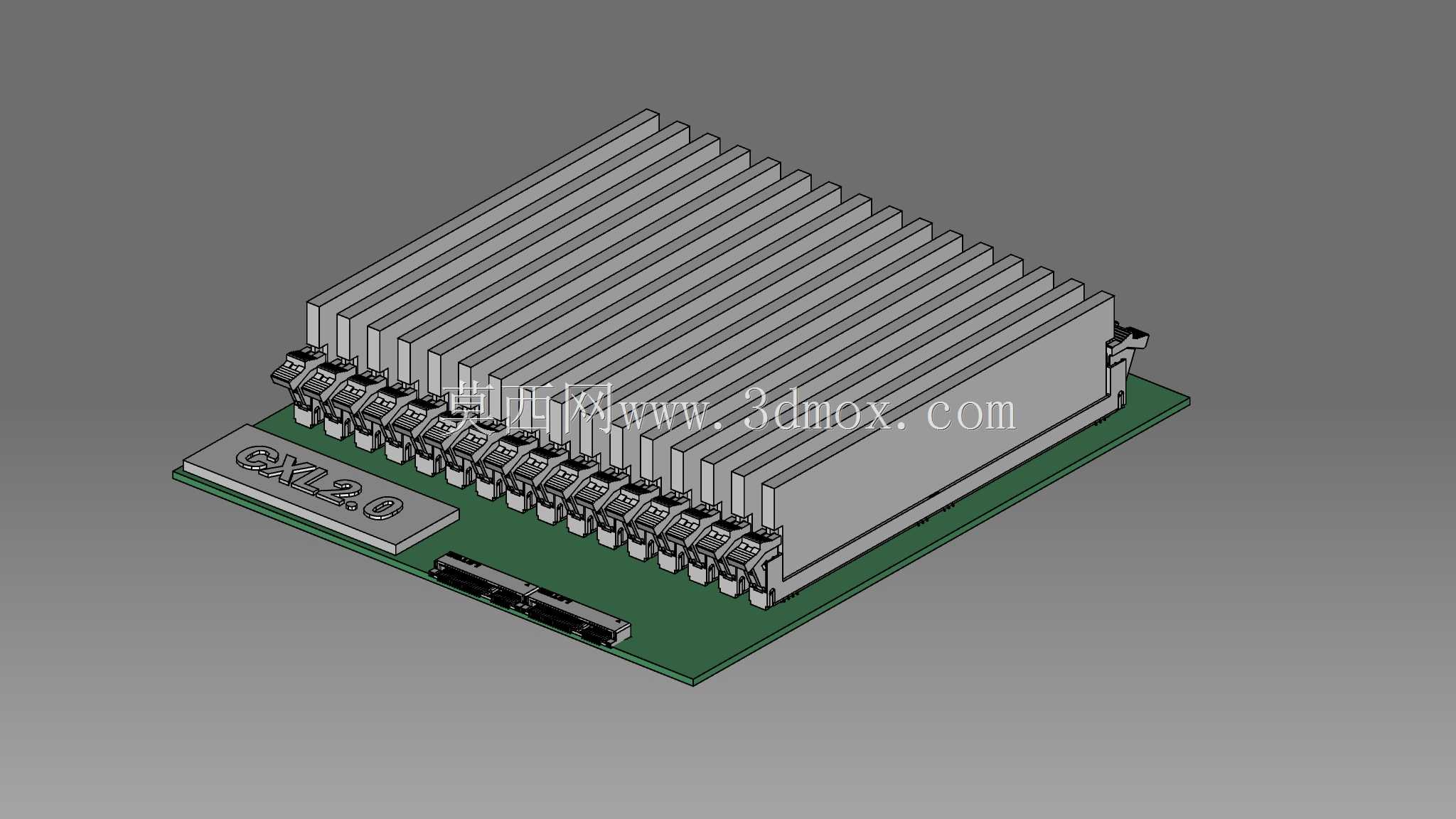

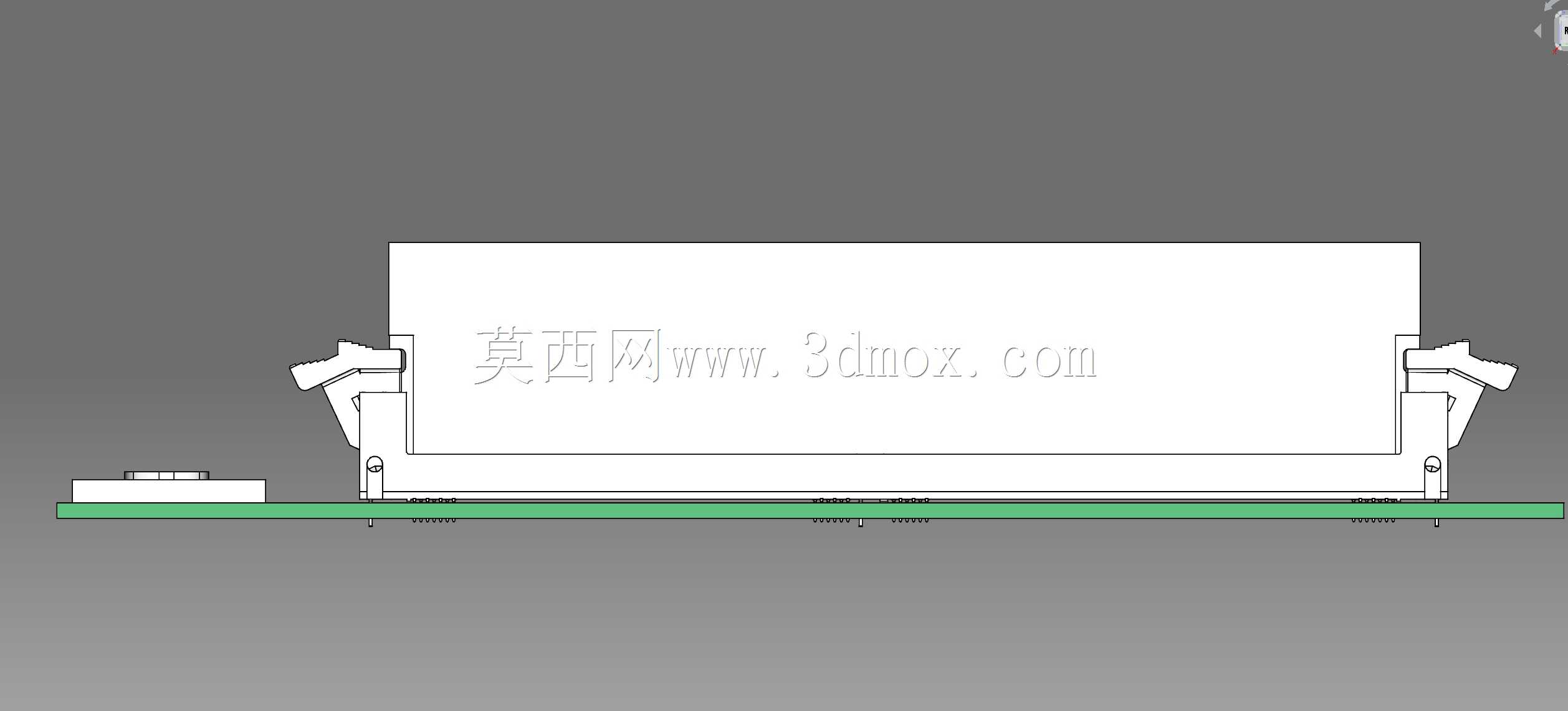

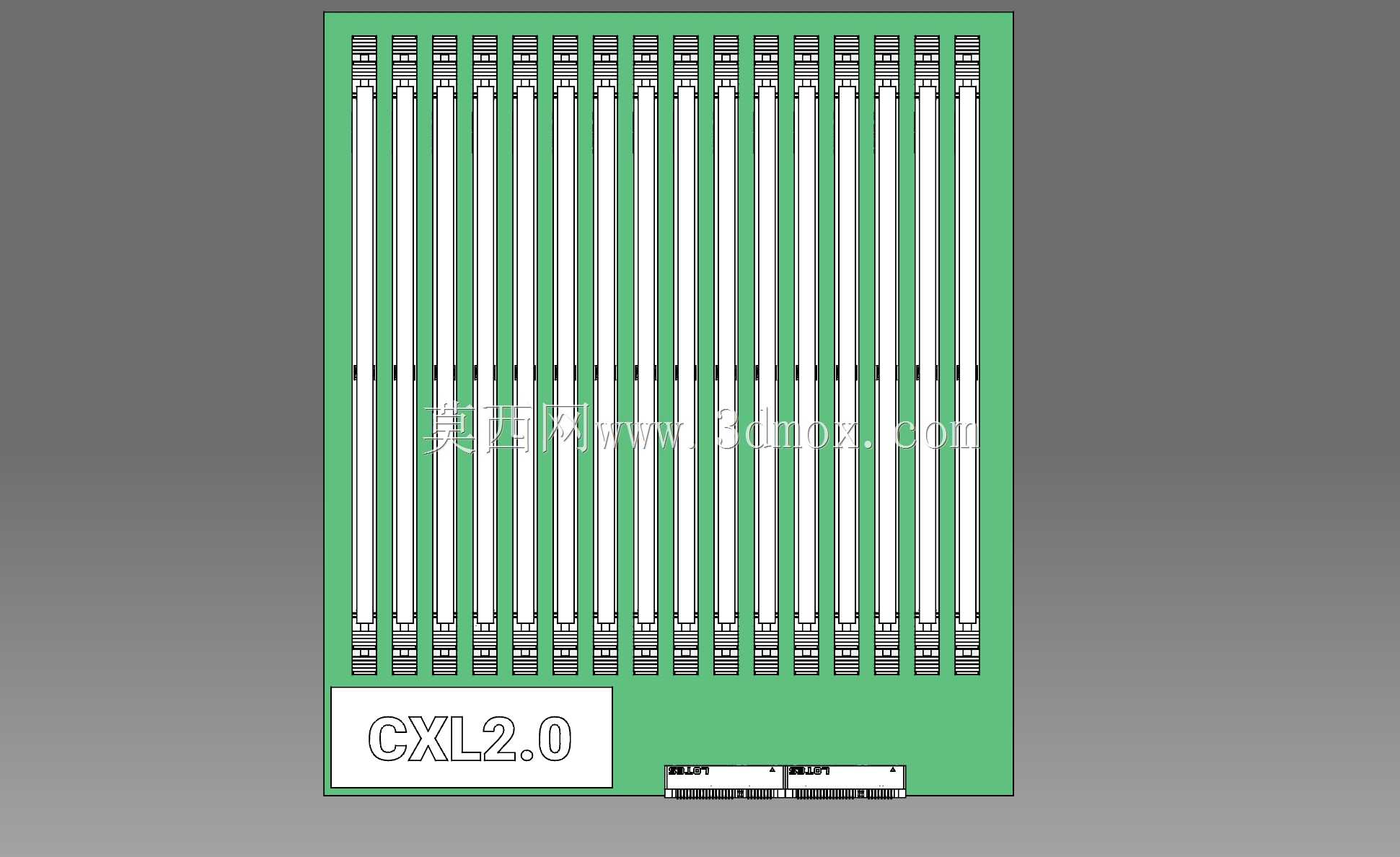

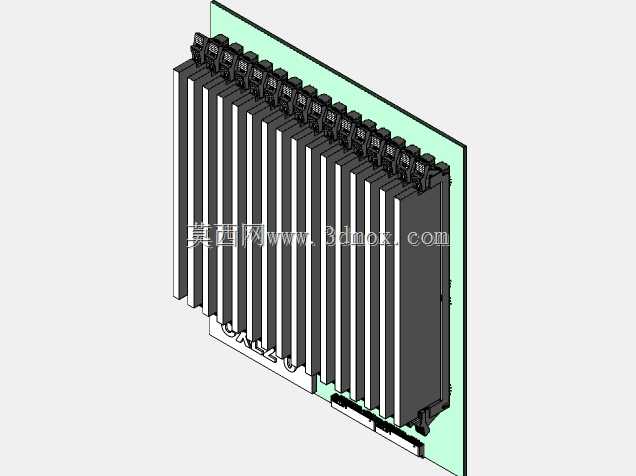

　　该结构在布局上采用PCB基板承载核心器件，板上布置多组DRAM插槽，用于安装标准内存模组。插槽沿板边方向有序排列，既考虑了信号走线长度的一致性，也兼顾了散热风道的组织。内存插槽上方覆盖大面积铝制散热片，散热片采用平行鳍片结构，鳍片走向与服务器前进后出的强迫风冷方向保持一致。气流穿过鳍片间隙时，可将内存颗粒、供电器件以及CXL交换芯片产生的热量迅速带走。散热片与板卡之间通过定位柱和紧固件连接，底部与高热器件之间预留导热界面材料安装空间，以降低接触热阻，避免局部热点在长期高负载运行中累积。

　　板卡前端设置高速连接器，用于与服务器主板或转接背板进行信号与供电连接。该连接器承担PCIe/CXL高速差分信号、边带信号以及电源输入，针脚定义需严格控制阻抗连续性，并在PCB层叠设计中为高速信号安排完整参考平面。连接器附近布置电源转换与滤波电路，将主机输入的电源转换为内存模组、交换芯片及周边逻辑所需的多种电压。电源回路围绕大电流路径进行铺铜加宽，去耦电容靠近器件电源引脚放置，以减小瞬态电流环路面积，抑制电压波动。

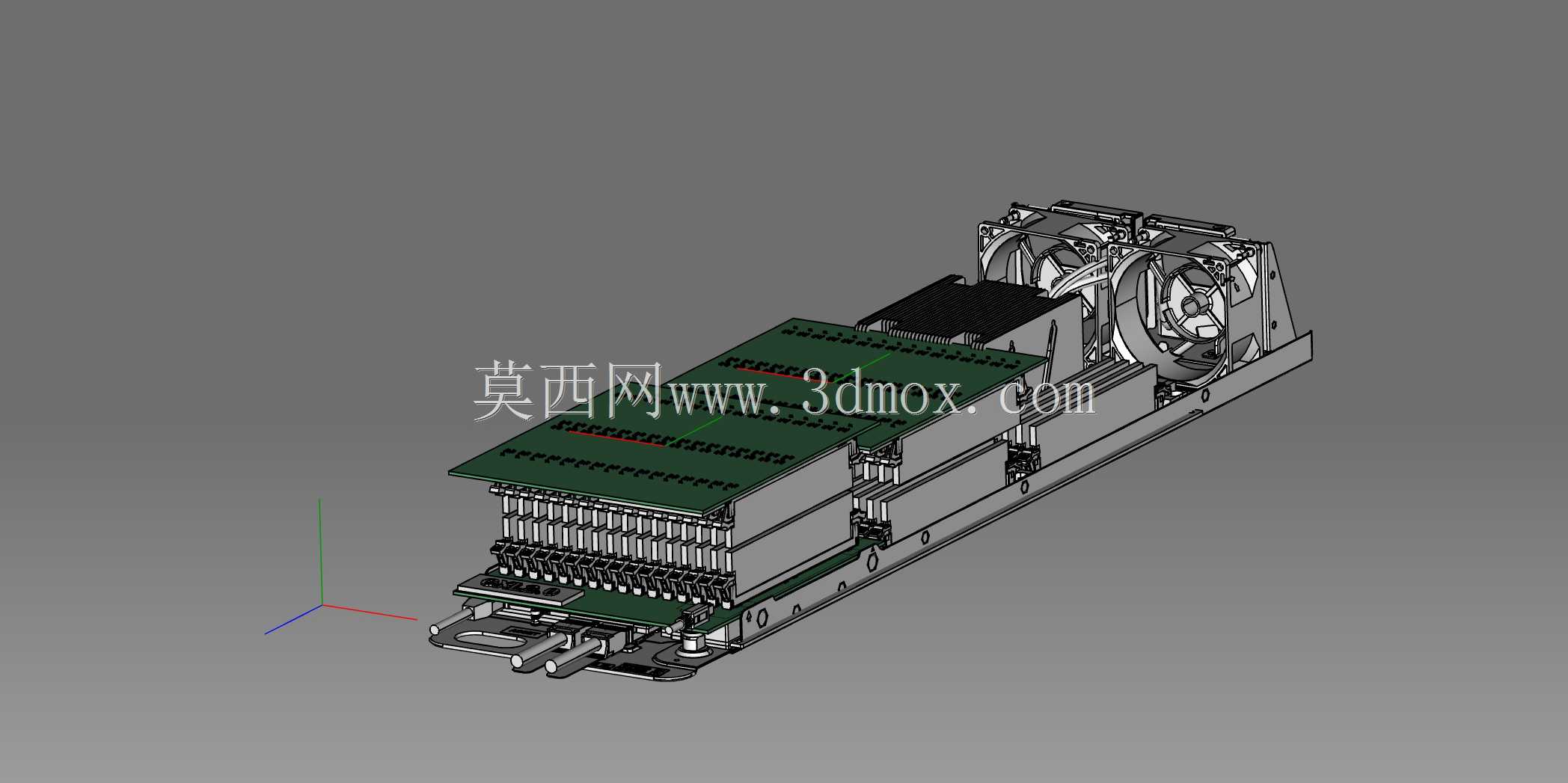

　　从结构边界角度看，设计时必须同时满足板卡厚度、散热片高度、连接器位置以及机箱内部插槽间距的限制。散热片高度直接决定该板能否在1U、2U等薄型服务器中使用；鳍片外轮廓不能与机箱上盖、相邻板卡或线缆支架发生干涉。PCB外形需要避让服务器内部的导风罩、硬盘背板和供电线束，安装孔位则应与机箱导轨或卡扣结构匹配。前端连接器中心线、板卡插拔方向以及锁紧机构的位置，共同决定了模块在维护时能否顺利盲插到位。

　　在三维建模过程中，这类板卡不能只停留在外观示意层面，而应把结构约束同步纳入数字样机。内存插槽的插拔高度、散热片与内存模组之间的间隙、连接器 mating 区域的保留空间、板卡端部的导向特征，都需要在装配模型中逐一核对。尤其在多板并排部署时，相邻扩展板之间的散热鳍片间距会影响风阻分配，若间距过小，可能导致某块板卡风量不足；若间距过大，则浪费宝贵的机箱空间。因此，模型需要支持在不同服务器机箱配置下进行干涉检查和风道评估。

　　信号完整性与机械结构在该设计中并非彼此独立。内存插槽数量越多，板上走线密度越高，对层叠结构和器件摆放的要求也越严格。为了让多组DRAM通道保持相近的电气性能，交换芯片通常布置在相对居中的位置，各插槽走线通过蛇形等长控制匹配延迟；散热片则需要在不压接高器件的前提下覆盖主要热源。结构工程师在建立散热片模型时，需要同时考虑鳍片厚度、底板厚度、开槽位置以及固定方式，使散热性能、重量和加工成本达到平衡。

　　该扩展板还体现了CXL设备在服务器生态中的典型设计思路：以标准PCIe形态接入系统，降低平台适配门槛；通过板载多组内存插槽提高容量密度；通过一体化散热方案保证持续运行稳定性；通过明确的机械边界适配主流服务器机箱。对于结构设计人员而言，这类模型的价值不仅在于展示一块板卡的外观，更在于把高速连接器、内存模组、散热片、PCB基板和机箱安装空间整合为一个可校验的三维装配体，从而在样机加工前发现插拔干涉、散热空间不足、固定点错位等工程问题。

　　在设备选型阶段，工程师可依据该模型评估扩展板与目标服务器的兼容性，包括连接器高度、板卡长度、散热片上方预留空间以及风冷方向是否一致。在详细设计阶段，则可继续细化散热片卡扣、螺钉孔、定位柱、板边倒角和EMI弹片等特征。通过这种方式，CXL 2.0内存扩展板不再只是原理框图中的功能模块，而是能够进入真实服务器机箱、承受振动与热循环考验、并支持现场维护的工业化硬件单元。
