双探头工业检测传感器结构设计

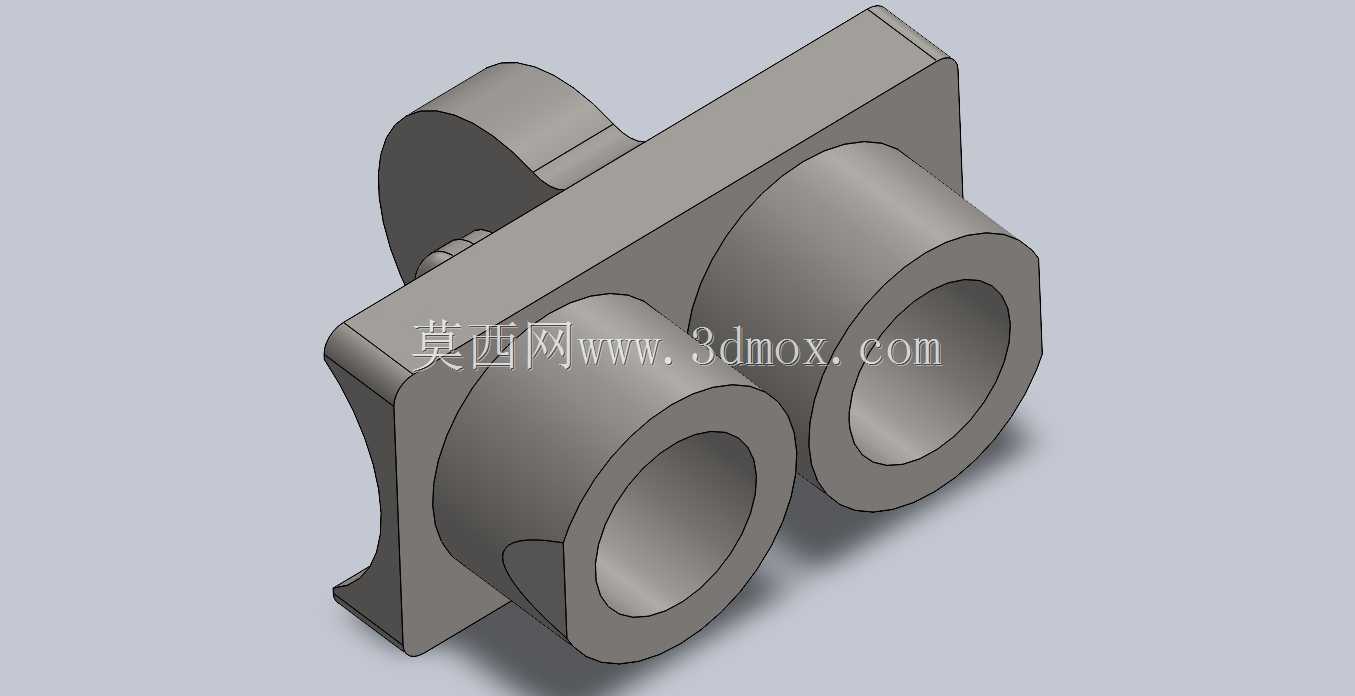

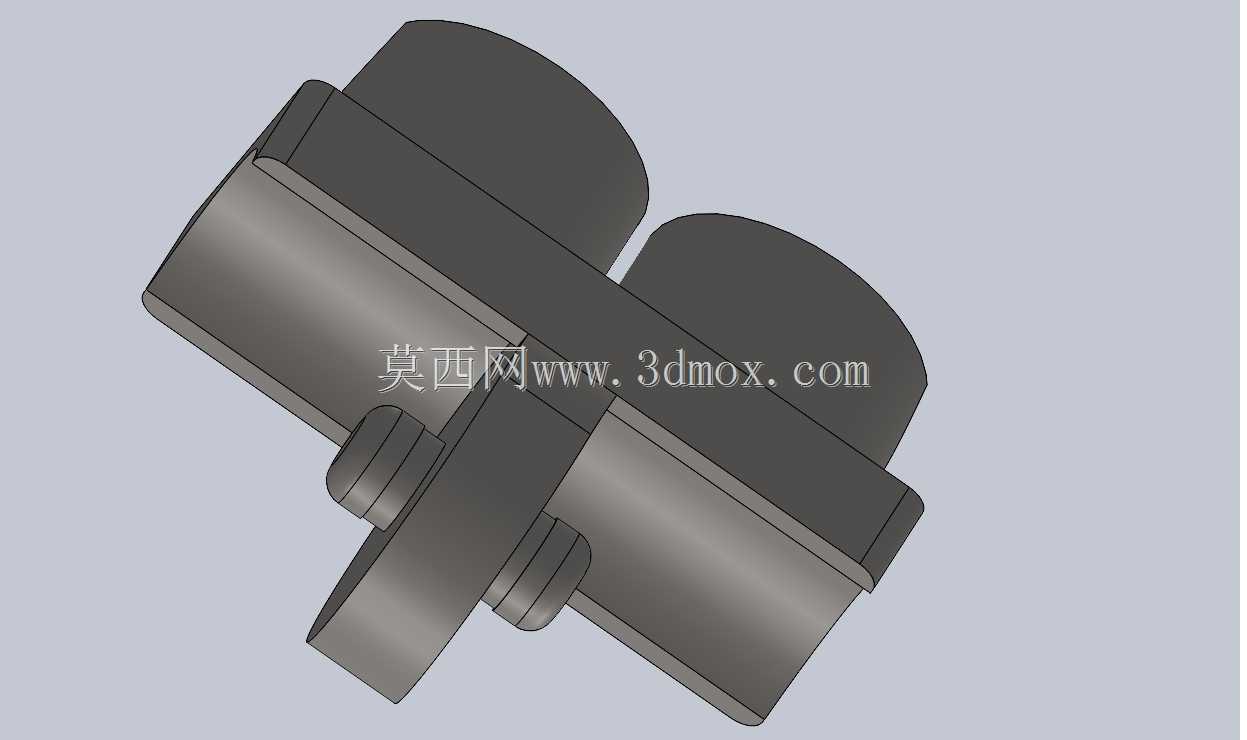

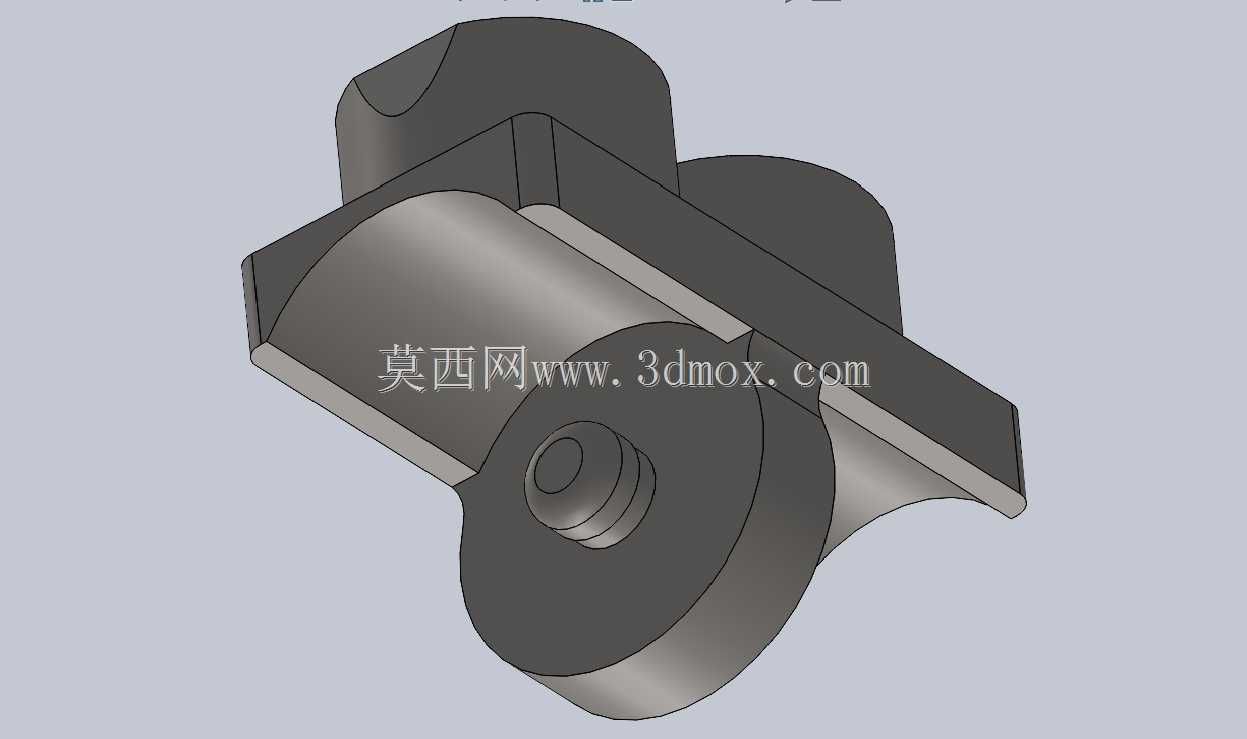

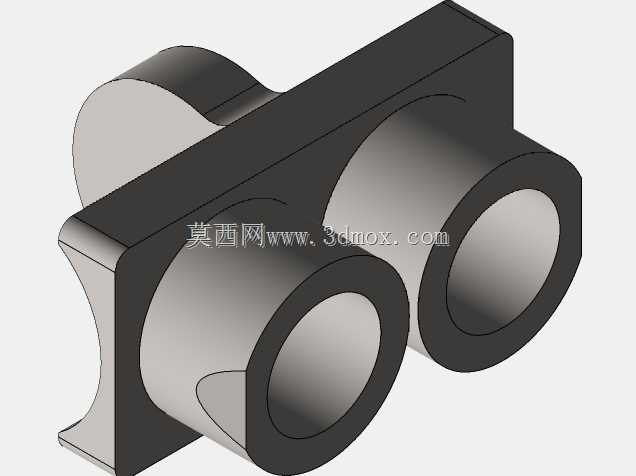

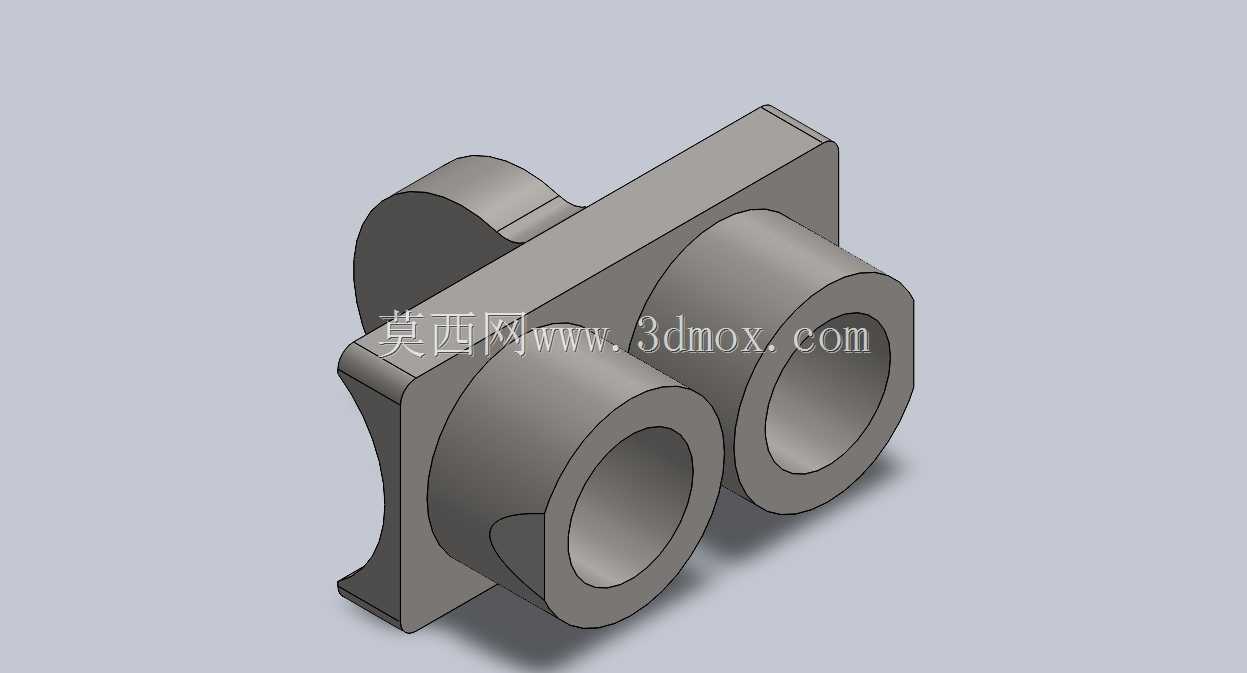

　　该双感应端传感部件的结构设计，核心围绕狭小安装空间内的多方位检测需求展开，整体采用一体式基座承载两个并列圆柱感应端头的布局，区别于常规单探头传感器的单点采集逻辑，能够在同一安装点位覆盖两个相邻检测面，减少设备上的开孔数量与安装支座数量，在自动化产线的工位定位、物料到位检测、机械手末端行程反馈场景中，可同时完成两个方向的位置信号采集，避免单传感器安装角度偏差带来的检测盲区。从实际装配边界来看，两个圆柱端头的中心距经过匹配常规工业铝型材的安装孔距设定，基座侧面延伸出的带孔固定耳可直接通过螺栓锁紧在设备立面，不需要额外加工转接板，固定耳的厚度做了局部加厚处理，能够承受设备运行中的低频振动，避免长期使用后传感器位置偏移导致的检测信号失真。

　　端头部分采用圆柱外形，一方面适配常规的传感器安装锁紧螺母，可在一定范围内调整端头的伸出长度，适配不同的检测距离要求，另一方面圆柱外壳的防护连续性更好，没有棱角结构，在有少量切削液、粉尘的机加工工位中，更容易做表面清洁与密封处理。基座与两个端头的衔接位置做了圆弧过渡，没有应力集中的尖角，在注塑或压铸成型时能够降低材料填充缺陷，同时也避免装配过程中锐边划伤操作人员。从功能实现逻辑上，两个感应端可独立输出信号，也可根据控制逻辑做与或判断，比如在物料分拣工位，可同时检测物料的两个特征位置，只有两个探头同时触发时才判定物料到位，降低误触发概率；在设备门盖的安全检测场景中，双探头可分别对应门盖的两个锁扣位置，任意一个锁扣未闭合都能输出异常信号，

　　相比单个传感器检测单点的方案，安全冗余度更高。设计过程中优先考虑了现场布线的便利性，基座尾部预留的走线空间可容纳两根信号线缆，也可根据需求整合为单总线输出，减少设备上的线缆数量。整体外形没有多余的装饰结构，所有曲面与平面都服务于装配与检测功能，端头的圆柱直径统一选用行业通用规格，现场更换时不需要重新调整安装孔位，维护替换成本更低。固定耳上的安装孔采用长圆形设计，允许安装时在小范围内调整传感器的整体位置，补偿机架焊接或装配带来的位置误差，降低对零件加工精度的过度要求。在检测方向的适配性上，两个并列端头的检测面处于同一基准平面，也可根据实际需求将其中一个端头旋转一定角度，覆盖斜向的检测点位，结构本身预留了足够的调整空间。

　　这类双探头结构尤其适合安装空间局促、无法并排布置两个独立传感器的工位，比如小型非标设备的滑块行程检测、3C产品装配工位的工件正反面识别、包装设备的料仓上下料位检测，既节省安装空间，又能保证两个检测点的相对位置精度，避免两个独立传感器分别安装带来的位置累计误差。从受力角度分析，基座作为主要承载结构，壁厚均匀，两个端头的受力可直接传递到固定耳的安装螺栓上，没有悬臂过长的问题，即使受到轻微的外物碰撞，也不会出现端头弯折的情况。感应面的端面做了平整处理，保证与被检测物体的平行度，提升检测信号的稳定性，外壳材质选用具备一定电磁屏蔽能力的金属材料，可降低车间内伺服电机、变频器带来的电磁干扰，保证信号传输可靠。
