本田CX650发动机侧部装饰标识牌

　　该标识牌主要用于本田CX650发动机左右侧覆盖区域，属于外观装饰与品牌标识结合的钣金类构件，在整车中承担发动机侧部视觉修饰、型号识别与品牌信息传递的作用。实际装车状态下，它位于发动机侧盖附近的外露位置，既需要与周边曲面保持连续的视觉关系，也要在振动、温度变化和长期使用条件下维持固定位置与外观完整性。

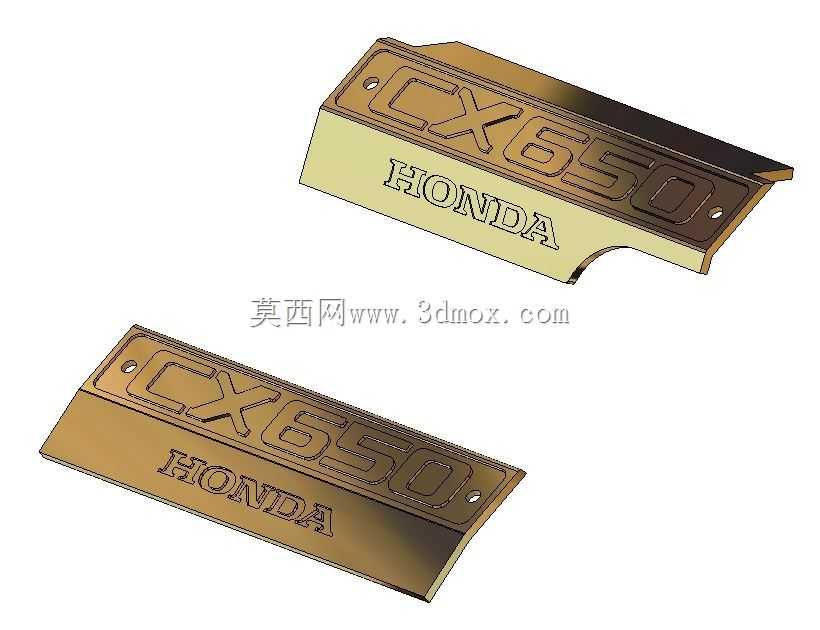

　　从结构形态看，零件并非简单平板，而是带有明显折弯与局部起伏的薄型板件。主体区域冲压出CX650字样，下部布置HONDA标识，字符凸起与板面形成稳定的光影层次，使标识在不同角度下都具备较好的可读性。板件边缘根据发动机侧部轮廓做了收边和折线处理，既增强薄板自身刚性，也避免锐边直接外露。两端预留的安装孔用于与发动机侧部支架或覆盖件连接，孔位周边区域相对平整，能够保证紧固件压紧后受力均匀，减少局部翘曲。

　　设计这类发动机侧标牌时，首先要处理的是字符造型与板件强度之间的平衡。字符凸起不能过浅，否则喷涂或金属表面处理后辨识度下降；也不能过深，否则会造成板料局部拉伸过度，在折弯和后续表面处理中产生应力集中。CX650这组字符跨度较大，基本占据牌面主要宽度，因此字符笔画的过渡圆角、底面与侧壁的连接关系都需要细致控制。较深的浮雕区域在视觉上形成主体，较平缓的下部区域用于布置品牌字样，两者之间通过板面折角自然分区，使信息层级清晰。

　　安装边界方面，该件的外形轮廓需要服从发动机左右侧的空间包络。上部折线对应发动机侧部较高位置的覆盖边界，下部斜边则与下方机件轮廓形成避让关系。由于左右侧存在镜像安装需求，牌面在反向工程处理时需要特别注意字符方向、折弯方向和孔位对称关系。若直接对单侧样件进行简单镜像，容易出现安装孔错位或字符反向的问题，因此建模时应先建立基准面和中线，再以安装孔、折弯边和字符区域作为共同约束，保证左右件在装配后具有一致的外凸量和贴合间隙。

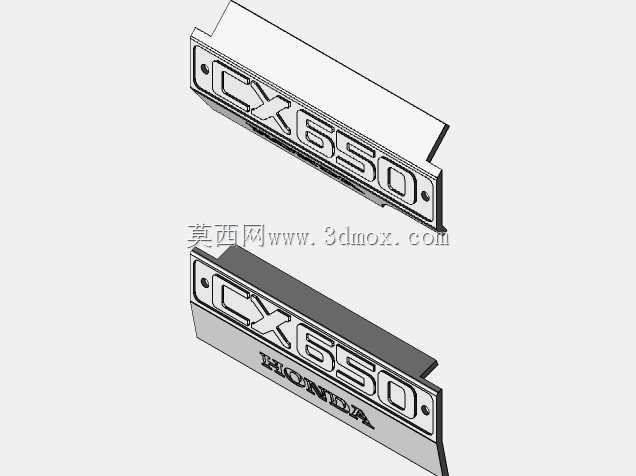

　　从工程建模角度看，这类零件适合采用钣金与实体特征结合的方式完成。基础板片先按安装面建立，再通过折弯形成空间姿态；字符区域可使用成型特征模拟冲压效果，边缘则增加折边或翻边以提高整体刚度。对于渲染表现，金属材质应突出黄铜或古铜色饰面的层次，字符凸起边缘可保留较亮的高光，凹陷区域适当压暗，以真实反映金属标牌经表面处理后的视觉状态。

　　在实际维修和改装场景中，该件还涉及与紧固件、垫片及周边覆盖件的配合。安装孔直径不宜过大，否则装配后标牌容易产生位移；孔边到板边的距离也要满足薄板连接的最小边距要求。由于发动机工作时存在持续振动，牌面自身的折弯刚度十分关键，若平板区域过大，长期使用后可能出现共振异响。现有造型通过大字符浮雕、边缘折边和多段折弯共同提高了固有频率，使薄板在不显著增加厚度的情况下获得更好的稳定性。

　　整车外观层面，这块标牌虽然体积不大，却位于骑手和观察者容易注意到的侧部区域，因此其表面平整度、字符对称性和折弯一致性会直接影响发动机区域的精致感。设计时既要把它看作标识件，也要把它当作发动机外覆盖系统的一部分来处理：孔位服务于装配，折线服务于空间避让，浮雕字符服务于识别，材质与表面处理服务于整车风格。围绕这些约束建立的三维模型，能够为后续钣金成型、表面处理、装配校核以及改装替换提供直接依据。
