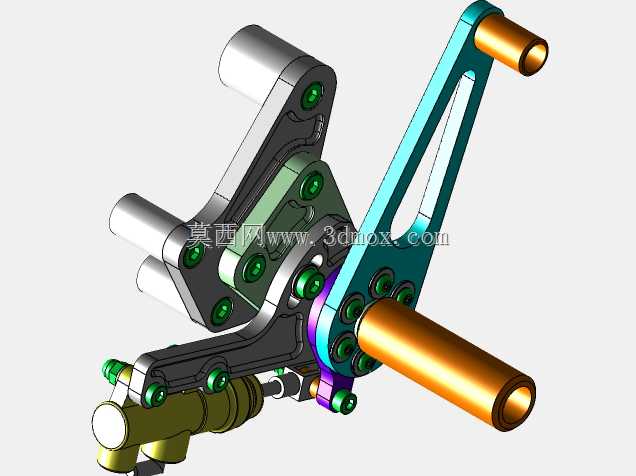

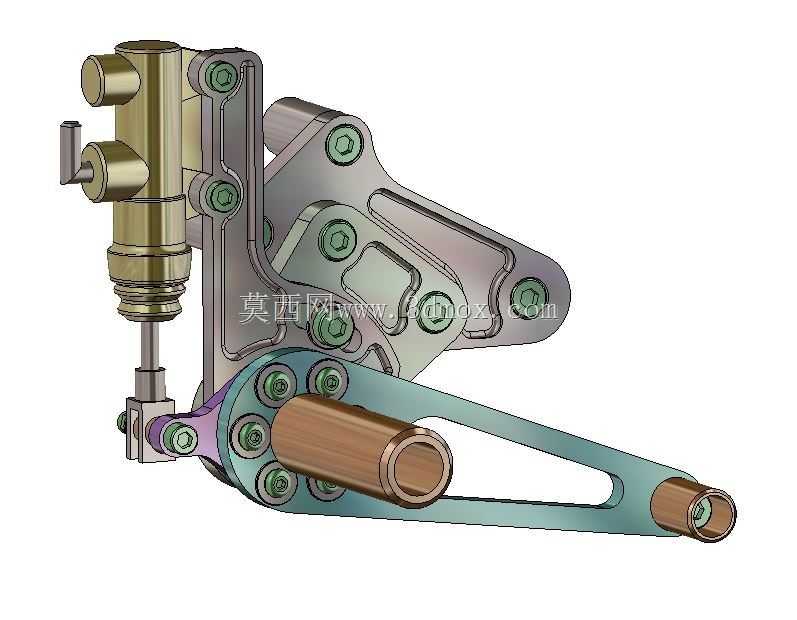

本田CX500右侧电动脚栓支架总成

　　这套右侧电动脚栓支架总成，是针对本田CX500E车架开发的改装赛车部件，核心服务于咖啡馆赛车风格的整车重构，把原厂骑行三角、后制动主缸安装位、换挡/后刹操纵支点整合在同一块铣削成型的支架上，解决老款CX500改装时后脚踏位置零散、制动泵固定刚性不足、车架安装孔位不匹配的常见问题。

　　从实际装车边界来看，支架本体直接贴合CX500E车架右侧预设的三组安装凸台，所有连接孔位的中心距完全沿用原厂车架基准，不需要对原车主梁做切割、补焊或额外扩孔，改装时只需对位穿入高强度内六角螺栓即可完成固定。支架向外延伸的长臂末端预留了后脚踏安装孔，孔位轴线与车架纵向平面保持平行，脚踏橡胶套压入后可承受骑手单侧全部踩踏载荷；靠近车架的高位凸台则集成了后制动主缸的安装座，主缸出油口朝向车架内侧布置，避免转向、后轮跳动时与排气前段、后摇臂发生运动干涉。

　　结构设计上没有采用原厂常见的冲压焊接组合，而是整块板材经CNC铣削成型，支架板面开出多组三角形减重镂空，既削减了非承载区的多余重量，又让螺栓紧固区域形成连续的加强筋走向，骑手大力制动时主缸不会出现支架形变导致的脚感发软。所有紧固件均采用内六角圆柱头螺栓，螺栓头沉入支架表面的沉孔内，外侧没有突出的棱角，既避免骑行中裤腿、靴面剐蹭，也让整车外观更贴合咖啡馆赛车简洁利落的改装风格。

　　功能层面，这套总成同时承担三个核心作用：其一为后脚踏提供刚性安装支点，支撑骑手在弯道、制动时的脚部受力；其二固定后制动主缸，将脚踏杠杆的踩踏力精准转化为制动油路压力；其三作为车架右侧的附加连接座，兼容改装款排气吊耳、车身饰板的辅助固定。主缸推杆与脚踏杠杆的铰接点做了衬套预留位，长期使用出现旷量时只需更换衬套，无需整体更换支架，维护成本远低于原厂焊接组件。

　　在三维建模过程中，所有配合面均按实际装配公差预留间隙，主缸安装面的平面度、螺栓孔的同轴度都按机加工工艺要求设定，模型可直接导入编程软件生成铣削刀路，不需要二次重构几何特征。运动校核阶段已模拟后悬挂全行程压缩、脚踏最大踩踏角度、车把全转向三种极限工况，确认支架、主缸、脚踏三者与周边车轮、排气、车架的间隙均满足安全要求，不会出现动态干涉。

　　针对咖啡馆赛车的改装场景，支架的外形轮廓特意弱化了原厂民用车型的圆润线条，采用平直切边与圆弧过渡结合的造型，表面可直接做阳极氧化或抛光处理，与改装车的金属质感油箱、短尾后座形成视觉统一。长臂的长度经过反复校核，既保证脚踏位置前移后骑手腿部姿态更战斗，又不会让脚部过于靠前导致转向时蹭到前挡泥板，骑行三角的设定兼顾了赛道操控与短途街道行驶的舒适性。
